Verwandte Anleitungen für Morso 8140
Inhaltszusammenfassung für Morso 8140

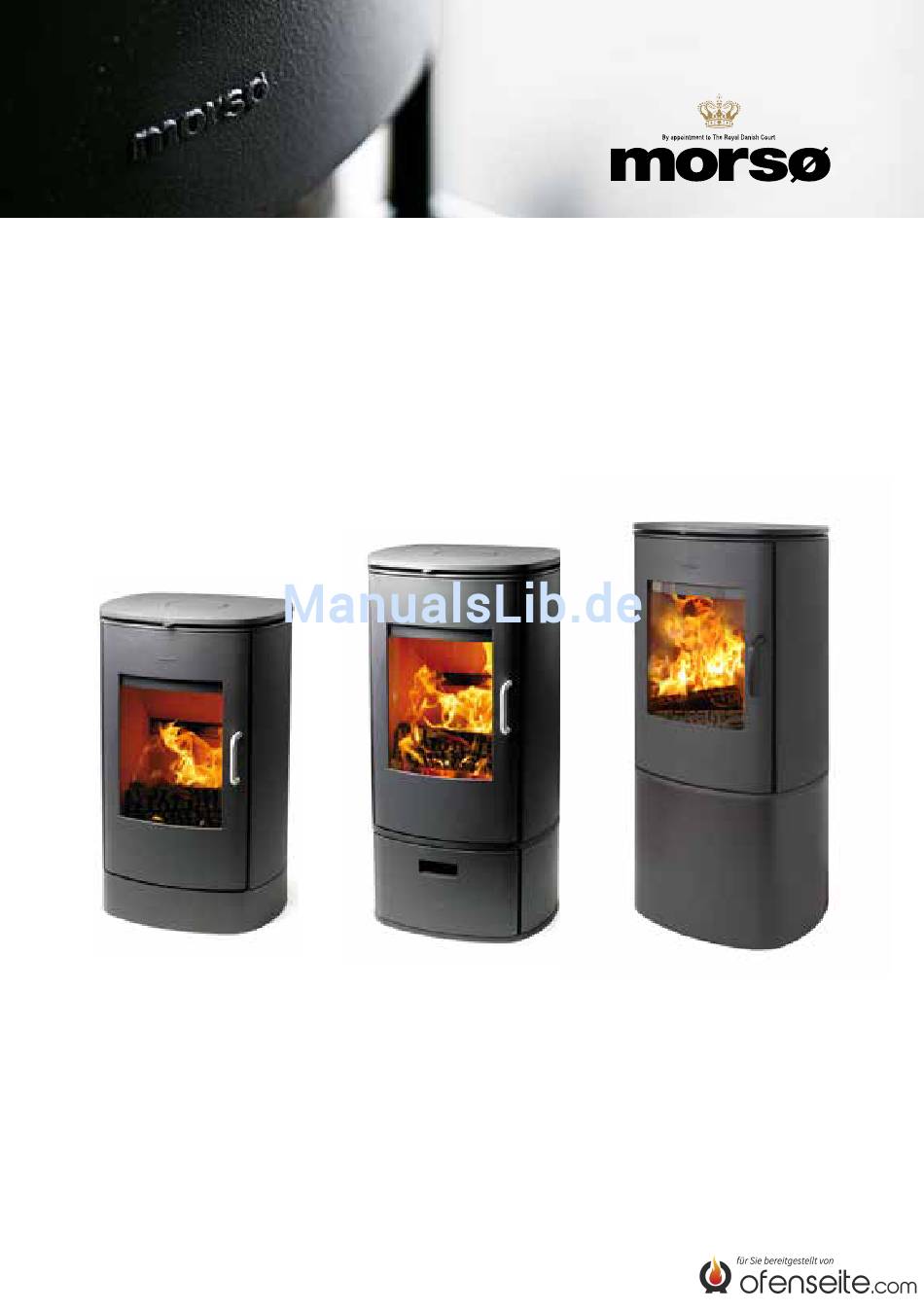

- Seite 1 Aufstellungs- und Bedienungsanleitung 8100-serien 8140, 8142, 8143, 8145, 8148, 8150, 8190, 8191 DIN · EN 13240 · 15a B-VG www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. INHALT Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
1.0 Aufstellen Ihres Morsø-Ofens 1.1 Auspacken des Ofens Morsø-8100-Öfen wiegen zwischen 150 und 260 kg. Zur Vermeidung jedweder Schäden beim Auspacken und der Montage des Ofens wird empfohlen, dass diese Arbeit von 2 Personen aus- geführt wird. Die lose aufliegende Topplatte ist zu entfernen, bevor die Brennkammer von der Holzpalette gehoben wird. -
Seite 4: Schornstein
Mit Rücksicht auf Wärmezirkulation, Reinigung und evtl. Säuberung des Ofens von innen, soll- te der Abstand zum Mauerwerk 20 cm betragen. Eine Schicht Tapete wird normalerweise, wenn sie auf Mauerwerk angebracht ist, nicht als brennbares Material angesehen. Tragende Unterlage Wenn das Aufstellen auf einem brennbaren Fußboden erfolgt, ist der Ofen auf eine nicht brennbare Unterlage zu stellen. -
Seite 5: Ofenrohranschluss
Der Schornstein muss für eine Inspektion von außen zugänglich sein, und der Zugang zur Reinigungstür und zum Schornstein muss möglich sein, wenn von oben gereinigt werden soll (z.B. Stahlschornsteine). 1.6 Rohranschluss Heben Sie die gusseiserne Deckplatte vom Kaminofen. Beachten Sie bitte, dass der runde gusseiserne Deckel nicht entfernt werden muss, wenn der Kaminofen mit einem nach hinten hinausgehenden Rauchrohr montiert wird. -
Seite 6: Anschluss An Einen Stahlschornstein
1.8 Anschluss an einen Stahlschornstein Ist die Aufstellung so, dass der Schornstein direkt nach oben durch die Decke geführt wird, so sind die nationalen und örtlichen Bestimmungen im Hinblick auf den Abstand des Schorn- steins zu einer brennbaren Decke einzuhalten. Der Schornstein wird am Rauchabzug mit der beiliegenden Glasschnur abgedichtet. - Seite 7 Wenn der Schornstein zu kalt ist, kann es helfen, wenn Sie vor dem Anheizen in der Rei- nigungstür des Schornsteins eine zusammengeknüllte Zeitung anzünden (abbrennen). - Die Außentemperatur zu hoch ist. Beispielsweise im Sommer. - Es windstill ist. - Der Schornstein zu niedrig ist, so dass er sich im Windschatten des Daches oder hoher Bäume befindet.
-
Seite 8: Heiztechnik/Verwendung Ihres Ofens
2.0 Heiztechnik/Verwendung Ihres Ofens Ihr Ofen ist so konstruiert, dass an zwei Stellen Luft zugeführt wird. Die sekundäre Luftzufuhr mit vorgewärmter Luft wird der Verbrennung mit hoher Geschwin- digkeit über das Glas zugeführt. Sie wird mit dem Handgriff über der Tür reguliert. Die Ver- brennungsluft wird durch Schieben des Handgriffs nach rechts zugeführt und durch Schieben nach links geschlossen. -
Seite 9: Feuerungstechnik/Verwendung Ihres Ofens
Die Holzscheite dürfen nie länger sein, als sie eben und mit einem jeweils endseiti- gen Luftspalt auf der Glutschicht liegen können. Die maximale Holzscheitlänge für diesen Ofen beträgt 30 cm. Die maximale Brennholzmenge beträgt 2,5 kg/Std. (max. 3 Holzscheite aufs Mal einschieben). - Seite 10 4. Stellt man fest, dass der Schornstein so warm ist, dass Zug vorhan- den ist (nach 5-10 Min.), schließt man die Feuertür ganz. Sind alle ent- sprechenden Voraussetzungen erfüllt, hat sich nach weiteren ca. 15- 20 Min. in der Brennkammer eine schöne Glutschicht sowie eine hohe Temperatur gebildet, wie sie für eine Fortsetzung der Verbrennungs- phase erforderlich ist.
- Seite 11 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Weise vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornstein- zug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 12: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Wartung des Ofens 3.1. Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe gestri- chen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 13: Reinigung Des Ofens
Raumheizvermögen Das Raumheizvermögen ist entsprechend DIN 18 893 für Räume, deren Wärmedämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine Nennwärmelei- stung von 7 kW. Bei günstigen Heizbedingungen-nach DIN 4701 zu berechen Bei weniger günstigen - 120 m³. Bei ungünstigen - 82 m³ Für Zeitheizung - Unterbrechung von mehr als 8 h - ist das Raumheizvermögen um 25% we- niger. - Seite 14 Zulässige Brennstoffe Es darf nur lufttrockenes Scheitholz verwendet werden. Die Verfeuerung von Abfällen und ins- besondere Kunststoff ist laut Bundesimmissionsschutzgesetz verboten. Darüber hinaus scha- det dies der Feuerstätte und dem Schornstein und kann zu Gesundheitsschäden und aufgrund der Geruchsbelästigung zu Nachbarschaftsbeschwerden führen. 1.
-
Seite 15: Wartungsteile Für Serie 8100
4. Wenn die Seitensteine herausgenommen sind, werden die untere Umlenkplatte gesenkt und herausgenommen. 5. Die obere Umlenkplatte wird vom Halter gehoben und he- rausgenommen. 6. Bitte stellen Sie sicher, dass die Rauchleit- und Steinplat- ten vor dem erneuten Anzünden nach einer Reinigung wie- der richtig montiert worden sind. - Seite 16 Morsø Jernstøberi A/S - 09.07.2014 - 71810600 www.morsoe.com...
