Verwandte Anleitungen für Morso 2b classic
Inhaltszusammenfassung für Morso 2b classic

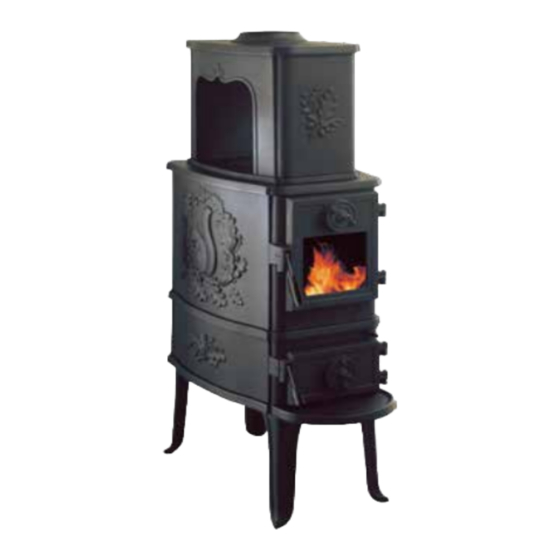

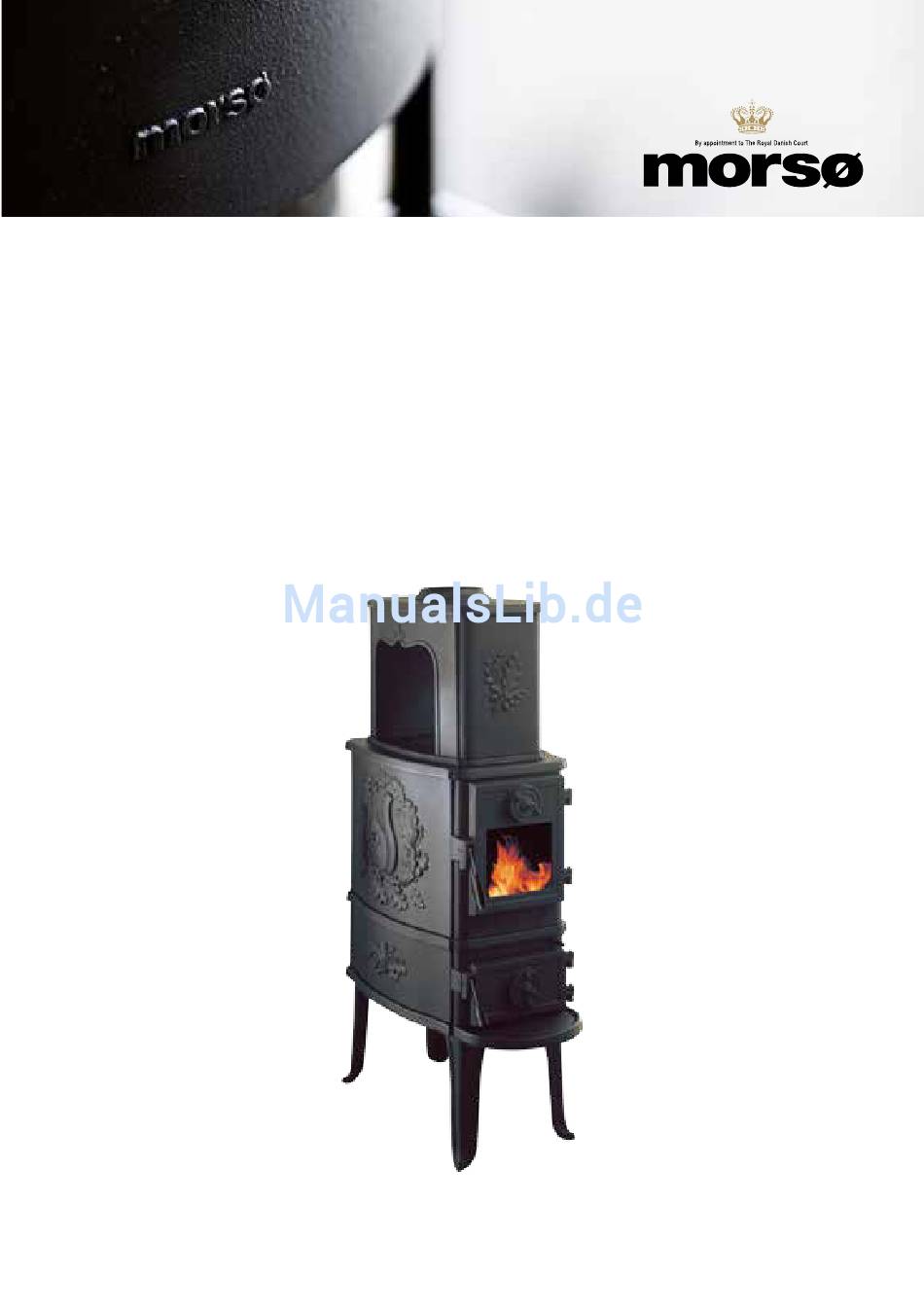

- Seite 1 Aufstellungs- und Bedienungsanleitung Morsø 2B Classic MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
Drawing no.: Side 1 of 2 Drawingtype: 2B-138 a Location of file: U:\udv\Tegninger\1B&2B\2B Classic & 2B Standard Assembly.SLDASM This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company. -
Seite 4: Aufstellen Des Ofens
Platzierung des Innendeckels Platzieren Sie den inneren, mit der Nummer 2118 gekennzeichneten Deckel (3) über dem Rauchkanal vorne im Ofen. Hierzu führen Sie den Deckel vor der Montage des Rauchrohrs durch den Rauchabgang hinunter, vgl. unten stehende Skizze und Abbildungen. 1.2 Aufstellen des Ofens Wir empfehlen, für diese Arbeit zwei Mann einzusetzen, da der Ofen für nur eine Person zu schwer ist. -
Seite 5: Schornsteinfeger
Ofenrückseite angebrachten Zulassungsschild positioniert werden. Min. Abstand zu brennbarem Material: Ofentyp Hinter dem Ofen (A) Zu Seiten des Ofens (B) 2B Classic 400 mm 850 mm Nicht isoliertes Rohr 2B Classic Eckmontage Rev. Sign.: Date: Rev. Sign.: Date: Revisions Revisions Zwecks besserer Wärmezirkulation, Reinigung und ev. -
Seite 6: Schornstein
1.5 Schornstein Innerhalb des durch die örtlichen Vorschriften zugelassenen Rahmens kann der Ofen an ei- nen Schornstein angeschlossen werden, an den bereits eine andere geschlossene Feuerstelle (z.B. ein Öl- oder anderer Kaminofen) angeschlossen wurde. Werden zwei oder mehrere Feu- erstellen an denselben Schornstein angeschlossen, ist auf etwaige Platzierungsanforderun- gen an das Rauchrohr zu achten. -
Seite 7: Anschluss An Einen Stahlschornstein
1.7 Anschluss an den Stahlschornstein Wird ein Ofen so aufgestellt, dass der Schornstein direkt durch die Decke hinaufführt, müs- sen die nationalen und lokalen Vorschriften in Bezug auf den Abstand des Schornsteins bis zu einer brennbaren Decke eingehalten werden. Den Schornstein beim Rauchausgang mit der beiliegenden Glasschnur abdichten. -
Seite 8: Faktoren, Die Den Schornsteinzug Beeinflussen
Dachfirst. Wertetripel zur Berechnung des Schornsteins nach EN 13384-2 ”Abgasanlagen-Wärme- und strömungstechnische Berechnungsverfahren- Teil 2: Abgasanlagen mit mehreren Feuerstätten” für den Kaminofen Morsø 2B Classic der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 8 kW Betriebsweise geschlossen... -
Seite 9: Feuerungstechnik/Einsatz Des Ofens
2.0 Feuerungstechnik/Einsatz des Ofens Die Wärme wird mit dem oberen Drehventil reguliert. Der Kaminofen hat 2 Luftzufuhren: die sekundäre Luftzufuhr, die mit dem oberen Drehventil reguliert wird, und eine konstan- te, vorgehitzte Luftzufuhr, die der Verbrennung gerade über dem Feuer hinzugefügt wird. Diese Luftzufuhr kann nicht reguliert werden. -
Seite 10: Anzünden Und Feuerungsfrequenz
2. Oberes Zugventil ganz öffnen. 3. Nach dem Anzünden des Papiers/der Anzündwürfel die Feuertür leicht anlehnen. Beim 2B Classic muss die Aschentür beim Heizen immer geschlossen sein. 4. Stellt man fest, dass der Schornstein so warm ist, dass ein Zug vorhanden ist (nach 5-10 Min.), schließt man die Feuertür ganz. - Seite 11 5. Neues Brennholz wird normalerweise nachgelegt, so- lange sich noch Glut im Ofen befindet. Verteilen Sie dazu die Glut auf dem Boden und achten Sie darauf, dass die meiste Glut vorne liegt. 6. 2-3 Stücke Holzscheite à ca. 1 kg bzw. 40 cm Länge in einer Schicht und unter Einhaltung von ca.
- Seite 12 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Weise vermei- den Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornsteinzug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 13: Regelmäßige Ofenpflege
3.0 Regelmäßige Ofenpflege 3.1. Äußere Pflege Die Ofenoberfläche besitzt einen hitzebeständigen Senotherm-Anstrich. Dieser bleibt am längs- ten schön, wenn die Oberfläche nur mit einem weichen Mundstück staubgesaugt oder mit ei- nem trockenen fuselfreien Lappen abgewischt wird. Die bemalte Oberfläche kann bei zu starkem Heizen mit der Zeit einen Grauschleier erhalten, wobei die Farbe mit Morsø-Sprayfarbe einfach wieder aufgefrischt werden kann. -
Seite 14: Ofenreinigung
Beachten Sie bitte, dass keine unautorisierten Änderungen an der Konstruktion vorge- nommen werden dürfen, und dass nur originale Morsø-Ersatzteile eingewechselt wer- den dürfen. Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß... -
Seite 15: Wartungsteile Für 2B Classic
Wartungsteile für 2B Classic Beschreibung Artikelnr. Schwerer Schüttelrost 44203300 Rostrahmen 44203100 Rauchumlenkplatte 54203600 Reinigungsklappe der Rauchumlenkplatte 4203800 Glasscheibe 790715 Seitenstein 79209000 Rückstein 79209100 Bodenstein 79209200 Garantie Produkt Registrierung MORSØ 10-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen... -
Seite 16: Gute Glutschicht
WICHTIG! Umweltfreundlich und sicher heizen! • Nur trockenes Holz verwenden Verwenden Sie nur trockenes (max. 20% Feuchtigkeitsgehalt) und unbehandeltes Holz. Die Scheite müssen gespalten und 8 - 12 cm dick sein. • Anzünden Mit trockenem Reisig anzünden (verwen- den Sie 1 - 2 kg). Lassen Sie während der Anzündphase die Tür angelehnt und hal- ten Sie sich in der Nähe des Ofens auf.
