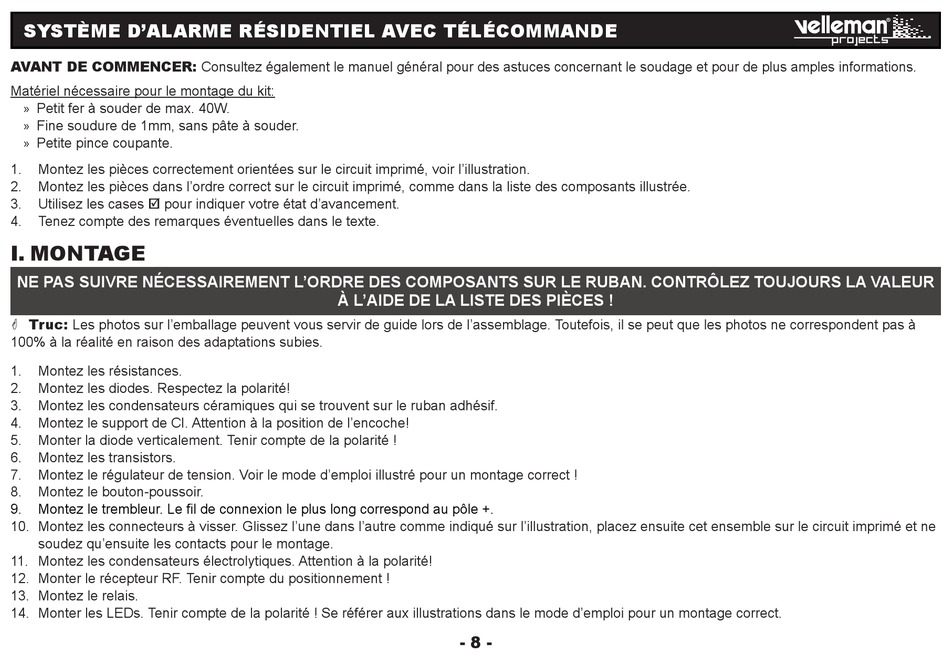

système d'alarme résidentiel aVec télécOmmande
aVant de cOmmencer: Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations.
Matériel nécessaire pour le montage du kit:
» Petit fer à souder de max. 40W.
» Fine soudure de 1mm, sans pâte à souder.
» Petite pince coupante.
1. Montez les pièces correctement orientées sur le circuit imprimé, voir l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases þ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.
i. mOntage
NE PAS SUIVRE NÉCESSAIREmENT L'ORDRE DES COmPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR
) truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à
100% à la réalité en raison des adaptations subies.
1. Montez les résistances.
2. Montez les diodes. Respectez la polarité!
3. Montez les condensateurs céramiques qui se trouvent sur le ruban adhésif.
4. Montez le support de CI. Attention à la position de l'encoche!
5. Monter la diode verticalement. Tenir compte de la polarité !
6. Montez les transistors.
7. Montez le régulateur de tension. Voir le mode d'emploi illustré pour un montage correct !
8. Montez le bouton-poussoir.
9. Montez le trembleur. Le fil de connexion le plus long correspond au pôle +.
10. Montez les connecteurs à visser. Glissez l'une dans l'autre comme indiqué sur l'illustration, placez ensuite cet ensemble sur le circuit imprimé et ne
soudez qu'ensuite les contacts pour le montage.
11. Montez les condensateurs électrolytiques. Attention à la polarité!
12. Monter le récepteur RF. Tenir compte du positionnement !
13. Montez le relais.
14. Monter les LEDs. Tenir compte de la polarité ! Se référer aux illustrations dans le mode d'emploi pour un montage correct.
À L'AIDE DE LA LISTE DES PIÈCES !
- 8 -
