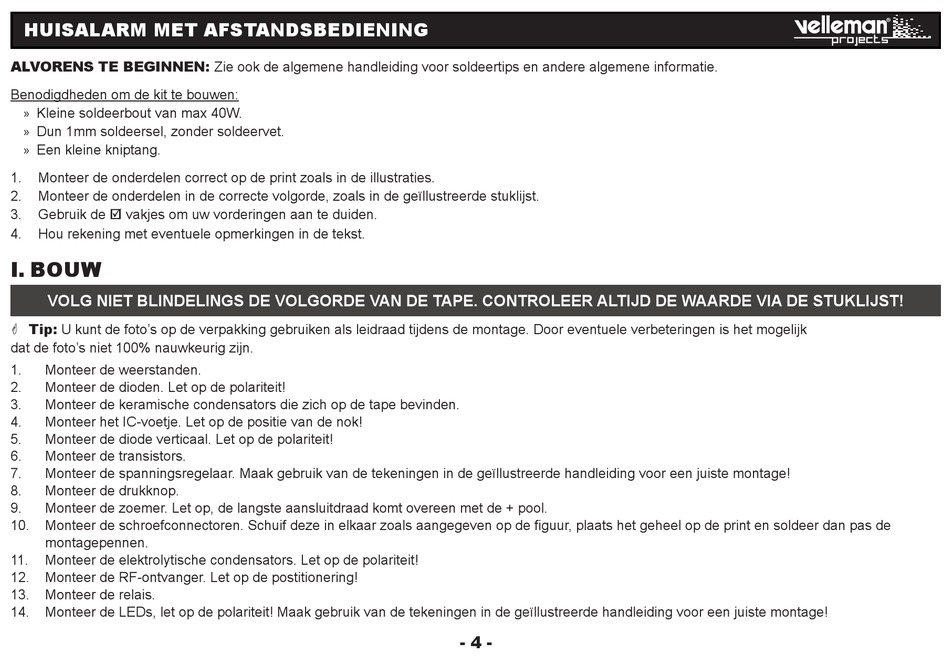

Huisalarm met afstandsbediening
alVOrens te beginnen: Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.
Benodigdheden om de kit te bouwen:
» Kleine soldeerbout van max 40W.
» Dun 1mm soldeersel, zonder soldeervet.
» Een kleine kniptang.
1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de þ vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.
i. bOuW
VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!
) tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk
dat de foto's niet 100% nauwkeurig zijn.
1. Monteer de weerstanden.
2. Monteer de dioden. Let op de polariteit!
3. Monteer de keramische condensators die zich op de tape bevinden.
4. Monteer het IC-voetje. Let op de positie van de nok!
5. Monteer de diode verticaal. Let op de polariteit!
6. Monteer de transistors.
7. Monteer de spanningsregelaar. Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!
8. Monteer de drukknop.
9. Monteer de zoemer. Let op, de langste aansluitdraad komt overeen met de + pool.
10. Monteer de schroefconnectoren. Schuif deze in elkaar zoals aangegeven op de figuur, plaats het geheel op de print en soldeer dan pas de
montagepennen.
11. Monteer de elektrolytische condensators. Let op de polariteit!
12. Monteer de RF-ontvanger. Let op de postitionering!
13. Monteer de relais.
14. Monteer de LEDs, let op de polariteit! Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!
- 4 -
