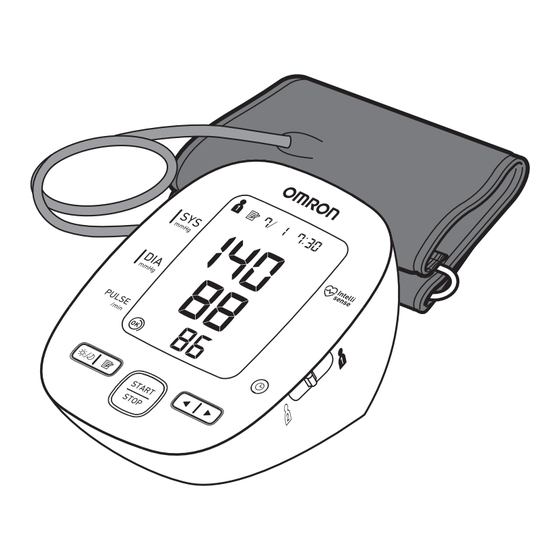

- Seite 1 Automatisches Blutdruckmessgerät Modell OA5 Connect Gebrauchsanweisung IM-HEM-7280T-D-01-03/2014 5344803-2A...
-
Seite 2: Packungsinhalt
Packungsinhalt: Universalmanschette Messgerät Blutdruckpass Batterien Gebrauchsanweisung Aufbewahrungstasche... -
Seite 4: Inhaltsverzeichnis
Inhalt Vielen Dank, dass Sie sich für das Automatische Blutdruckmessgerät OMRON OA5 Connect entschieden haben. Ihr neues Blutdruckmessgerät verwendet zur Blutdruckmessung die oszillometrische Methode. Das bedeutet, dass das Messgerät die Bewegung Ihres Blutes durch Ihre Oberarmarterie erkennt und diese Bewegungen in einen digitalen Messwert umwandelt. Bei einem oszillometrischen Messgerät ist kein Stethoskop erforderlich, daher ist das Messgerät... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Warnung: Zeigt eine möglicherweise gefährliche Situation an, die wenn sie nicht vermieden wird, zum Tod oder zu sehr schweren Verletzungen führen kann. (Allgemeine Verwendung) Passen Sie NICHT aufgrund der Messergebnisse dieses Blutdruckmessgerätes die Medikation an. Nehmen Sie die Medikamente wie von Ihrem Arzt verschrieben. Nur ein Arzt ist qualifiziert, um Bluthochdruck zu diagnostizieren und zu behandeln. - Seite 6 Wichtige Sicherheitsinformationen Vorsicht: Zeigt eine möglicherweise gefährliche Situation an, die wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen des Benutzers oder des Patienten oder Geräteschäden beziehungsweise Schäden an anderen Gegenständen führen kann. (Allgemeine Verwendung) Wenden Sie sich stets an Ihren Arzt. Selbstdiagnose und Selbstbehandlung anhand der Messergebnisse sind gefährlich.
- Seite 7 Ziehen Sie den Stecker heraus, wenn das Gerät nicht verwendet wird. Ziehen Sie vor dem Reinigen den Netzstecker ab. Verwenden Sie ausschließlich ein für dieses Gerät entwickeltes OMRON-Netzteil. Die Verwendung eines nicht dafür zugelassenen Netzteils kann das Gerät beschädigen und/oder zu Gefahren im Zusammenhang mit dem Gerät führen.
-
Seite 8: Übersicht Über Das Messgerät
1. Übersicht über das Messgerät Öffnen Sie die hintere Umschlagseite, um Folgendes zu lesen: Die Buchstabenbezeichnungen auf der hinteren Umschlagseite entsprechen denen auf dieser Seite. Messgerät Anzeige Anzeige Speichersymbol Taste zur Einstellung von BENUTZER-ID-Symbol Datum/Uhrzeit Mittelwertsymbol Tasten Aufwärts/Abwärts Systolischer Blutdruck Taste START/STOP Diastolischer Blutdruck (Leuchtet blau, wenn gedrückt) -
Seite 9: Anzeigesymbole
1. Übersicht über das Messgerät 1.1 Anzeigesymbole Symbol Unregelmäßiger Herzschlag ( Normaler Herzschlag Wenn das Messgerät während der Messung zwei Mal oder öfter einen Puls unregelmäßigen Herzschlag erkennt, erscheint auf der Anzeige mit den Blutdruck Messwerten das Symbol für unregelmäßigen Herzschlag. Ein unregelmäßiger Herzschlag ist definiert als ein Herzrhythmus, der Unregelmäßiger Herzschlag Kurz Lang... -
Seite 10: Vor Einer Messung
1. Übersicht über das Messgerät Farbanzeige für Blutdruck Wenn Ihr systolischer Blutdruck über 135 mmHg bzw. Ihr diastolischer Blutdruck über 85 mmHg liegt, leuchtet die Farbanzeige für den Blutdruck „orange“, während das Messergebnis angezeigt wird. Wenn die Messwerte im Normalbereich liegen, leuchtet die Farbanzeige nicht auf. -
Seite 11: Vorbereitung
2. Vorbereitung 2.1 Einlegen der Batterien Entfernen Sie die Batterieabdeckung. Legen Sie 4 „AA“-Batterien wie gezeigt in das Batteriefach ein. Anbringen der Batterieabdeckung. Hinweise: • Schalten Sie das Messgerät aus und tauschen Sie alle Batterien gleichzeitig aus, wenn das Symbol für niedrigen Batterieladestand ( ) auf der Anzeige erscheint. -
Seite 12: Datum Und Uhrzeit Einstellen
2. Vorbereitung Öffnen Sie die hintere Umschlagseite, um Folgendes zu lesen: Die Buchstabenbezeichnungen auf der hinteren Umschlagseite entsprechen denen auf dieser Seite. 2.2 Datum und Uhrzeit einstellen Bevor das Messgerät zum ersten Mal verwendet wird, das richtige Datum und die Uhrzeit einstellen. Drücken Sie die Taste „Einstellung Datum/Uhrzeit“... -
Seite 13: Verwendung Des Messgerätes
Ellenbogens. Achten Sie darauf, dass Ihr Arm nicht auf dem Luftschlauch liegt. --- • Der Blutdruck kann sich zwischen dem rechten und linken Arm unterscheiden, und die gemessenen Blutdruckwerte können unterschiedlich sein. OMRON empfiehlt daher, immer denselben Arm für Messungen zu verwenden. Falls sich die Werte zwischen beiden Armen sehr deutlich unterscheiden,... -
Seite 14: So Sitzen Sie Richtig
3. Verwendung des Messgerätes 3.2 So sitzen Sie richtig Zur Messung müssen Sie entspannt und bequem sitzen, bei angenehmer Raumtemperatur. 30 Minuten vor der Messung sind Baden, Alkohol- und Koffeingenuss, Rauchen, Sport und Mahlzeiten zu meiden. • Setzen Sie sich auf einen Stuhl und stellen Sie Ihre Füße flach auf den Boden auf. •... -
Seite 15: Eine Messung Vornehmen
3. Verwendung des Messgerätes 3.3 Eine Messung vornehmen Hinweise: • Drücken Sie zum Abbrechen einer Messung einmal die START/STOP-Taste, um die Luft aus der Armmanschette abzulassen. • Halten Sie während der Messung still und seien Sie ruhig. Das Messgerät ist dafür konzipiert, für 2 Personen Messungen durchzuführen und die Messwerte im Speicher zu speichern, indem die BENUTZER-IDs 1 und 2 verwendet werden. - Seite 16 3. Verwendung des Messgerätes Nehmen Sie die Armmanschette ab. Drücken Sie die Taste START/STOP, um das Messgerät auszuschalten. Das Messgerät speichert das Messergebnis automatisch in seinem Speicher. Es schaltet sich automatisch nach 2 Minuten ohne Bedienung aus. Hinweis: Vor einer erneuten Messung mindestens 2 bis 3 Minuten warten. Dadurch können die Arterien wieder zum Zustand vor der Messung zurückkehren.
- Seite 17 3. Verwendung des Messgerätes Passen Sie NICHT aufgrund der Messergebnisse dieses Blutdruckmessgerätes die Medikation an. Nehmen Sie die Medikamente wie von Ihrem Arzt verschrieben. Nur ein Arzt ist qualifiziert, um Bluthochdruck zu diagnostizieren und zu behandeln. Dieses Messgerät ist nicht als Diagnosegerät ausgelegt. Wenden Sie sich stets an Ihren Arzt.
-
Seite 18: Benutzung Der Speicherfunktion
3. Verwendung des Messgerätes 3.4 Benutzung der Speicherfunktion Das Messgerät speichert automatisch bis zu 100 Messergebnisse für jeden Benutzer (1 und 2). Das Gerät kann auch einen Mittelwert berechnen, der auf den letzten 3 innerhalb von 10 Minuten gemessenen Werten basiert. Hinweise: •... - Seite 19 3. Verwendung des Messgerätes Anzeige des Mittelwerts Wählen Sie Ihre BENUTZER-ID (1 oder 2). Drücken Sie die Taste , und halten Sie sie mindestens 3 Sekunden gedrückt. Hinweise: • Wenn der vorherige Messwert ohne Einstellung von Datum und Uhrzeit aufgenommen wurde, wird der Mittelwert nicht berechnet. •...
-
Seite 20: Anzeige Der Wöchentlichen Mittelwerte
3. Verwendung des Messgerätes Anzeige der wöchentlichen Mittelwerte Das Messgerät berechnet für jeden Benutzer wöchentliche Mittelwerte aus den am Morgen und am Abend innerhalb der letzten 8 Wochen durchgeführten Messungen und zeigt diese an. Hinweis: Die Woche beginnt am Sonntag um 2:00 Uhr morgens. Wählen Sie Ihre BENUTZER-ID (1 oder 2). - Seite 21 3. Verwendung des Messgerätes Hinweis: Falls im Speicher keine Messwerte gespeichert sind, wird die Anzeige rechts angezeigt. Wöchentlicher Morgenmittelwert Messungen vom Morgen Das ist der Mittelwert für Messungen, die am Sonntag Montag Dienstag Mittwoch Donnerstag Freitag Samstag 4:00 Morgen (4:00 Uhr bis 11:59 Uhr) zwischen Erste Messung Messung Sonntag und Samstag erfasst werden.
- Seite 22 3. Verwendung des Messgerätes Bi-LINK ist die Online-Gesundheitsmanagement-Plattform von OMRON. Sie ist für die Beobachtung und Analyse verschiedener Gesundheitsparameter, wie z. B. Blutdruck, bestimmt. So verbinden Sie dieses Gerätes mit einem Smartphone Wenn Sie die Software Bi-LINK das erste Mal verwenden, lesen Sie die Anweisungen zur ersten Einrichtung auf der Website www.bi-link.omron.com.
- Seite 23 Verbinden abgeschlossen ist. Alle aktuell im Speicher des Blutdruckmessgerätes gespeicherten Messwerte werden nach erfolgreichem Abschluss des Verbindens automatisch an das OMRON Bi-LINK Online Gesundheitsmanagement übertragen. Hinweise: • Wenn beim Verbinden ein Fehler aufgetreten ist, wird die Anzeige rechts angezeigt.
-
Seite 24: Verbindung Ihres Gerätes Aufheben
3. Verwendung des Messgerätes Verbindung Ihres Gerätes aufheben Drücken Sie die Taste zur Einstellung von Datum/ Uhrzeit ( Die Übertragungsanzeige ( ) erscheint auf der Anzeige. Halten Sie die Taste gedrückt und drücken Sie dabei mindestens 2 Sekunden lang die Taste START/STOP. -
Seite 25: Halten Sie Die Taste
3. Verwendung des Messgerätes Löschen aller gespeicherten Werte Die gespeicherten Werte werden abhängig von der BENUTZER-ID gelöscht. Wählen Sie Ihre BENUTZER-ID (1 oder 2). Drücken Sie die Speichertaste, während das Speichersymbol ( ) angezeigt wird. Halten Sie die Taste gedrückt und drücken Sie dabei mindestens 3 Sekunden lang die Taste START/STOP. -
Seite 26: Fehlermeldungen Und Fehlersuche Und -Behebung
4. Fehlermeldungen und Fehlersuche und -behebung 4.1 Fehlermeldungen und Störungsbehebung Anzeige Ursache Lösung Nehmen Sie die Armmanschette ab. Warten Sie 2-3 Minuten und wiederholen Sie dann die Messung. Unregelmäßige Herzschläge wurden erkannt. Wiederholen Sie die Schritte aus Abschnitt 3.3. Falls dieser Fehler weiterhin auftritt, so wenden Sie sich an Ihren Arzt. - Seite 27 Bewegung bei der Messung. Details dazu finden Sie in Abschnitt 3.3. Entfernen Sie sämtliche Kleidung, die die Armmanschette behindert. Kleidung behindert die Armmanschette. Details dazu finden Sie in Abschnitt 3.1. Wenden Sie sich an Ihren OMRON- Gerätefehler. Einzelhändler oder Vertreter.
-
Seite 28: Fehlersuche Und -Behebung
4. Fehlermeldungen und Fehlersuche und -behebung 4.2 Fehlersuche und -behebung Problem Ursache Lösung Legen Sie die Armmanschette fester an. Die Armmanschette sitzt zu locker. Details dazu finden Sie in Abschnitt 3.1. Halten Sie still und sprechen Sie nicht Bewegung oder Sprechen während der Messung. - Seite 29 Wenn das Err-Symbol nach Überprüfung des Programms weiterhin leuchtet, wenden Sie sich an den Kundendienst. • Die Taste START/STOP drücken und die Messung wiederholen. • Die Batterien gegen neue auswechseln. Andere Probleme. Falls das Problem weiterhin besteht, wenden Sie sich an Ihren OMRON-Einzelhändler oder Vertreter.
-
Seite 30: Wartung Und Lagerung
• Durch Veränderungen oder Modifikationen, die vom Hersteller nicht genehmigt sind, wird die Benutzergarantie ungültig. Zerlegen Sie das Messgerät und seine Komponenten nicht und versuchen Sie nicht, diese selbst zu reparieren. Wenden Sie sich an Ihren OMRON-Einzelhändler oder Vertreter. Kalibrierung und Wartung •... -
Seite 31: Lagerung
5. Wartung und Lagerung 5.2 Lagerung Das Messgerät in der Aufbewahrungstasche lassen, wenn es nicht verwendet wird. Ziehen Sie den Luftschlauchstecker aus der Luftschlauchbuchse heraus. Legen Sie den Luftschlauch vorsichtig gefaltet in die Armmanschette. Hinweis: Biegen oder knicken Sie den Luftschlauch nicht übermäßig. Legen Sie das Messgerät und die Armmanschette in die Aufbewahrungstasche. -
Seite 32: Medizinisches Optionales Zubehör
5. Wartung und Lagerung 5.3 Medizinisches optionales Zubehör (im Rahmen der EG-Richtlinie für medizinische Geräte 93/42/EWG) Armmanschette Kleine Armmanschette Netzteil Armumfang 22 - 42 cm Armumfang 17 - 22 cm NETZTEIL-S Universalmanschette (HEM-ACW5-E) (HEM-RML31-E) (HEM-CS24-E) Verwendung des optionalen Netzteils Den Netzteilstecker in den Netzteilanschluss auf der Rückseite des Messgerätes einstecken. -
Seite 33: Technische Daten
6. Technische Daten Produktbeschreibung OMRON Automatisches Blutdruckmessgerät Modell OA5 Connect (HEM-7280T-D) Anzeige Digitale LCD-Anzeige Messmethode Oszillometrische Methode Messbereich Druck: 0 bis 299 mmHg Puls: 40 bis 180 Schläge/Min. Druck: ±3 mmHg Genauigkeit Puls: ± 5 % des angezeigten Werts Aufpumpen... - Seite 34 Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen und Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmessgeräte. • Dieses OMRON-Messgerät wurde unter Einhaltung des strengen Qualitätssystems von OMRON HEALTHCARE Co. Ltd., Japan, hergestellt. Das Herzstück für OMRON- Messgeräte, der Drucksensor, wird in Japan hergestellt.
- Seite 35 Apple und das Apple-Logo sind Marken der Apple Inc., eingetragen in den USA und anderen Ländern. App Store ist eine Dienstleistungsmarke der Apple Inc. Android und Google Play sind beides Marken der Google Inc. OMRON HEALTHCARE Co., Ltd. erklärt hiermit, dass das OA5 Connect den wesentlichen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC entspricht.
- Seite 36 Ziel, unsichere Produktsituationen zu vermeiden. Diese Norm regelt die Stufen der Immunität gegenüber elektromagnetischen Störungen und die maximalen elektromagnetischen Emissionswerte für medizinische Geräte. Dieses von OMRON HEALTHCARE hergestellte medizinische Gerät erfüllt die Norm EN60601-1-2:2007 sowohl in Bezug auf die Immunität als auch in Bezug auf Emissionen.
-
Seite 37: Gewährleistung
Gebrauchsanweisung beschrieben. OMRON übernimmt für dieses Produkt eine Garantie für die Zeitdauer von 3 Jahren nach dem Kauf. OMRON garantiert die korrekte Konstruktion, Fertigung und Materialien für dieses Produkt. Während dieser Garantiedauer übernimmt OMRON, ohne Gebühren für Arbeiten oder Teile zu erheben, die Reparatur bzw. -
Seite 38: Einige Nützliche Informationen Über Den Blutdruck
Hypertonie (hoher Blutdruck) und Vorhofflimmern sind zwei Hauptrisikofaktoren für Schlaganfälle. Unregelmäßiger Herzschlag ist ein möglicher Indikator für Vorhofflimmern. Omron Blutdruckmessgeräte können bei der Erkennung von Hypertonie und unregelmäßigem Herzschlag helfen*. Wenn eines der beiden oder beide vom Gerät angezeigt werden, sollten Sie sich an Ihren Arzt wenden. - Seite 40 H A A H AB...
- Seite 42 OMRON HEALTHCARE EUROPE B.V. Scorpius 33, 2132 LR Hoofddorp, NIEDERLANDE www.omron-healthcare.com Produktionsstätte OMRON HEALTHCARE MANUFACTURING VIETNAM CO., LTD. No.28 VSIP II, Street 2, Vietnam-Singapore Industrial Park II, Binh Duong Industry-Services-Urban Complex, Hoa Phu Ward, Thu Dau Mot City, Binh Duong Province,...
