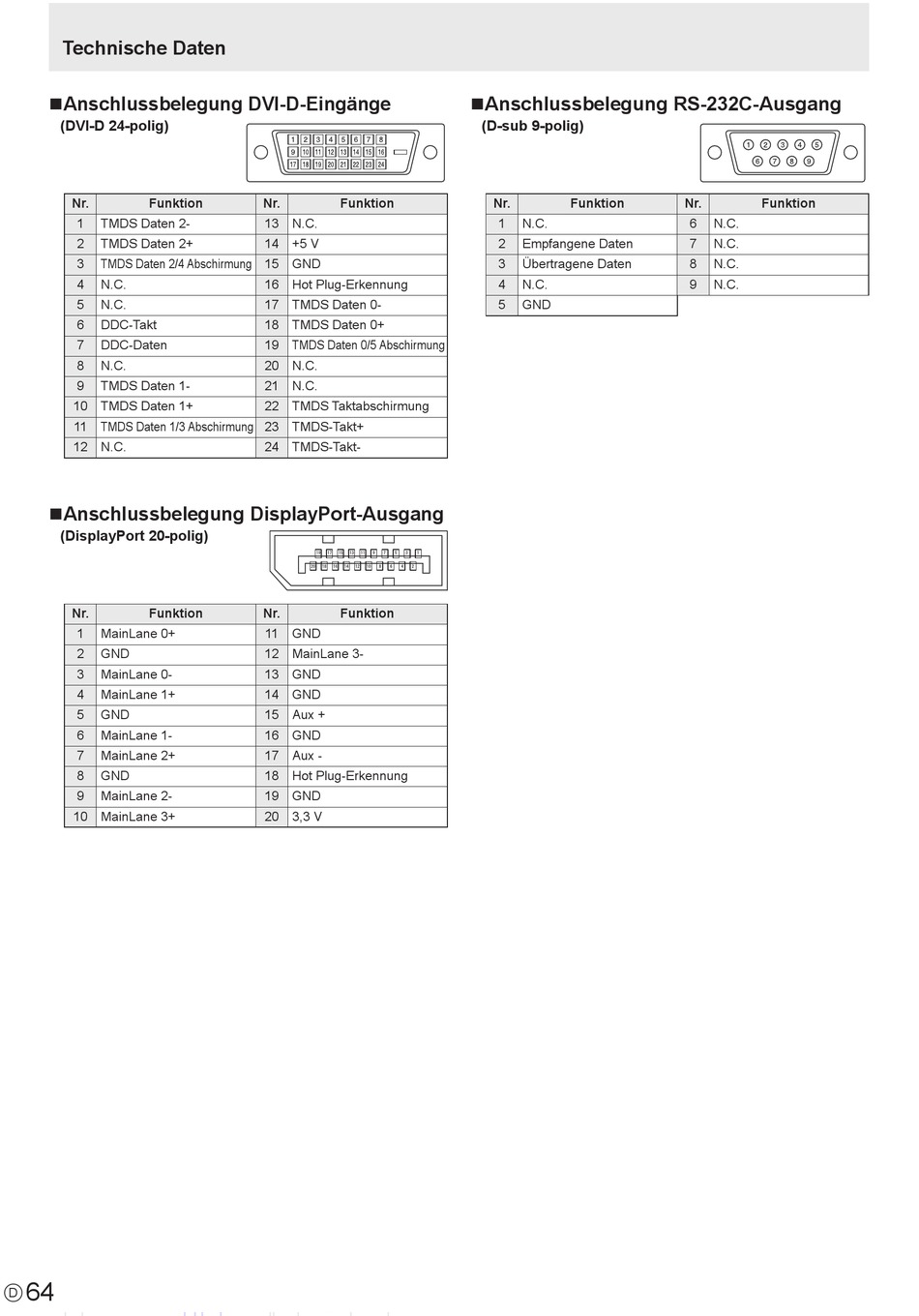

Technische Daten
nAnschlussbelegung DVI-D-Eingänge
(DVI-D 24-polig)
Nr.
Funktion
1
TMDS Daten 2-
2
TMDS Daten 2+
3
TMDS Daten 2/4 Abschirmung 15 GND
4
N.C.
5
N.C.
6
DDC-Takt
7
DDC-Daten
8
N.C.
9
TMDS Daten 1-
10 TMDS Daten 1+
11
TMDS Daten 1/3 Abschirmung 23 TMDS-Takt+
12 N.C.
nAnschlussbelegung DisplayPort-Ausgang
(DisplayPort 20-polig)
Nr.
Funktion
1
MainLane 0+
2
GND
3
MainLane 0-
4
MainLane 1+
5
GND
6
MainLane 1-
7
MainLane 2+
8
GND
9
MainLane 2-
10 MainLane 3+
64
D
Nr.
Funktion
13 N.C.
14 +5 V
16 Hot Plug-Erkennung
17 TMDS Daten 0-
18 TMDS Daten 0+
19 TMDS Daten 0/5 Abschirmung
20 N.C.
21 N.C.
22 TMDS Taktabschirmung
24 TMDS-Takt-
Nr.
Funktion
11
GND
12 MainLane 3-
13 GND
14 GND
15 Aux +
16 GND
17 Aux -
18 Hot Plug-Erkennung
19 GND
20 3,3 V
nAnschlussbelegung RS-232C-Ausgang
(D-sub 9-polig)
Nr.
Funktion
1
N.C.
2
Empfangene Daten
3
Übertragene Daten
4
N.C.
5
GND
Nr.
Funktion
6
N.C.
7
N.C.
8
N.C.
9
N.C.
