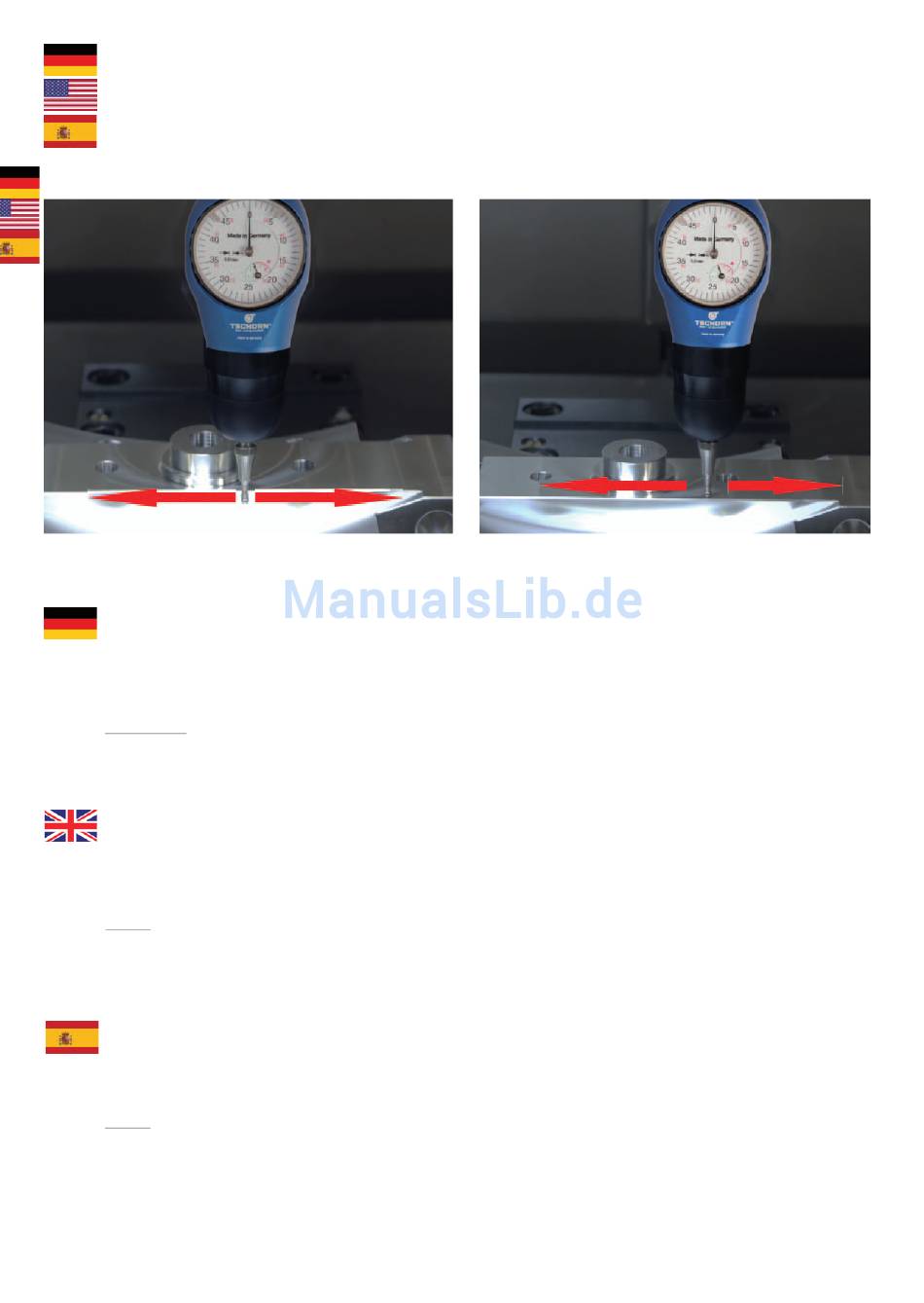

Paralleles Abfahren X/Y/Z
Parallel running X/Y/Z
Verifi car el paralelismo en X/Y/Z
X / Y
1.
Den Taster in die Spindel einsetzen. Kühlmittelzufuhr und Spindel abschalten.
2.
Mit dem Taster vorsichtig der Werkstückkante nähern, bis sich der große Zeiger zu be-
wegen beginnt. Dann so lange weiter tasten bis die gewünschte Position erreicht ist.
3.
Nun können Sie die Parallelität entlang Ihrer Werkstückkante abfahren. Dies ist in allen
Achsen X, Y oder Z möglich.
Hinweis: Ein Überfahren der Werkstückkante um bis zu 1,5 mm (kleiner Zeiger im roten Be-
reich) ist problemlos. Nach 1,5 mm kommen mechanische Endanschläge, welche den Tastein-
satz zum Bruch an der Sollbruchstelle führen, um den 3D-Taster zu schützen.
1.
Insert the 3D-Tester into the spindle. Cut-off the coolant supply and turn off the spindle.
2.
Move the 3D-Tester carefully to the edge of the work piece until the large indicator starts
moving. Continue until your requested position is reached.
3.
Now you can start moving along the edge of the work piece to check parallelism in all
axis X, Y or Z.
Note:
It is not a problem to overpass the edge of the work piece up to 1.5 mm (small pointer in
the red area). After 1.5 mm, there are mechanical limit stops which lead to the probe tip
halting at the predetermined breaking point to protect the 3D-Tester.
1.
Colocar el 3D-Tester en la maquina. Cerrar el refrigerante y parar el cabezal.
2.
Aproximar el 3D-Tester al eje de la pieza con cuidado. Continuar hasta alcanzar la po-
sicion requerida.
3.
Nahora puede mover por el eje para comprobar los ejes X,Y y Z.
Nota:
Ino es problema sobrepasar el eje más de 1,5 mm (aguja pequeña). Después de 1,5 mm, hay
topes mecanicos para proteger el 3D Tester rompiendo el palpador.
7.
Z
