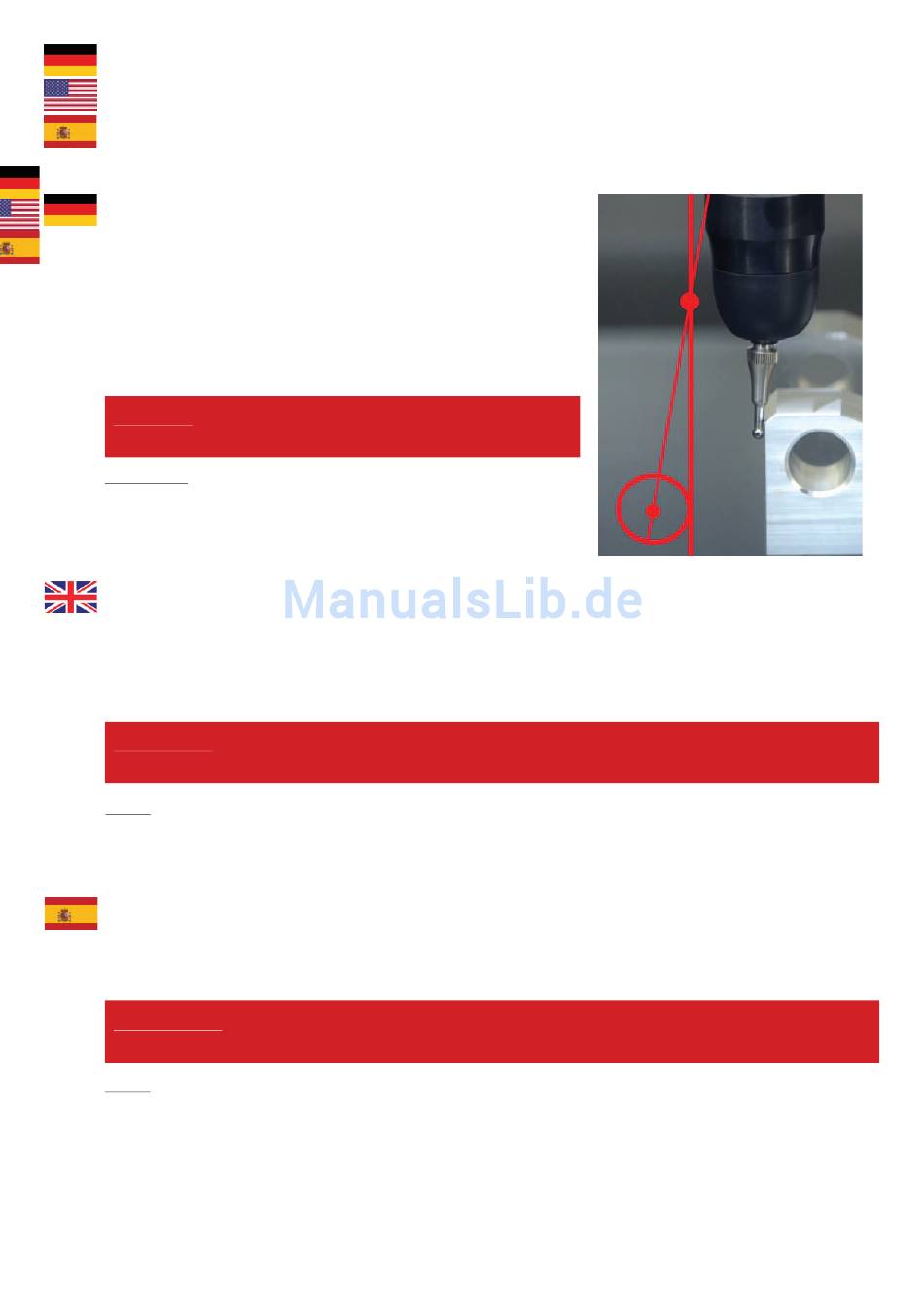

Antasten radial
Radial probing
Ajuste radial
1.
Den Taster in die Spindel einsetzen. Kühlmittelzufuhr
und Spindel abschalten.
2.
Bitte exakt senkrecht zum Werkstück antasten, sonst
könnten Messfehler entstehen.
3.
Mit dem Taster vorsichtig der Werkstückkante nähern,
bis sich der große Zeiger zu bewegen beginnt. Dann
so lange weiter tasten bis beide Zeiger (klein und
groß) exakt „0" anzeigen.
4.
In dieser Position steht die Spindelachse exakt über
der Werkstückkante.
WICHTIG: Korrekte Messungen ertasten Sie nur in
Tastrichtung vorwärts! (rückwärts = Umkehrfehler)
Hinweis: Ein Überfahren der Werkstückkante um bis zu
1,5 mm (kleiner Zeiger im roten Bereich) ist problemlos.
Nach 1,5 mm kommen mechanische Endanschläge, wel-
che den Tasteinsatz zum Bruch an der Sollbruchstelle
führen, um den 3D-Taster zu schützen.
1.
Insert the 3D-Tester into the spindle. Cut-off the coolant supply and turn off the spindle.
2.
Please make sure that probing is exactly perpendicular. Otherwise, measurement failures
may occur.
3.
Move the 3D-Tester carefully to the edge of the work piece until the large indicator
starts moving. Continue until both indicators (large and small) show exactly „0".
4.
In this position, the symmetry axis of the spindle is exactly positioned to the work
piece edge.
IMPORTANT: correct measurements are only possible by probing forwards!
(backwards = reverse fault)
Note:
It is not a problem to overpass the edge of the work piece up to 1.5 mm (small pointer in
the red area). After 1.5 mm, there are mechanical limit stops which lead to the probe tip
halting at the predetermined breaking point to protect the 3D-Tester.
1.
Colocar el 3D-taster en el cabezal. Cerrar el paso de refrigerante.
2.
Asegurarse de que el palpador esta exactamente perpendicular para evitar fallos en la
medición.
3.
Mover con cuidado el 3D-taster hacia la pieza hasta que la aguja mayor comience a mo-
verse, continuar hasta que las dos agujas marquen „0".
IMPORTANTE: Las correciones solo son posibles probando hacia delante Hacia (atrás =
repetir el defecto)
Nota:
No hay problema en sobrepasar el eje de la pieza 1,5 mm (pequeño indicador en zona roja).
Después de 1,5 mm el aparato
tiene topes mecanicos que dirijen al palpador al punto de ruptura para proteger el 3D-
tester.
5.
