Antasten axial
Axial probing
Ajuste axial
1.

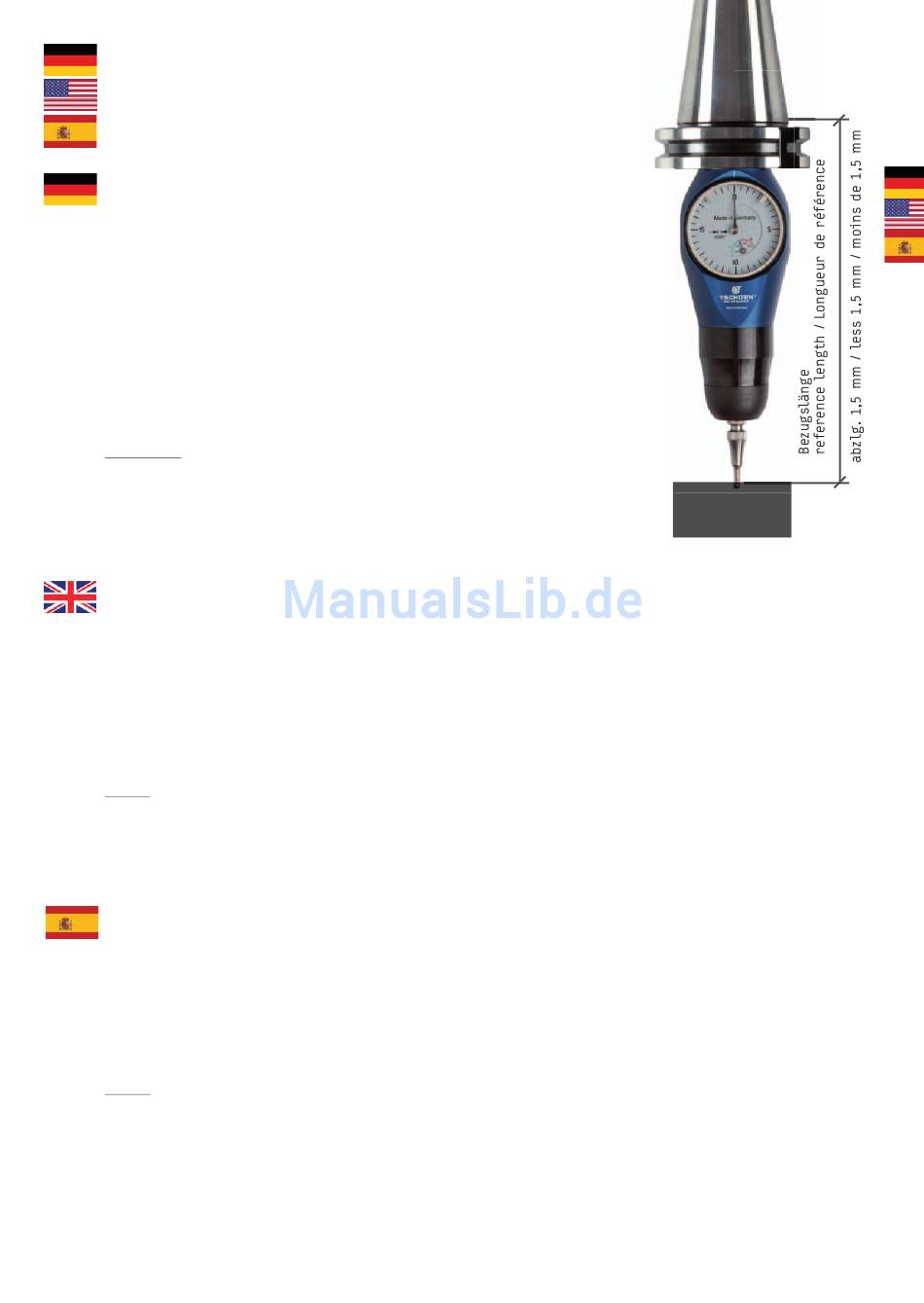

Die Bezugslänge des 3D-Tasters auf einem Voreinstellgerät
ermitteln. Dabei sind 1,5 mm für den Messweg des 3D-Tasters
zu subtrahieren.
2.
Den Taster in die Spindel einsetzen. Kühlmittelzufuhr und
Spindel abschalten.
3.
Bitte exakt senkrecht zum Werkstück antasten, sonst könnten
Messfehler entstehen.
4.
Mit dem Taster vorsichtig der Oberfl äche des Werkstücks nä-
hern, bis sich der große Zeiger zu bewegen beginnt. Dann so
lange weiter tasten bis beide Zeiger (klein und groß) exakt
„0" anzeigen.
5.
Die Spindel steht nun in Höhe der ermittelten Bezugslänge
über dem Werkstück.
Hinweis:
Ein Überfahren der Werkstückkante um bis zu 1,5 mm (kleiner
Zeiger im roten Bereich) ist problemlos. Nach 1,5 mm kommen
mechanische Endanschläge, welche den Tasteinsatz zum Bruch
an der Sollbruchstelle führen um den 3D-Taster zu schützen.
1.
Determine the 3D-Tester reference length with a pre-setting device. Please note that 1,5
mm must be subtracted from this length.
2.
Insert the 3D-Tester into the spindle. Cut-off the coolant supply and turn off the spindle.
3.
Please make sure that the probing is exactly perpendicular. Otherwise, measurement
failures may occur.
4.
Move the 3D-Tester carefully towards the work piece surface until the large indicator
starts moving. Continue until both indicators (large and small) show exactly „0".
5.
Now, the spindle is located at the height of the determined reference length above the
work piece.
Note:
It is not a problem to overrun the edge of the work piece up to 1.5 mm (small pointer in
the red area). After 1.5 mm, there are mechanical limit stops which lead to the probe tip
halting at the predetermined breaking point in order to protect the 3D-Tester.
1.
Determinar la longitud del 3D-taster con un medidor de alturas. Tome nota de que se
debe restar 1,5 mm de esta medición.
2.
Colocar el 3D-taster en el cabezal. Cerrar el paso del refrigerante.
3.
Asegurarse de que el palpador esta exactamente perpendicular para evitar fallos en la
medición.
4.
Mover con cuidado el 3D-taster hacia la superfi cie de la pieza hasta que la aguja mayor
comience a moverse, continuar hasta que las dos agujas marquen „0".
5.
Ahora, el cabezal esta situado a la altura determinada encima de la pieza a mecanizar.
Nota:
No hay problema en sobrepasar el eje de la pieza 1,5 mm (pequeño indicador en zona roja).
Después de 1,5 mm el aparato
tiene topes mecanicos que dirijen al palpador al punto de ruptura para proteger el 3D-
tester.
