Vorbemerkung • Eine Handlungsanweisung wird durch „►” gekennzeichnet: Beispiel: ► Prüfen, ob das Gerät sicher funktioniert. • Eine Reaktion auf die Handlung wird durch „>” gekennzeichnet: Beispiel: > LED 9 leuchtet. 1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet� • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien� • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen�...

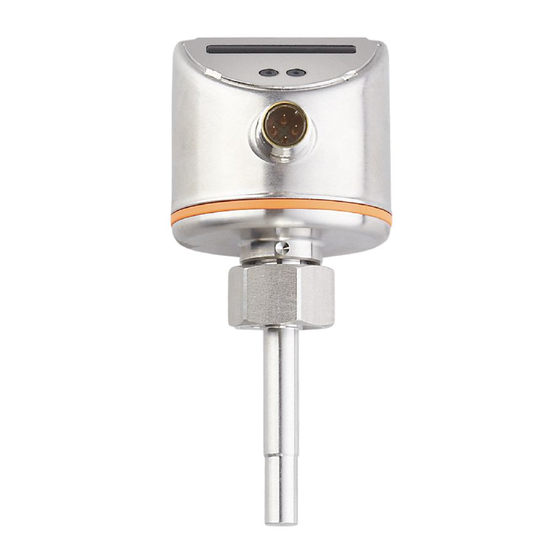

2 Bestimmungsgemäße Verwendung 2.1 Einsatzbereich Das Gerät überwacht die Strömung in flüssigen und gasförmigen Medien� 2.2 Funktionsweise Strömungsüberwachung • Das Gerät erfasst nach dem kalorimetrischen Messprinzip die Strömungs- geschwindigkeit und schaltet den Ausgang: - Ausgang geschlossen, wenn das Medium strömt / Ausgang offen, wenn kein Medium strömt� Dies gilt für das Gerät im Auslieferungszustand: Ausgang = Schließer. Bei Bedarf können Sie den Ausgang auf Öffnerfunktion umstellen (→ 7.2). Danach gilt: Ausgang offen, wenn das Medium strömt. • Steigt die Strömungsgeschwindigkeit, ändert sich der Schaltzustand bei Errei- chen des Schaltpunkts� • Sinkt die Strömungsgeschwindigkeit wieder, ändert sich der Schaltzustand, wenn der Wert „SP minus Hysterese” erreicht ist.
3 Montage Durch Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozess- anschlüsse� • Adapter sind gesondert als Zubehör zu bestellen� Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit ifm- Adaptern gewährleistet� • Für kleine Durchflussmengen sind ifm-Adapterblöcke lieferbar� 3.1 Montageort Generell • Die Sensorspitze soll vollständig vom Medium umflossen werden�...
3.2 Störeinflüsse im Leitungssystem Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u. ä. führen zu Verwirbelungen des Mediums� Dies beeinträchtigt die Funktion des Geräts� Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen: 5...10 x D 3...5 x D Flow High Flow High 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 Setpoint Setpoint D = Rohrdurchmesser; S = Störeinflüsse...
4 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN50178, SELV, PELV. ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: 3 BU Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 3 = BU (blau), 4 = BK (schwarz) 5 Bedien- und Anzeigeelemente Flow High 0 1 2 3 4 5 6 7 8 9 Setpoint 1: Betriebsanzeige...
6 Inbetriebnahme und Einstellungen für Wasser (Für andere Medien als Wasser → 7.1: Low Flow-Abgleich). ► Versorgungsspannung einschalten� > Alle LEDs leuchten auf und verlöschen wieder schrittweise� Während dieser Zeit ist der Ausgang geschlossen (wenn der Ausgang als Schließer konfiguriert ist)� Damit befindet sich das Gerät im Betriebsmodus� ►...
6.2 High Flow-Abgleich (optional) Das Gerät legt die vorhandene Strömung als Normalströmung fest und passt die Displaydarstellung an (alle LEDs außer der Schaltpunkt-LED leuchten grün)� ► Normalströmung in der Anlage fließen lassen� ► Taste drücken und festhalten� > LED 9 leuchtet, nach ca. 5 s blinkt sie. ► Taste loslassen� Damit ist das Gerät an die Strömungsverhältnisse angepasst�...
7.3 Werkseinstellung wieder herstellen (Reset) ► Taste mindestens 15 s lang drücken� > LED 9 leuchtet, nach ca. 5 s blinkt sie. > Nach ca� 15 s blinken LEDs 0���9 orange� ► Taste loslassen. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt: - Arbeitsbereich: 5 ...100 cm/s für Wasser - Schaltpunkt: LED 7 - Ausgangsfunktion: Schließer - Nicht verriegelt� 7.4 Gerät verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehleinga- ben verhindert werden�...
9 Betrieb Nach jedem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise (während dieser Zeit ist der Ausgang geschlossen, wenn der Ausgang als Schließer konfiguriert ist)� Danach ist das Gerät betriebs- bereit� Bei Ausfall oder Unterbrechung der Betriebsspannung bleiben alle Einstellungen erhalten� Betriebsanzeigen Grüner LED-Balken: Aktuelle Strömung innerhalb des Darstellungsbereichs� Anzeige des Schaltpunkts (SP): 0 1 2 3 4 5 6 7 8 9 - LED orange: Ausgang geschlossen.
