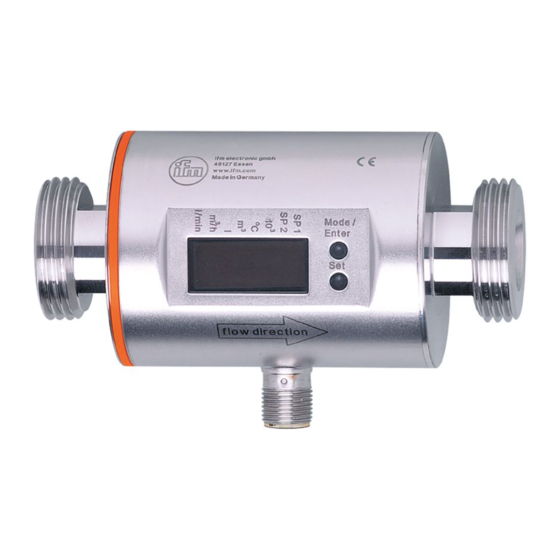

IFM Electronic Efector 300 SM0504 Bedienungsanleitung
IFM Electronic Efector 300 SM0504 Bedienungsanleitung

IFM Electronic Efector 300 SM0504 Bedienungsanleitung

Durchflusssensor

Werbung

Bedienungsanleitung
DE
Magnetisch-induktiver
Durchflusssensor
SM0504

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic Efector 300 SM0504

  • Seite 1 Bedienungsanleitung Magnetisch-induktiver Durchflusssensor SM0504...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Funktion ���������������������������������������������������������������������������������������������������������������4 4�1 Verarbeiten der Messsignale �������������������������������������������������������������������������4 4�2 Durchflussüberwachung ��������������������������������������������������������������������������������4 4�3 Temperaturüberwachung �������������������������������������������������������������������������������4 4�4 Durchfluss- oder Temperaturüberwachung / Analogfunktion �������������������������5 5 Montage ���������������������������������������������������������������������������������������������������������������5 5�1 Montageort ����������������������������������������������������������������������������������������������������5 5�2 Einbau in die Rohrleitung ������������������������������������������������������������������������������8 5�3 Schutz bei hohen Medientemperaturen ���������������������������������������������������������8 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������9...
  • Seite 3: Vorbemerkung

    10 Betrieb �������������������������������������������������������������������������������������������������������������17 10�1 Einstellung der Parameter ablesen �����������������������������������������������������������17 10�2 Wechsel der Anzeigeeinheit im Run-Modus ����������������������������������������������17 10�3 Fehleranzeigen ������������������������������������������������������������������������������������������17 10�4 Allgemeine Betriebsbedingungen ��������������������������������������������������������������18 11 Maßzeichnung �������������������������������������������������������������������������������������������������18 12 Technische Daten ��������������������������������������������������������������������������������������������19 12�1 Einstellbereiche ����������������������������������������������������������������������������������������20 13 Werkseinstellung ���������������������������������������������������������������������������������������������21 1 Vorbemerkung 1.1 Verwendete Symbole ►...
  • Seite 4: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Das Gerät überwacht flüssige Medien� Es erfasst die Prozessgrößen Durchflussmenge und Medientemperatur� Einsatzbereich Leitfähige flüssige Medien mit folgenden Eigenschaften: • Leitfähigkeit: ≥ 20 µS/cm • Viskosität: < 70 cSt bei 104°F (< 70 mm /s bei 40°C) 4 Funktion 4.1 Verarbeiten der Messsignale • Das Gerät zeigt die aktuellen Prozesswerte in einem Display an�...
  • Seite 5: 4�4 Durchfluss- Oder Temperaturüberwachung / Analogfunktion

    4.4 Durchfluss- oder Temperaturüberwachung / Analogfunktion • Analogstartpunkt [ASP] legt fest, bei welchem Messwert das Ausgangssignal 4 mA beträgt� • Analogendpunkt [AEP] legt fest, bei welchem Messwert das Ausgangssignal 20 mA beträgt� Mindestabstand zwischen [ASP] und [AEP] = 20% des Messbereichsendwerts� Beispiel Durchflussüberwachung Werkseinstellung Messbereich skaliert...
  • Seite 6 5 x D 2 x D flow direction flow direction S = Störeinfluss; D = Rohrdurchmesser; F = Durchflussrichtung ► Vor oder in steigender Leitung einbauen� flow direction F = Durchflussrichtung ► Folgende Montageorte sind zu vermeiden: • Direkt vor einer fallenden Leitung� • In einer fallenden Leitung�...
  • Seite 7 • Am höchsten Punkt des Leitungssystems� • Unmittelbar vor einem Rohrauslauf� flow direction flow direction F = Durchflussrichtung Das Gerät kann lageunabhängig eingebaut werden, wenn Folgendes sicherge- stellt ist: - Es können sich keine Luftblasen im Rohrsystem bilden� - Die Rohrleitungen sind stets komplett gefüllt� • An der Ansaugseite einer Pumpe�...
  • Seite 8: 5�2 Einbau In Die Rohrleitung

    5.2 Einbau in die Rohrleitung Das Gerät wird mit Hilfe von Adaptern in die Rohrleitung eingebaut� Adapter sind gesondert als Zubehör zu bestellen� - Bestell-Nr� E40179: 2 Adapter für Rohrleitung R½ + 2 Dichtungen� - Bestell-Nr� E40180: 2 Adapter für Rohrleitung R¾ + 2 Dichtungen� - Bestell-Nr�...
  • Seite 9: Elektrischer Anschluss

    6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: OUT2 OUT1 Pin 1 Pin 3 Pin 4 (OUT1) Analogsignal für Temperatur�...
  • Seite 10: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 2 3 4 5 6 7 8 Mode / Enter 1 bis 8: Indikator-LEDs - LED 1 = aktueller Durchfluss in Liter/Minute� - LED 2 = aktueller Durchfluss in Kubikmeter/Stunde� - LED 3 = aktueller Durchfluss in gallons per minute (gpm)� - LED 4 = aktueller Durchfluss in gallons per hour (gph)�...
  • Seite 11: Menü

    8 Menü 8.1 Menüstruktur °C/°F l/min °C/°F = [Mode/Enter] = [Set] Im Run-Modus sind verschiedene Anzeigeeinheiten zugänglich (je nach Einstelllung der Parameter [SELd], [Uni.F] und [Uni.T], → 10.2).
  • Seite 12: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung ASP1 Analogstartwert für Temperatur� AEP1 Analogendwert für Temperatur� ASP2 Analogstartwert für Durchfluss� AEP2 Analogendwert für Durchfluss� Erweiterte Funktionen / Öffnen der Menü-Ebene 2� HI�F Maximalwertspeicher für Durchfluss� LO�F Minimalwertspeicher für Durchfluss� HI�T Maximalwertspeicher für Temperatur� LO�T Minimalwertspeicher für Temperatur� FOU1 Verhalten von Ausgang 1 im Falle eines internen Fehlers�...
  • Seite 13: Parametrieren

    9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen Mode / ► [Mode/Enter] drücken, bis gewünsch- Enter ter Parameter angezeigt wird.
  • Seite 14 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] Mode / angezeigt wird. Enter ► Kurz [Set] drücken� Mode / Enter > Der erste Parameter des Untermenüs wird angezeigt (hier: [HI�F])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden�...
  • Seite 15: 9�2 Analogwert Für Temperatur Skalieren

    9.2 Analogwert für Temperatur skalieren ► [ASP1] wählen und Wert einstellen, bei dem 4 mA ausgegeben werden� ► [AEP1] wählen und Wert einstellen, bei dem 20 mA ausgegeben werden� 9.3 Analogwert für Durchfluss skalieren ► [ASP2] wählen und Wert einstellen, bei dem 4 mA ausgegeben werden� ►...
  • Seite 16: 9�4�5 Fehlerverhalten Der Ausgänge Einstellen

    9.4.5 Fehlerverhalten der Ausgänge einstellen ► [FOU1] wählen und Wert festlegen: - [On] = Das Analogsignal geht auf den oberen Anschlagwert� - [OFF] = Das Analogsignal geht auf den unteren Anschlagwert� - [OU] = Das Analogsignal entspricht dem Messwert� ► [FOU2] wählen und Wert festlegen: - [On] = Das Analogsignal geht auf den oberen Anschlagwert�...
  • Seite 17: Betrieb

    10 Betrieb Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschaftsverzöge- rungszeit (ca� 5 s) befindet sich das Gerät im Run-Modus (= normaler Arbeitsbe- trieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssi- gnale entsprechend den eingestellten Parametern� • Betriebsanzeigen → Kapitel 7 Bedien- und Anzeigeelemente. • Während der Bereitschaftsverzögerungszeit liegen die Ausgangssignale beim Maximalwert�...
  • Seite 18: 10�4 Allgemeine Betriebsbedingungen

    10.4 Allgemeine Betriebsbedingungen ► Ablagerungen, Gas- und Luftansammlungen im Leitungssystem vermeiden� Bei Medientemperaturen über 50°C können sich einige Bereiche des Gehäuses auf über 65°C erwärmen� ► In diesem Fall Gerät nicht berühren� ► Gehäuse gegen den Kontakt mit entzündlichen Stoffen und gegen unbeabsich- tigtes Berühren sichern�...
  • Seite 19: Technische Daten

    12 Technische Daten Einsatzbereich �����������������������������������������������������������������������������Leitfähige flüssige Medien Leitfähigkeit �������������������������������������������������������������������������������������������������������� ≥ 20 µS/cm Viskosität �������������������������������������������������������������< 70 cSt bei 104°F (< 70 mm²/s bei 40°C) Betriebsspannung [V] �����������������������������������������������������������������������������������������20���30 DC Stromaufnahme [mA]��������������������������������������������������������������������������������������������120 (24 V) Analogausgänge ���������������������������������������������������������� 4 ��� 20 mA; Messbereich skalierbar Max. Bürde [Ω] ����������������������������������������������������������������������������������������������������������������500 Bereitschaftsverzögerungszeit [s]����������������������������������������������������������������������������������������5 Strömungsüberwachung l/min m³/h...
  • Seite 20: 12�1 Einstellbereiche

    Temperaturüberwachung Messbereich [°F / °C] �������������������������������������������������������������������������������� -4���176 / -20���80 Auflösung [°F / °C] ����������������������������������������������������������������������������������������������������0,5 / 0,2 Ansprechzeit [s] ��������������������������������������������������������������� T09 = 30 (Q > 1 l/min / 0,26 gpm) Genauigkeit [°F / °C] �������������������������������������������� ± 4,5 (Q > 0,26 gpm) / ± 2,5 (Q > 1 l/min) Umgebungstemperatur [°F / °C] ���������������������������������������������������������������...
  • Seite 21: Werkseinstellung

    13 Werkseinstellung Werkseinstellung Benutzer-Einstellung ASP1 -4,0 AEP1 176,0 ASP2 0,00 AEP2 30,00 FOU1 FOU2 Uni.F Uni.T °F SELd FLOW Weitere Informationen unter www�ifm�com...
