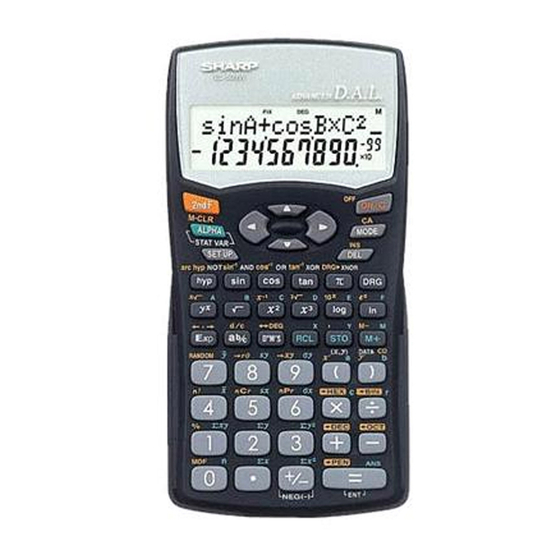

Sharp EL-509W Bedienungsanleitung

WISSENSCHAFTLICHER RECHNER
BEDIENUNGSANLEITUNG
PRINTED IN CHINA / GEDRUCKT IN CHINA / IMPRIMÉ EN CHINE
EINLEITUNG
Besten Dank für den Erwerb dieses wissenschaftlichen Rechners von SHARP,
Modell EL-509W/531W/531WG/531WH.
Anwendungsbeispiele (einschließlich einiger Formeln und Tabellen) siehe
Rückseite der englischen Anleitung. Die Zuordnung zu den einzelnen
Kapiteln erfolgt durch die Zahl rechts der Überschriften.
Diese Anleitung sollte als Referenz gut aufbewahrt werden.
Hinweis: Einige in dieser Gebrauchsanweisung beschriebenen Modelle sind
unter Umständen in manchen Ländern nicht verfügbar.
Betriebshinweise
• Den Rechner nicht in der hinteren Hosentasche herumtragen, da er beim
Hinsetzen beschädigt werden kann. Das Display ist aus Glas und daher
besonders empfindlich.
• Den Rechner von extremer Hitzeeinwirkung, wie z.B. auf dem
Armaturenbrett eines Fahrzeugs oder neben einem Heizgerät, fernhalten.
Vermeiden Sie weiterhin besonders feuchte oder staubige Umgebungen.
• Da dieses Produkt nicht wasserdicht ist, sollten Sie es nicht an Orten
benutzen oder lagern, die extremer Feuchtigkeit ausgesetzt sind. Schützen
Sie das Gerät vor Wasser, Regentropfen, Sprühwasser, Saft, Kaffee,
Dampf, Schweiß usw., da der Eintritt von irgendwelchen Flüssigkeiten zu
Funktionsstörungen führen kann.
• Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder
feuchte Tücher verwenden.
• Den Rechner nicht fallen lassen und keine Gewalt anwenden.
• Die Batterien niemals in offenes Feuer werfen.
• Die Batterien außerhalb der Reichweite von Kindern aufbewahren.
• Produktverbesserungen dieses Gerätes, einschließlich des Zubehörs,
bleiben ohne Vorankündigung vorbehalten.
HINWEIS
• SHARP empfiehlt Ihnen, separat schriftliche Aufzeichnungen aller
wichtigen im Taschenrechner gespeicherten Daten zu erstellen. Unter
bestimmten Umständen können Daten in praktisch jedem elektronischen
Speicher verlorengehen oder geändert werden. Daher übernimmt
SHARP keine Haftung für Daten, die aufgrund von falscher Verwendung,
Reparaturen, Defekten, Batteriewechsel, Verwendung nach Ablauf der
angegebenen Batterielebensdauer oder aus irgendwelchen anderen
Gründen verlorengehen oder anderweitig unbrauchbar werden.
• SHARP übernimmt keine Verantwortung oder Haftung für irgendwelche
zufälligen oder aus der Verwendung folgenden wirtschaftlichen oder
sachlichen Schäden, die aufgrund der falschen Verwendung bzw. durch
Fehlfunktionen dieses Gerätes und dessen Zubehör auftreten,
ausgenommen diese Haftung ist gesetzlich festgelegt.
♦ Den RESET-Schalter (auf der Rückseite) in den folgenden Fällen mit der
Spitze eines Kugelschreibers oder eines ähnlichen Gegenstandes
eindrücken. Verwenden Sie keine Gegenstände mit zerbrechlichen oder
scharfen Spitzen. Beachten Sie, daß beim Drücken des RESET-Schalters
alle gespeicherten Daten verloren gehen.
• Wenn der Rechner zum ersten Mal verwendet wird
• Nach dem Austauschen der Batterien
• Um den gesamten Speicherinhalt zu löschen
• Wenn eine Betriebsstörung auftritt und keine der Tasten mehr funktioniert.
Falls eine Wartung des Rechners notwendig ist, sollte nur ein SHARP-
Händler, eine von SHARP empfohlene Servicestelle oder ein SHARP-
Kundendienst diesen Service vornehmen.
Feste Hülle
ANZEIGE
→
Anzeige für
Gleichungen
• Während der Verwendung werden nicht alle Symbole gleichzeitig angezeigt.
• Einige nicht aktive Symbole können bei der Betrachtung aus einiger
Entfernung dennoch sichtbar werden.
• Es werden nur die Symbole angezeigt, die für die gerade besprochenen
Anweisungen bzw. die Anwendungsbeispiele in dieser Anleitung notwendig
sind.
: Erscheint, wenn die Gleichung nicht auf einmal angezeigt werden
/
kann. Bei Drücken von </> wird der restliche (versteckte)
Teil angezeigt.
FRANÇAIS
DEUTSCH
(verso)
EL-509W
EL-531W
EL-531WG
EL-531WH
MODELL
04LGK (TINSZ0707EH02)
←Symbol
Exponent
Mantisse
: Zeigt an, daß Daten oberhalb/unterhalb dieser Anzeige angesehen
werden können. Diese Anzeigen erscheinen, wenn Menüs,
Mehrzeilen-Playback und statistische Daten angezeigt werden.
Drücken Sie [/] zur Ansicht weiterer Zeilen.
: Erscheint, wenn @ gedrückt wurde. Die in Orangerot ange-
2ndF
gebenen Funktionen sind jetzt aktiviert.
: Zeigt an, daß h gedrückt wurde; die hyperbolischen Funktionen
HYP
sind aktiviert. Wenn @H gedrückt werden, erscheint die
Anzeige "2ndF HYP"; die inversen hyperbolischen Funktionen sind
jetzt aktiviert.
ALPHA : Zeigt an, daß K (STAT VAR), O oder R gedrückt
wurden. Eintrag und Abruf der Speicherinhalte und Wiederaufrufen
der statistischen Daten können ausgeführt werden.
FIX/SCI/ENG: Anzeige der Art der Darstellung eines Wertes und bei
Änderungen im SET UP-Menü.
DEG/RAD/GRAD: Zeigt die Winkeleinheit an. Springt bei Drücken von G
jeweils in die nächste Winkeleinheit um.
: Erscheint, wenn die Statistik-Betriebsart gewählt ist.
STAT
: Zeigt an, daß ein Zahlenwert im unabhängigen Speicher gespeichert
M
wurde.
VOR DEM GEBRAUCH DES RECHNERS
Tastenbezeichnungen, die in dieser Anleitung
verwendet werden
In dieser Anleitung werden folgende Tastenbezeichnungen verwendet:
Bestimmung von e x :
Bestimmung von ln :
Bestimmung von F :
Für die Verwendung der zweiten Funktion einer Taste (in Orangerot über der
Taste dargestellt) wird diese Funktion nach @ angegeben. Vor der Wahl
eines Speichers erst K drücken. Die Zahlen zur Eingabe von Werten
werden nicht als Tasten sondern als einfache Zahlen angegeben.
Ein- und Ausschalten
Zum Einschalten ª und zum Ausschalten @F drücken.
Löschen von Eingaben und Speichern
Die Löschverfahren werden in der folgenden Tabelle beschrieben:
Löschverfahren Eingabe
(Anzeige)
ª
@c
@∏00* 6
@∏10*
7
RESET-Schalter
× : Wird nicht gelöscht
: Wird gelöscht
* 1 Unabhängiger Speicher M.
* 2 Kurzzeitspeicher A-F, X und Y.
* 3 Speicher für das letzte Ergebnis.
4
* Statistische Daten (eingegebene Daten).
¯ x , sx, σ x, n, Σ x, Σ x , ¯ y , sy, σ y, Σ y, Σ y
* 5 2
* 6 Alle Variablen sind gelöscht. Für weitere Hinweise siehe den Abschnitt
"Über die Speicher-Löschtaste".
* 7 Diese Tastenkombination funktioniert genau so wie der RESET-Schalter.
Für weitere Hinweise siehe den Abschnitt "Über die Speicher-Löschtaste".
[Über die Speicher-Löschtaste]
Drücken Sie @∏ zur Anzeige des Menüs.
• Zum Löschen aller Variablen (M, A-F, X, Y, ANS, STAT VAR) 00
oder 0® drücken.
• Zum Rückstellen des Rechners 10 oder 1® drücken.
Beim Rückstellvorgang werden alle gespeicherten Daten gelöscht und die
Grundeinstellungen des Rechners eingestellt.
Eingabe und Korrektur von Gleichungen
[Cursor-Tasten]
• Zum Bewegen des Cursors < oder > drücken. Zum Zurückgehen
auf die Gleichung nach der Anzeige eines Ergebnisses > (<) drücken.
Siehe den nächsten Abschnitt zur Verwendung der Tasten [ und ].
• Im SET UP-Menü und bei anderen Anzeigen die Tasten < bzw. >
verwenden, um den blinkenden Cursor zu bewegen, dann ® (Taste
=) drücken. Zur Ansicht weiterer Zeilen die Tasten [ oder ]
verwenden.
[Betriebsart für Einfügen und Überschreiben bei der Anzeige für
Gleichungen]
• Dieser Rechner verfügt über zwei Bearbeitungsbetriebsarten: Einfügen
(Grundeinstellung) und Überschreiben. Durch Drücken von @'
wird zwischen den beiden Betriebsarten umgeschaltet. Ein dreieckiger
Cursor zeigt an, daß die Eingabe an der Cursorposition eingefügt wird,
während ein rechteckiger Cursor bedeutet, das vorher eingegebene Daten
durch der Eingabe überschrieben werden.
• Zur Eingabe einer Zahl in der Einfügebetriebsart bewegen Sie den Cursor
direkt neben die Stelle, nach der eingefügt werden soll und nehmen Sie
dann die Eingabe vor. Beim Überschreiben wird eine Eingabe unter dem
Cursor durch den neu eingegebenen Wert überschrieben.
• Die Einstellung der Bearbeitungsbetriebsart bleibt erhalten, bis das nächste
Mal ein RESET ausgeführt wird.
[Löschtaste]
• Zum Löschen einer Zahl/Funktion den Cursor auf die zu löschende Zahl/
Funktion bringen und dann d drücken. Wenn sich der Cursor am
rechten Ende einer Gleichung befindet, funktioniert die Taste d wie die
Rückschritt-Taste.
@e
I
Kü
M* 1 A-F, X,Y* 2 STAT*
3
ANS* STAT VAR*
× ×
×
, Σ xy, r, a, b, c.
2
MEM RESET
0 1
4
5
×
