Betriebsanleitung

5.0 Aufbau

5.1 Aufbau

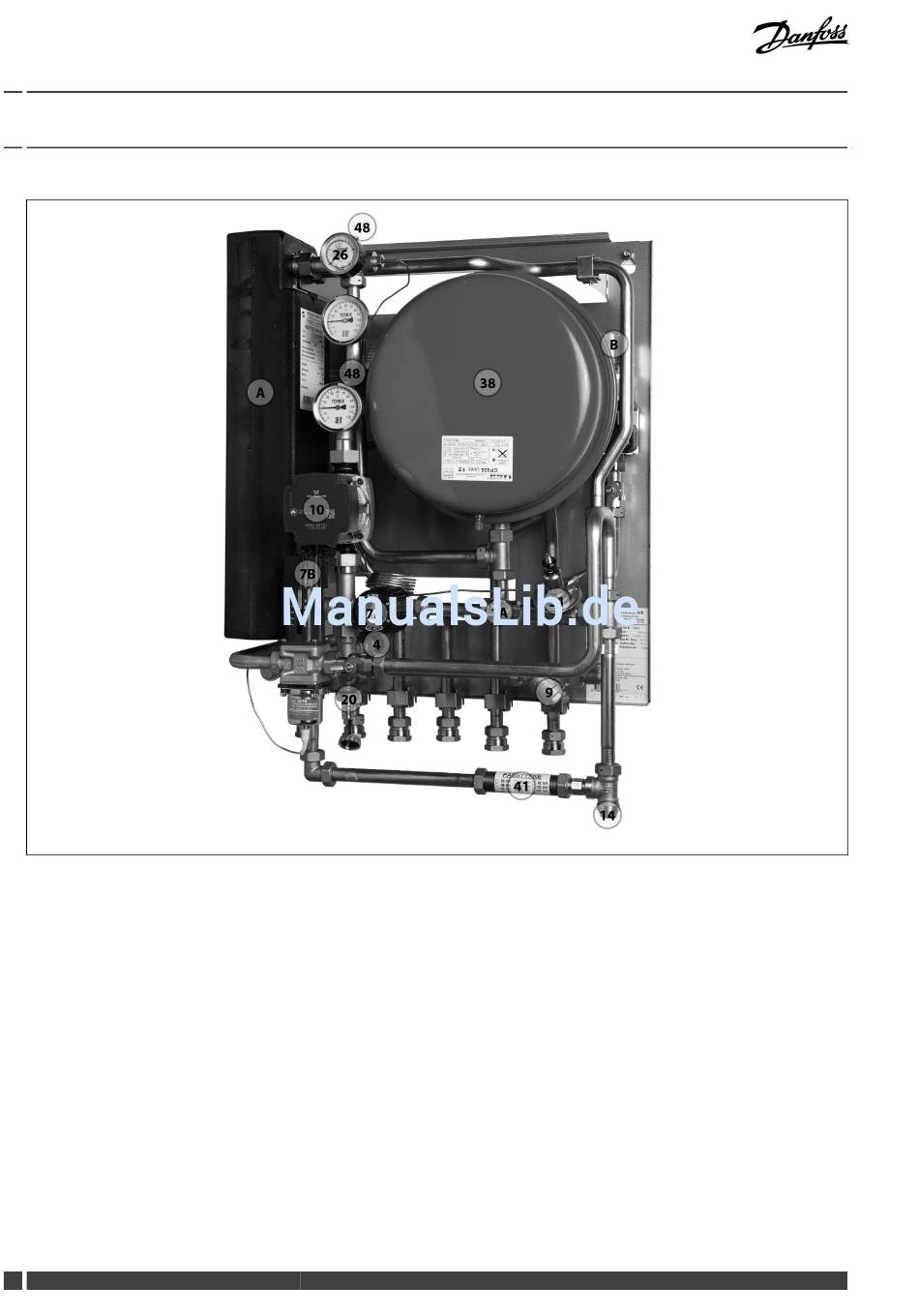

Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen.
Beschreibung des Aufbaus
A Wärmeübertrager, Heizung
B Wärmeübertrager. TWW
1A Sommerventil
4 Sicherheitsventil
7A Temperaturregler, Heizung
7B Temperaturregler, TWW
8 DEN-GT
Termix VVX-B
Schmutzfänger
9
10 Heizungsumwälzpumpe
14 Fühlertasche, Wärmemengenzähler
20 Füll-/Ablaufhahn
26 Manometer
31 Differenzdruckregler
VI.CW.F4.03 / LTY40400
38 Ausdehnungsgefäß
41 Passstück, Wärmemengenzähler
48 Entlüfter, manuell
