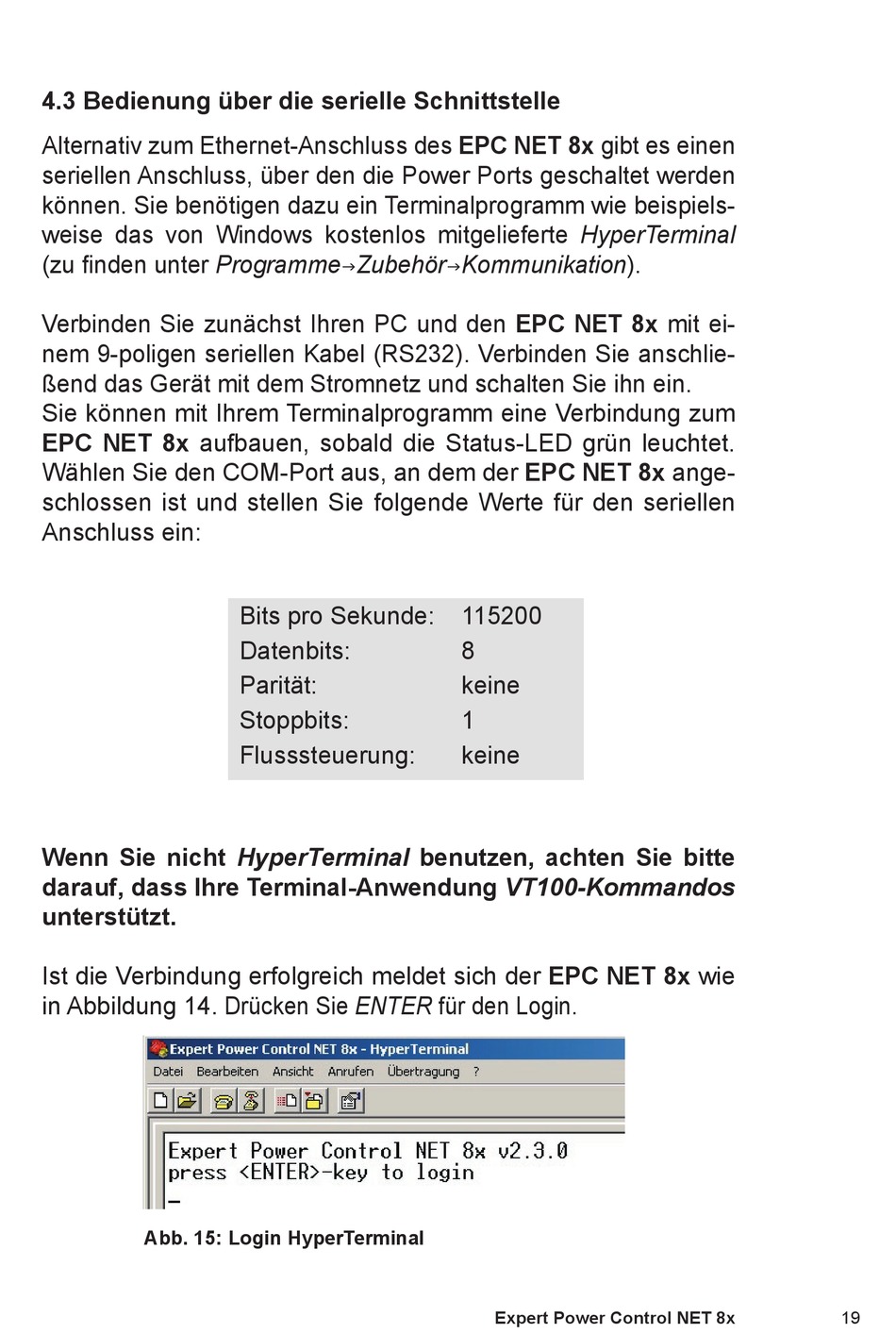

4.3 Bedienung über die serielle Schnittstelle
Alternativ zum Ethernet-Anschluss des EPC NET 8x gibt es einen
seriellen Anschluss, über den die Power Ports geschaltet werden
können. Sie benötigen dazu ein Terminalprogramm wie beispiels-
weise das von Windows kostenlos mitgelieferte HyperTerminal
(zu finden unter Programme
Verbinden Sie zunächst Ihren PC und den EPC NET 8x mit ei-
nem 9-poligen seriellen Kabel (RS232). Verbinden Sie anschlie-
ßend das Gerät mit dem Stromnetz und schalten Sie ihn ein.
Sie können mit Ihrem Terminalprogramm eine Verbindung zum
EPC NET 8x aufbauen, sobald die Status-LED grün leuchtet.
Wählen Sie den COM-Port aus, an dem der EPC NET 8x ange-
schlossen ist und stellen Sie folgende Werte für den seriellen
Anschluss ein:
Wenn Sie nicht HyperTerminal benutzen, achten Sie bitte
darauf, dass Ihre Terminal-Anwendung VT100-Kommandos
unterstützt.
Ist die Verbindung erfolgreich meldet sich der EPC NET 8x wie
in Abbildung 14. Drücken Sie ENTER für den Login.
Abb. 15: Login HyperTerminal
Zubehör
g
Bits pro Sekunde:
Datenbits:
Parität:
Stoppbits:
Flusssteuerung:
Kommunikation).
g
115200
8
keine
1
keine
Expert Power Control NET 8x
19
