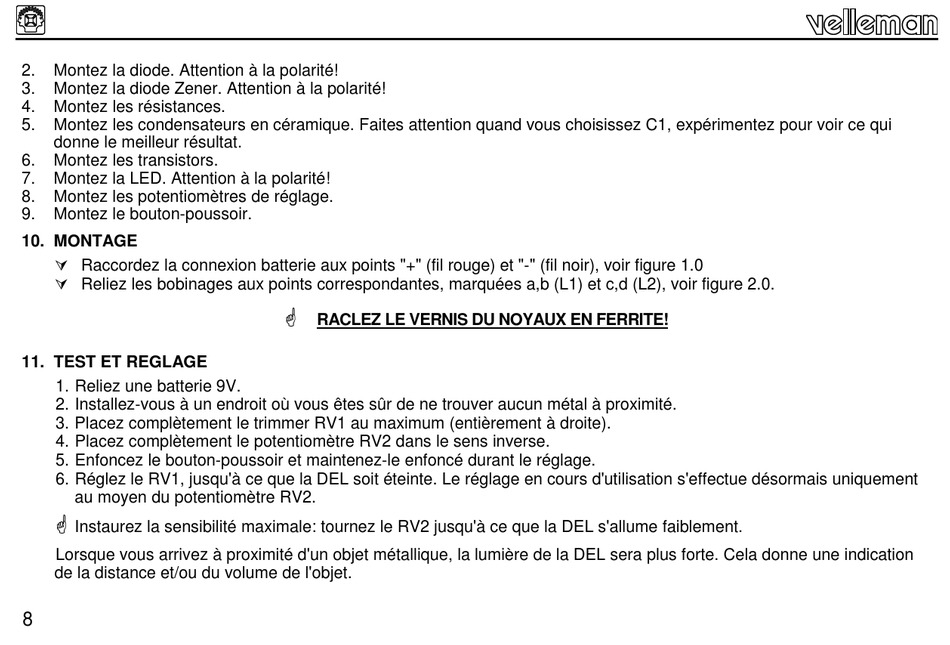

2. Montez la diode. Attention à la polarité!
3. Montez la diode Zener. Attention à la polarité!
4. Montez les résistances.
5. Montez les condensateurs en céramique. Faites attention quand vous choisissez C1, expérimentez pour voir ce qui
donne le meilleur résultat.
6. Montez les transistors.
7. Montez la LED. Attention à la polarité!
8. Montez les potentiomètres de réglage.
9. Montez le bouton-poussoir.
10. MONTAGE
 Raccordez la connexion batterie aux points "+" (fil rouge) et "-" (fil noir), voir figure 1.0
 Reliez les bobinages aux points correspondantes, marquées a,b (L1) et c,d (L2), voir figure 2.0.
11. TEST ET REGLAGE
1. Reliez une batterie 9V.
2. Installez-vous à un endroit où vous êtes sûr de ne trouver aucun métal à proximité.
3. Placez complètement le trimmer RV1 au maximum (entièrement à droite).
4. Placez complètement le potentiomètre RV2 dans le sens inverse.
5. Enfoncez le bouton-poussoir et maintenez-le enfoncé durant le réglage.
6. Réglez le RV1, jusqu'à ce que la DEL soit éteinte. Le réglage en cours d'utilisation s'effectue désormais uniquement
au moyen du potentiomètre RV2.

Instaurez la sensibilité maximale: tournez le RV2 jusqu'à ce que la DEL s'allume faiblement.
Lorsque vous arrivez à proximité d'un objet métallique, la lumière de la DEL sera plus forte. Cela donne une indication
de la distance et/ou du volume de l'objet.
8

RACLEZ LE VERNIS DU NOYAUX EN FERRITE!
