Gebrauchsanweisung
Copyright © 2007
Alle Rechte vorbehalten.
Dieses Handbuch ist urheberrechtlich geschützt.
Das Copyright liegt bei der Firma Medion
Warenzeichen:
®
®
MS-DOS
und Windows
sind eingetragene Warenzeichen der Fa. Microsoft
®
Pentium
ist ein eingetragenes Warenzeichen der Firma Intel
Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.
Technische und optische Änderungen sowie Druckfehler vorbehalten.

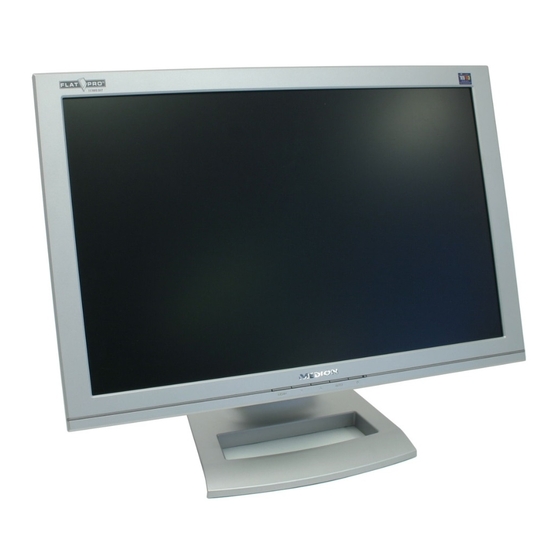

19 Zoll
TFT-Bildschirm
®
.
®
.
®
.
DE
EN
FR
NL
DK
ES
IT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Medion MD 30999 PD
Inhaltszusammenfassung für Medion MD 30999 PD
- Seite 1 19 Zoll TFT-Bildschirm Gebrauchsanweisung Copyright © 2007 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. ® Das Copyright liegt bei der Firma Medion Warenzeichen: ® ® ® MS-DOS und Windows sind eingetragene Warenzeichen der Fa. Microsoft ® ® Pentium ist ein eingetragenes Warenzeichen der Firma Intel Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise zu dieser Anleitung ..........................1 Unsere Zielgruppe ..............................1 Die Qualität .................................1 Der Service .................................1 Bestimmungsgemäßer Gebrauch ........................1 Lieferumfang ................................1 Sicherheitshinweise ..............................2 Betriebssicherheit ...............................2 Aufstellungsort ..............................2 Reparatur................................3 Vorgesehene Umgebung............................3 Stromversorgung ..............................3 Normen / Elektromagnetische Verträglichkeit ....................3 Inbetriebnahme ..............................4 Montage................................4 Vorbereitungen an Ihrem PC..........................4 Unterstütze Bildschirmeinstellungen ......................4 Eigenschaften von Anzeige ...........................5 Bildschirm anschließen............................6... -
Seite 3: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres TFT-Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres TFT-Bildschirms. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des TFT-Bildschirms dem neuen Besitzer weiter geben zu können. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Betriebssicherheit • Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefah- ren nicht immer richtig erkennen. • Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen. • Öffnen Sie niemals das Gehäuse des TFT-Bildschirms (elektrischer Schlag, Kurzschluss und Brandgefahr)! •... -
Seite 5: Reparatur
Reparatur • Überlassen Sie die Reparatur Ihres TFT-Bildschirms ausschließlich qualifiziertem Fachpersonal. • Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner. Vorgesehene Umgebung • Der TFT-Bildschirm kann bei einer Umgebungstemperatur von +5° C bis +35° C und bei einer relativen Luftfeuchtigkeit von <... -
Seite 6: Inbetriebnahme
Inbetriebnahme Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“ auf Seite 2ff. Montage Befestigen Sie den TFT-Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch. (Abb.: Montage Bildschirmfuß) Vorbereitungen an Ihrem PC Wenn Sie an Ihrem Computer bisher einen Röhrenmonitor betrieben haben, müssen Sie ggf. -
Seite 7: Eigenschaften Von Anzeige
Eigenschaften von Anzeige Dieses Windows-Programm bietet Ihnen die Möglichkeit, die Darstellung auf Ihrem Bildschirm anzupassen. Dazu gehören z. B. das Hintergrundbild, der Bildschirmschoner, der Active Desktop (Web) sowie weiterführende Einstel- lungen Ihres Bildschirms und der Grafikkarte. Das Programm kann wie folgt gestartet werden: •... -
Seite 8: Bildschirm Anschließen
Bildschirm anschließen Um den TFT-Bildschirm gleich in Betrieb zu nehmen, lesen Sie bitte das Kapitel „Sicherheitshinweise“ (ab Seite 2ff.). Wir empfehlen, auch die anderen Kapitel zu lesen, um detaillierte Erklärungen und Bedienhinweise zu Ihrem TFT Display zu erhalten. Netz- Strom- Audio - VGA - DVI-D -... -
Seite 9: Der Bildschirmarbeitsplatz
Der Bildschirmarbeitsplatz Beachten Sie bitte: Das Bildschirmgerät soll so aufgestellt sein, dass Spiegelungen, Blendungen und starke Hell- Dunkel-Kontraste vermieden werden (und sei der Blick aus dem Fenster noch so attraktiv!) (Abb.: Bildschirmaufstellung) Die Aufstellung Etwaige Beschwerden resultieren häufig aus einer falschen Aufstellung. Zum Beispiel können sich durch falsche Aufstellung Fenster, Beleuchtungskörper oder auch Einrichtungsgegenstände im Bildschirm spiegeln. - Seite 10 (Abb.: Bildschirmarbeitsplatz) • Handauflagefläche: 5 - 10 cm • Oberste Bildschirmzeile in Augenhöhe oder etwas darunter • Blickabstand: 40 bis 70 cm • Beinfreiheit (vertikal): mind. 65 cm • Beinfreiheit (horizontal): mind. 60 cm Deutsch...
-
Seite 11: Bedienelemente
Bedienelemente (Abb.: Vorderseite Bedienelemente) Funktion Beschreibung Menu/Enter Mit dieser Taste starten Sie das OSD (On Screen Display). Bestätigen Sie die Wahl des zu ändernden Parameters mit dieser Taste. Bei eingeschaltetem OSD wählen Sie mit dieser Taste einen Parameter und verringern den Wert. -
Seite 12: Tft-Bildschirm Einstellen
TFT-Bildschirm einstellen Das On Screen Display (kurz: OSD) ist ein Menü, das über den TFT-Bildschirm kurzzeitig eingeblendet wird. Über das OSD-Menü können Sie bestimmte Parameter des TFT-Bildschirms einstellen. OSD-Menü bedienen 1. Drücken Sie die MENU-Taste, um das OSD zu aktivieren. 2. -
Seite 13: Bild
Bild (Abb.: OSD-Menü - Bild) • Auto-Regulierung Führen Sie mit Hilfe der Taste MENU die automatische Regulierung durch. Es werden automatisch die optimalen Werte für H. Position, V. Position, Phase und Takt des TFT-Bildschirms eingestellt. • Helligkeit Stellen Sie mit Hilfe der Tasten die Helligkeit Ihres TFT-Bildschirms ein. -
Seite 14: Erweitert
Erweitert (Abb.: OSD-Menü - Erweitert) • Schärfe Kontrollieren Sie die Bildschärfe (nur bei einer Auflösung die niedriger ist als 1280x1024) • Farbe Wählen Sie die allgemeine Farbgebung: Benutzer, neutral, warm, oder kalt. • Kalt Blauverschiebung. Vordefinierte Farbeinstellung der Farbkomponenten rot, grün und blau; die Farben können nicht unabhängig voneinander angepasst werden. -
Seite 15: Audio
Audio (Abb.: OSD-Menü - Audio) • Lautstärke Reguliert die Lautstärke der Lautsprecher. • Stumm Schaltet die Lautsprecher stumm. Optionen (Abb.: OSD-Menü - Optionen) • OSD H. Position Stellen Sie die horizontale Position des OSDs ein. • OSD V. Position Stellen Sie die vertikale Position des OSDs ein. TFT-Bildschirm einstellen... -
Seite 16: Werkzeuge
Werkzeuge (Abb.: OSD-Menü - Werkzeuge) • OSD Timeout Stellen Sie ein, wann das OSD, bei Nicht-Nutzung, ausgeblendet werden soll. • OSD Hintergrund Stellen Sie ein, wie durchsichtig der Hintergrund des OSD Menüs sein soll. • Sprache Wählen Sie die Sprache des OSD aus. Mehrere Auswahlmöglichkeiten stehen Ihnen zur Verfügung. Reset Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. -
Seite 17: Stromsparvorrichtungen
Stromsparvorrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Computer / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Status Leistung (Nennwert) Farbe der Leuchtdiode Bereitschaft (ca.) <... -
Seite 18: Kundendienst
Kundendienst Problembehebung Wenn Probleme mit Ihrem TFT-Bildschirm auftreten, vergewissern Sie sich, dass der TFT-Bildschirm ordnungsgemäß installiert ist (lesen Sie das Kapitel „Inbetriebnahme“ ab Seite 4). Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen. Lokalisieren der Ursache Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. -
Seite 19: Benötigen Sie Weitere Unterstützung
Farben werden nicht sauber angezeigt: • Überprüfen Sie die Signalkabelstifte. Wenn Stifte (Pins) verbogen sind, wenden Sie sich an Ihren Kundendienst. • Regeln Sie die Farbeinstellungen im OSD-Menü nach. • Vermeiden Sie die Verwendung von Bildschirmverlängerungskabeln. Die Anzeige ist zu hell oder zu dunkel: •... -
Seite 20: Reinigung
Reinigung Die Lebensdauer des TFT-Bildschirms können Sie durch folgende Maßnahmen verlängern: Achtung! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses. • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. •... -
Seite 21: Pixelfehler Bei Tft-Bildschirmen
Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm ISO 13406-2, Klasse II; welche im Folgenden kurz zusammengefasst sind. -
Seite 22: Vervielfältigung Dieses Handbuchs
Ein 15” - XGA-Display besteht aus 1024 horizontalen und 768 vertikalen Bildpunkten (Pixel), dies sind 786.432 Pixel insgesamt. Bezogen auf eine Million Pixel ergibt dies einen Faktor von rund 0,8. Die Fehlerklasse II erlaubt somit je zwei Fehler vom Typ 1 und Typ 2 und vier Fehler vom Typ 3 und 2 Cluster vom Typ 3. -
Seite 23: Recycling Information
Recycling Information When customer decides to leave MEDION obsolete products for recycling from Europe, please call to the listed places in Europe. Deutschland / Germany Norwegen /Norway Hellmann Process Management GmbH & Co. KG Danrec A/S Adolf-Köhne-Str. 11 Bogøvej 10 49090 Osnabrück, Germany... -
Seite 24: Australien
España / Spain: France / France: Hellmann Worldwide Logistics, S.A. Heppner Overseas Zona Franca Calle No 5-3a Sub-Zona Aéroport de Bordeaux-Merignac Aérogare de fret - Cidex B26 08040 Barcelona 33700 Merignac Aéroport : +34 93 2643870 : +33 556 12 42 99 : +34 93 2643770 : +33 556 34 88 92 +34 93 2641455... -

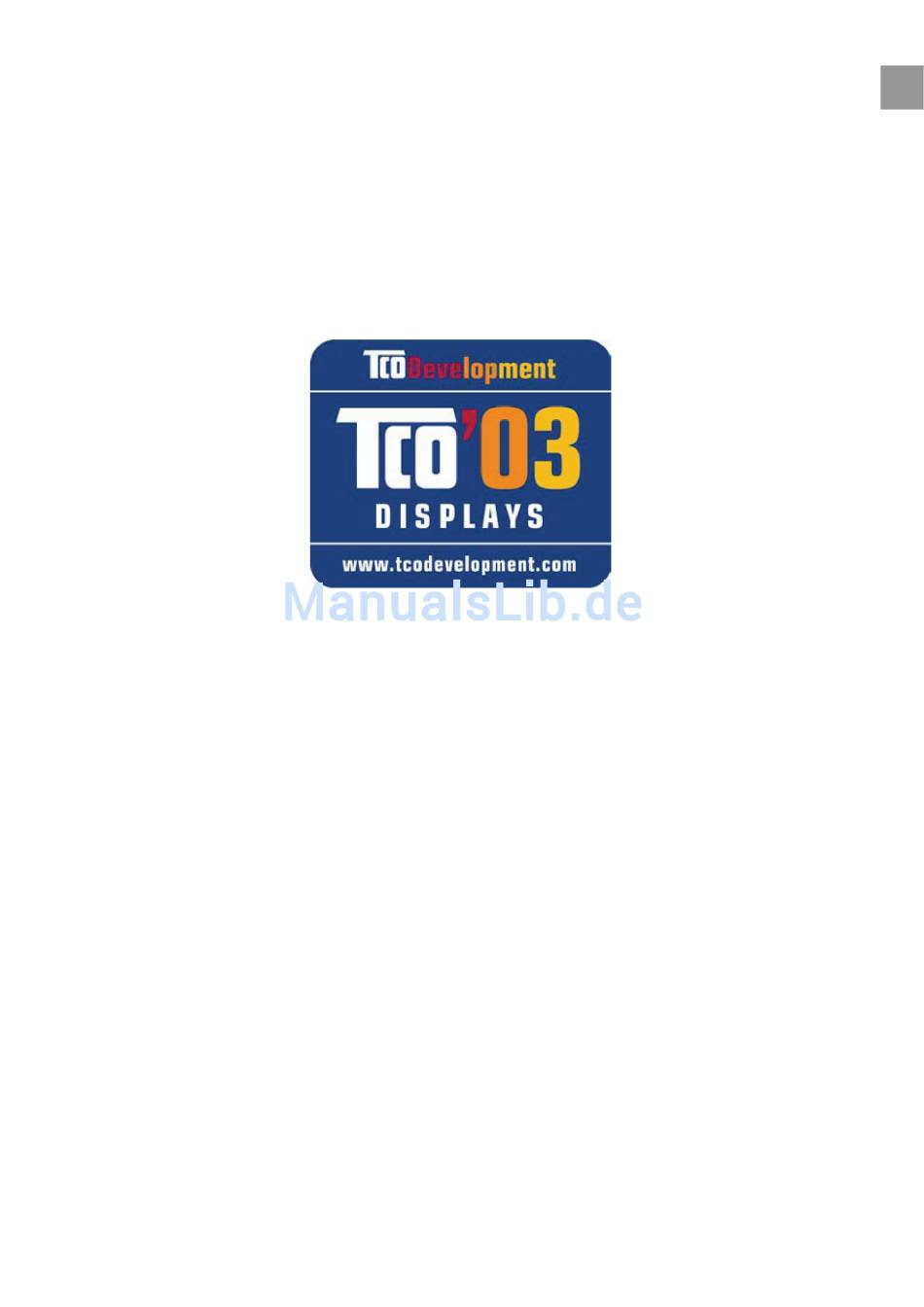

Seite 25: Tco Development
TCO Development Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.
