Zublin Infra Garde 140 Max Installationsanleitung

M. Züblin AG
Neue Winterthurerstrasse 30
CH-8304 Wallisellen
www.zublin.ch
Züblin Elektro GmbH
Marie-Curie-Strasse 2
DE-79618 Rheinfelden-Herten
www.zublin.de
Infra Garde 140 / 200 Max
Edition 7-2017
Art.-Nr. 3140, 3145, 3150, 3155 ( Infra Garde 140 Max )
Art.-Nr. 3160, 3165, 3170, 3175 ( Infra Garde 200 Max )

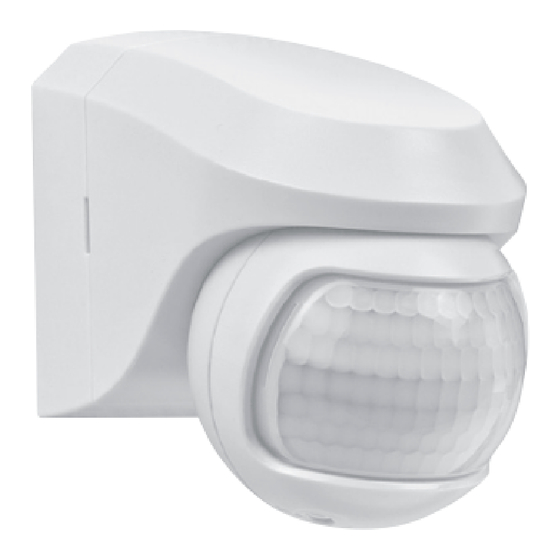

Motion detector Czujnik ruchu
EN PL
Bewegungsmelder Čidlo pohybu
DE CZ
Détecteur de mouvement Detektor pohybu
FR SK
Rilevatore di movimento Senzor gibanja
IT SLO
Detector de movimiento Detektor pokreta
ES HR
INSTALLATION INSTRUCTIONS
EN
1. Product Description
The detector recognises movements of people by passive infrared sensor (PIR).
It reacts most sensitively to motions that are tangential to the monitored area (1a).
Movements directly towards the detector have a reduced sensitivity of approx. -50% (1b).
2. Application
The detector is suitable for indoor or protected outdoor use to control individual lamps.
Observe when installing:
– Install only on stable walls.
– Mask moving objects in the monitored area by covering the lens.
– Do not place any lamps below or less than 1 m next to the detector (2a).
– Do not install in direct cold (2b) or hot air flows (2c).
3. Safety Notes
!
Ensure that the electrical lines are de-energised before installation.
Installation is only permitted by electricians in compliance with local legislation.
4. Installation (5a–c)
The detector is intended for wall installation at a height of 2 to 4 m.
The diameter Ø of the monitored area depends on the installation height (1c).
Install the detector as follows:
– Remove the front cover with a screwdriver (5a).
– Mark and drill holes at the desired mounting site (5b).
– Pull the cable through the grommet (5c).
– Attach the detector with the screw / dowel set.
– Wire the detector according to item 5.
5. Wiring (8a / 8b)
The circuit must be secured with a fuse.
L = Current-conducting line
N = Neutral conductor
L' = Switching output relay
6. Connection of loads
High inrush currents reduce the lifetime of the integrated relay considerably. Observe the technical information of the
lamp or luminaire manufacturer to avoid overloading the relay (3a–b). To keep the circuit/wiring well-arranged, we
recommend switching no more than 3 to 4 detectors in parallel. If there is an above-average number of switching
cycles or in case of increased loads, we recommend switching the load via an external contactor.
!
We recommend connecting electronic ballasts, compact fluorescent lamps
and LED lamps via a contactor; direct connection is not recommended.
7. Configuration
The detector is ready for operation about 1 minute after mains connection.
Then the following parameters can be adjusted:
Time: TIME determines the delay time after the last movement (7a).
Twilight threshold: LUX gradually sets the trigger threshold of the twilight sensor
Z
between daytime mode and 4 nighttime mode (7b).
The detection area is adjusted by aligning the detector optimally to the needs.
The detector can be tilted by 45° and rotated + / - 45° (7c).
The detection range can be limited by covering the corresponding segments
of the lens with tape or the adjustable aperture (6).
8. Display
A detected motion is displayed by the internal LED.
During start-up, the LED flashes permanently (approx. 1 min).
9. Troubleshooting
Relay output does not switch: Relay output switches too often:
– Twilight threshold too high – Reduce range
– Check lamp – Cover lens to mask a specific area
– Check fuse
– Align detector
10. Technical Data
Infra Garde 140 Max Infra Garde 200 Max
Supply voltage 230 V ~ 50 Hz 230 V ~ 50 Hz
1000 W / 5 A resistive (cos ϕ 1.0) 1000 W / 5 A resistive (cos ϕ 1.0)
Switching power 250 VA / 1.25 A inductive (cos ϕ 0.5) 250 VA / 1.25 A inductive (cos ϕ 0.5)
LED 100 W LED 100 W
Detection angle 140° 200°
approx. 11 m frontal and approx. 11 m frontal and
Detection range
approx. 5.5 m side at 3 m height approx. 5.5 m side at 3 m height
Installation height approx. 2–4 m approx. 2–4 m
Lux level control 5–1000 lx 5–1000 lx
Short impulse (approx. 1 s), Short impulse (approx. 1 s),
Timer control
approx. 30 s to 15 min approx. 30 s to 15 min
Protection class class II class II
Protection type IP44 protected against splashing water IP44 protected against splashing water
Temperature range -20 to +55 °C -20 to +55 °C
Dimensions 70x100x100 mm 70x100x100 mm
The crossed-out wheeled dust bin symbol indicates that products must be
collected and disposed of separately from household waste. Use an official
collecting point or contact your retailer where the product was purchased.
1
1c
Infra Garde 200 Max H B1 B2 L
200°
2 m 10 m 10 m 10 m
3 m 11 m 11 m 11 m
4 m 12 m 12 m 12 m
L
Infra Garde 140 Max
140°
L L
INSTALLATIONSANLEITUNG
DE
1. Produktbeschreibung
Der Melder erkennt Personenbewegungen mittels Passiv-Infrarot Sensor (PIR).
Er reagiert am empfindlichsten bei Bewegungen, die tangential zum überwachten Bereich verlaufen (1a).
Bewegungen direkt auf den Melder zu haben eine reduzierte Empfindlichkeit von ca. -50% (1b).
2. Anwendung (2)
Der Melder ist für den Innenbereich oder geschützten Aussenbereich zur Steuerung einzelner Leuchten geeignet.
Bei der Installation beachten:
– Nur an stabilen Wände montieren.
– Bewegliche Gegenstände im überwachten Bereich durch Abkleben der Linse ausblenden.
– Keine Leuchten unterhalb oder weniger als 1 m neben dem Melder platzieren (2a).
– Nicht in direkten Kälte- (2b) oder Wärmeluftstrom (2c) montieren.
3. Sicherheitshinweise
!
Vor der Installation prüfen, dass die elektrischen Leitungen spannungsfrei sind.
Die Installation darf nur durch Elektrofachpersonal unter Einhaltung der landesüblichen
Vorschriften erfolgen.
4. Montage (5a–c)
Der Melder ist für eine Wandmontage von 2 bis 4 m Höhe vorgesehen.
Der Durchmesser Ø des überwachten Bereichs ist abhängig von der Montagehöhe (1c).
Zur Montage:
– Den Melder von der Basis mit einem passenden Schraubenzieher lösen (5a)
– Bohrlöcher am gewünschten Montageort anzeichnen und bohren (5b)
– Leitung durch Kabeldurchführungen ziehen (5c).
– Melder mit Schrauben / Dübel Set befestigen.
– Melder gemäss Punkt 5 verdrahten.
5. Verdrahtung (8a / 8b)
Der Stromkreis muss mit einem Leistungsschutzschalter abgesichert sein.
L = Stromführender Leiter
N = Neutralleiter
L' = Schaltausgang Relais
6. Anschluss von Verbrauchern
Hohe Einschaltströme verkürzen die Lebendsauer des im Melder integrierten Relais gravierend. Beachten Sie die
technischen Angaben des Leuchten- bzw. Leuchtmittelherstellers, damit das Relais nicht überbelastet wird (3a–b).
Um den Schaltkreis übersichtlich zu halten, empfehlen wir maximal 3–4 Melder parallel zu schalten. Bei überdurch-
schnittlich häufigen Schaltzyklen oder bei erhöhten Lasten, empfehlen wir die Last über ein externes Relais / einen
externen Lastschutzschalter zu schalten.
!
Elektronische Vorschaltgeräte, Kompaktleuchtstofflampen und LED-Leuchten empfehlen wir
über einen Lastschutzschalter anzuschliessen; direktes Anschliessen wird nicht empfohlen.
7. Konfiguration
Der Melder ist ca.1 Minute nach dem Anschluss ans Stromnetz betriebsbereit.
Danach können folgenden Parameter justiert werden:
Zeit: Mit TIME wird die Nachlaufzeit nach der letzten Bewegung bestimmt (7a).
Dämmerungsschwelle: Mit LUX wird die Ansprechschwelle des Dämmerungssensors stufenlos
zwischen Z Tagbetrieb und 4 Nachtberieb eingestellt (7b).
Der Erfassungsbereich wird durch das Ausrichten des Melders optimal an die Bedürfnisse angepasst.
Der Melder kann um 45° geneigt und um + / - 45° gedreht werden (7c).
Der Erfassungsbereich kann eingegrenzt werden indem entsprechende Segmente der Linse mit Klebband
oder der anpassbaren Blende abgedeckt werden (6).
8. Anzeige
Eine erfasste Bewegung wird über die interne LED angezeigt.
Während dem Aufstarten blinkt die LED permanent (ca. 1 min).
9. Störungsbeseitigung
Schaltausgang schaltet nicht: Schaltausgang schaltet zu häufig:
– Dämmerungsschwelle zu hoch – Reichweite reduzieren
– Leuchte prüfen – Linse abkleben
– Sicherung prüfen
– Melder ausrichten
10. Technische Daten
Infra Garde 140 Max Infra Garde 200 Max
Nennspannung 230 V ~ 50 Hz 230 V ~ 50 Hz
1000 W / 5 A ohmisch (cos ϕ 1,0) 1000 W / 5 A ohmisch (cos ϕ 1,0)
Schaltleistung 250 VA / 1,25 A induktiv (cos ϕ 0,5) 250 VA / 1,25 A induktiv (cos ϕ 0,5)
LED 100 W LED 100 W
Erfassungsbereich 140° 200°
ca. 11 m frontal und ca. 5,5 m seitlich ca. 11 m frontal und ca. 5,5 m seitlich
Reichweite
bei 3 m Höhe bei 3 m Höhe
Montagehöhe ca. 2–4 m ca. 2–4 m
Dämmerungsregler 5–1000 lx 5–1000 lx
Zeitregler Kurzimpuls (ca. 1 s), ca. 30 s bis 15 min Kurzimpuls (ca. 1 s), ca. 30 s bis 15 min
Schutzklasse Klasse II Klasse II
Schutzart IP44 spritzwassergeschützt IP44 spritzwassergeschützt
Temperaturbereich -20 bis +55 °C -20 bis +55 °C
Masse 70x100x100 mm 70x100x100 mm
Die durchgestrichene Mülltonne weist darauf hin, dass das Produkt vom Hausmüll
getrennt entsorgt werden muss. Benutzen Sie eine offizielle Sammelstelle, oder geben
Sie das Gerät dem Händler zurück, bei welchem das Produkt gekauft wurde.
2 2a 2b 2c 4
100 mm
>1m
x z
100 mm 75mm
3
3a
max. 500 VA cos ϕ = 0,5
3b
230 V AC DC
NOTICE D'INSTALLATION
FR
1. Description du produit
Le détecteur détecte les mouvements de personnes à l'aide d'un capteur infrarouge passif (PIR).
Il est plus sensible aux mouvements qui se déroulent tangentiellement à la zone surveillée (1a).
Les mouvements à proximité directe du détecteur ont une sensibilité réduite de -50 % env. (1b).
2. Utilisation
Le détecteur est adapté pour utilisation intérieure ou espaces extérieurs protégés pour commander
des lampes individuelles.
Lors de l'installation, tenir compte des consignes suivantes :
– Monter uniquement sur des mur stables.
– Masquer les objets mobiles dans la zone surveillée en couvrant la lentille de ruban adhésif.
– Ne placer aucune lumière en dessous ou à moins d'1 m de distance du détecteur (2a).
– Ne pas monter dans un flux d'air chaud (2b) ou froid (2c) direct.
3. Consignes de sécurité
!
Avant l'installation, vérifier la mise hors tension des câbles.
L'installation doit exclusivement être effectuée par des électriciens spécialisés dans
le respect des normes nationales.
4. Montage (5a–c)
Le détecteur est prévu pour un montage au mur entre 2 et 4 m de hauteur.
Le diamètre Ø de la zone surveillée dépend de la hauteur de montage (1c).
Pour le montage :
– Relâchez le détecteur de la base avec un tournevis (5a).
– Tracer et percer les trous à l'endroit du montage souhaité (5b).
– Tirer le câble à travers les passages prévu (5c).
– Fixer le détecteur avec le jeu de vis / chevilles.
– Câbler le détecteur conformément au point 5.
5. Câblage (8a / 8b)
Le circuit électrique doit être protégé par un disjoncteur.
L = Conducteur porteur de courant
N = Conducteur neutre
L' = Sortie de commutation de relais
6. Raccordement de consommateurs
Des courants de démarrage élevés réduisent fortement la durée de vie du relais intégré au détecteur. Respecter
les caractéristiques techniques du fabricant des lampes ou des ampoules afin que le relais ne soit pas surchargé
(3a–b). Pour que le circuit reste clair, nous recommandons de brancher au maximum 3 à 4 détecteurs en parallèle.
Si les cycles de commutation sont plus fréquents que la moyenne ou en présence de charges élevées, nous recom-
mandons de brancher la charge par le biais d'un relais externe / d'un disjoncteur de charge externe.
!
Nous recommandons de raccorder les ballasts électroniques, lampes fluorescentes compactes et
lampes à DEL à partir d'un disjoncteur de charge ; un raccordement direct n'est pas recommandé.
7. Configuration
Le détecteur est opérationnel env. 1 minute après le raccordement au réseau électrique.
Ensuite, les paramètres suivants peuvent être ajustés :
Temps : TIME permet de définir la temporisation après le dernier mouvement (7a).
Seuil crépusculaire: LUX permet de régler en continu le seuil de réaction du capteur crépusculaire entre
le fonctionnement Z diurne et le fonctionnement 4 nocturne (7b).
La plage de détection est ajustée en alignant le détecteur de façon optimale aux besoins.
Le détecteur peut être incliné de 45° et + / - 45° en rotation (7c).
La zone de détection peut être limitée par des segments de la lentille avec du ruban
adhésif ou de l'ouverture réglable couverte (6) correspondant.
8. Affichage
Un mouvement détecté est affiché à partir de la DEL interne.
Durant le démarrage, la DEL clignote en permanence (env. 1 min).
9. Dépannage
La sortie de commutation ne commute pas : La sortie de commutation commute trop fréquemment :
– Seuil crépusculaire trop élevé – Réduire la portée
– Vérifier la lampe – Obturer la lentille avec du ruban adhésif
– Vérifier le fusible
– Align le détecteur
10. Données techniques
Infra Garde 140 Max Infra Garde 200 Max
Tension nominale 230 V ~ 50 Hz 230 V ~ 50 Hz
1000 W / 5 A charge ohmique (cos ϕ 1,0) 1000 W / 5 A charge ohmique (cos ϕ 1,0)
Puissance 100 VA / 0,5 A charge inductive (cos ϕ 0,5) 100 VA / 0,5 A charge inductive (cos ϕ 0,5)
LED 100 W LED 100 W
Angle de détection 140° 200°
env. 11 m frontale et env. 5,5 m latérale env. 11 m frontale et env. 5,5 m latérale
Portée
pour une hauteur de 3 m pour une hauteur de 3 m
Hauteur de montage env. 2–4 m env. 2–4 m
Réglage crépusculaire
5–1000 lx 5–1000 lx
impulsion courte (env. 1 s), impulsion courte (env. 1 s),
Temporisation
env. 30 s à 15 min env. 30 s à 15 min
Classe de protection classe II classe II
Type de protection IP44 protection contre les jets d'eau, IP44 protection contre les jets d'eau,
Température d'utilisation -20 à +55°C -20 à +55°C
Dimensions 70x100x100 mm 70x100x100 mm
La poubelle barrée d'une croix indique que le produit doit être traité séparément
des déchets ménagères. Utilisez un point officiel du recyclage, ou retournez
l'appareil a votre revendeur auprès duquel le produit a été acheté.
5
75mm
5b
5a
brown brown
blue blue
green green
45°
5c
+/-45°
6
ISTRUZIONI PER L'INSTALLAZIONE
IT
1. Descrizione del prodotto
Il rilevatore riconosce i movimenti delle persone attraverso un sensore ad infrarossi passivo (PIR) che reagisce
in modo estremamente sensibile ai movimenti che si verificano in posizioni limitrofe all'area monitorata (1a).
I movimenti che si verificano direttamente in direzione del rilevatore presentano una sensibilità ridotta
pari a -50% circa (1b).
2. Applicazione
Il rilevatore è la soluzione ideale per ambienti chiusi o protteti esterne per la gestione delle singole luci.
Durante l'installazione prestare attenzione ai punti riportati di seguito:
– Montare solo su superfici stabili.
– Nascondere gli oggetti mobili nell'area monitorata coprendo la lente.
– Non disporre luci a una distanza inferiore a 1 m del rilevatore (2a).
– Non eseguire il montaggio nel flusso diretto dell'aria fredda (2b) o calda (2c).
3. Indicazioni di sicurezza
!
Prima dell'installazione verificare che i cavi elettrici siano privi di tensioni.
L'installazione è consentita solo ad elettricisti specializzati nel rispetto delle comuni
disposizioni nazionali.
4. Montaggio (4a–c)
Il rilevatore è predisposto per un montaggio a parete ad un'altezza di 2–4 m.
Il diametro (Ø) dell'area monitorata dipende dall'altezza del montaggio (1c).
Indicazioni sul montaggio:
– Rimuovere il pezzo anteriore con un cacciavite (5a).
– Contrassegnare e praticare i fori nel punto d'installazione desiderato (5b).
– Far passare il cavo negli appositi buchi (5c).
– Fissare il rilevatore con le viti nei tasselli.
– Cablare il rilevatore secondo le indicazioni del punto 5.
5. Cablaggio (8a / 8b)
Il circuito elettrico deve essere protetto con un fusibile.
L = Cavo sotto tensione
N = Cavo neutro
L' = Uscita di commutazione relè
6. Collegamento delle utenze
Le correnti d'entrata elevate riducono seriamente la durata del relè integrato nel rilevatore. Prestare attenzione
alle specifiche tecniche del produttore di lampade e luci per non sovraccaricare il relè (3a–b). Per una gestione
piú facile dell'installazione, si consiglia di attivare in parallelo un massimo di 3–4 rilevatori. In presenza di cicli
di attivazione con una frequenza superiore alla media o in caso di carichi elevati, si consiglia di impostare il
carico attraverso un relè esterno / un interruttore automatico.
!
Si consiglia di collegare i ballast elettronici, le lampade compatte e le luci LED attraverso
un interruttore automatico dei carichi, ma si sconsiglia il collegamento diretto.
7. Configurazione
Il rilevatore è pronto per l'uso dopo 1 minuto circa dal collegamento alla rete elettrica.
Dopo questa operazione è possibile eseguire l'adeguamento dei parametri riportati di seguito:
Tempo: Con TIME si definisce l'intervallo di tempo dall'ultimo movimento (7a).
Soglia crepuscolare: Con LUX si regola la soglia di attivazione del sensore crepuscolare in modo continuo
tra la Z modalità diurna e la 4 modalità notturna (7b).
Il campo di rilevamento viene regolato allineando il rilevatore in modo ottimale alle esigenze.
Il rivelatore può essere inclinato di 45 ° e ruotato + / - 45 ° (7c).
Il campo di rilevamento può essere limitato in modo specifico coprendo la lente con i necessari segmenti
della copertura inclusa o con del nastro (6).
8. Indicazione
I movimenti rilevati vengono segnalati attraverso il LED interno.
Durante l'avvio il LED lampeggia in modo costante (apross. 1 min).
9. Risoluzione dei malfunzionamenti
L'uscita di commutazione non fa contatto: L'uscita di commutazione si attiva troppo spesso:
– Soglia crepuscolare troppo elevata – Riduzione della sensibilità
– Controllo delle luci collegate – Copertura della lente
– Controllo del fusibile del circuito
– Sensore non correttamente orientato
10. Dati tecnici
Infra Garde 140 Max Infra Garde 200 Max
Tensione nominale 230 V ~ 50 Hz 230 V ~ 50 Hz
1000 W / 5 A res. (cos ϕ 1.0) 1000 W / 5 A res. (cos ϕ 1.0)
250 VA / 1.25 A ind. (cos ϕ 0.5) 250 VA / 1.25 A ind. (cos ϕ 0.5)
Potenza di apertura
LED 100 W LED 100 W
Raggio di azione 140° 200°
appros. 11 m frontale e appros. 11 m frontale e
Campo di rilevazione
appros. 5.5 m laterale a 3 m height appros. 5.5 m laterale a 3 m
Altezza di montaggio appros. 2–4 m appros. 2–4 m
Regolatore del crepuscolo 5–1000 lx 5–1000 lx
Impulso breve (appros.1 s), Impulso breve (appros.1 s),
Regolatore tempo
appros. 30 s fino 15 min appros. 30 s fino 15 min
Classe di protezione class II class II
Tipo di protezione IP44 resistente all'acqua, IP44 resistente all'acqua,
Temperatura -20 fino +55 °C -20 fino +55 °C
Dimensioni 70x100x100 mm 70x100x100 mm
Il contenitore barrato indica che il prodotto deve essere smaltito separatamente
dai rifiuti domestici. Utilizzare un punto ufficiale di riciclaggio o restituire l'unità
al rivenditore dove è stato acquistato il prodotto.
7
L L1 N
blue blue
brown brown black black
brown brown brown brown green green blue blue
45°
7a 7b 7c
+/-45°
8 L 8a L 8b
N N
L' N L L' N L L' N L
INSTRUCCIONES DE INSTALACIÓN
ES
1. Descripción del producto
El detector detecta el movimiento de personas mediante un sensor infrarrojo pasivo (sensor PIR).
Es extremadamente sensible a los movimientos tangenciales que ocurren en la zona supervisada (1a).
En el caso de movimientos en dirección directa al detector, estos presentan una reducción de la sensibilidad
de aproximadamente -50% (1b).
2. Aplicación
El detector es adecuado para uso en interiores o exteriores protegida, sirviendo para controlar luces individuales.
Hay que tener en cuenta durante la instalación:
– Montar sólo en paredes estables.
– Encintar la lente de manera que se oculten los objetos móviles en el área supervisada.
– No posicionar luces por debajo o a menos de 1 m del detector (2a).
– No instalar directamente en corrientes de aire frío (2b) o caliente (2c).
3. ¡Avisos de seguridad!
!
Antes de la instalación, compruebe si los cables eléctricos están desconectados.
La instalación debe realizarla un electricista capacitado de acuerdo con las normativas nacionales.
4. Montaje (5a–c)
El detector está diseñado para su montaje en paredes a una altura de 2 a 4 m.
El Ø diámetro del área supervisada depende de la altura de montaje (1c).
Para el montaje:
– Aflojar la base del detector con un destornillador adecuado (5a).
– Marque y abra los agujeros en el lugar en el que quiere montar el detector (5b).
– Pase el cable a través del agujero para cables (5c).
– Fije el detector mediante tornillos y tacos.
– Conecte los cables del detector según lo descrito en el punto 5.
5. Cableado (8a / 8b)
El circuito eléctrico debe estar protegido por un disyuntor.
L = Conductor de corriente
N = Conductor neutro
L' = Relé de salida de conmutación
6. Conexión de consumidores
Las altas corrientes de irrupción acortan drásticamente la vida útil del relé integrado en el detector. Tenga en cuenta
la información técnica proporcionada por el fabricante de las luces o de las bombillas para no sobrecargar el relé
(3a–b). Para mantener el circuito claro, se recomienda un máximo de 3–4 detectores en paralelo. En caso de ciclos
de conmutación con frecuencia superior a la media o con cargas mayores, se recomienda conectar la carga a través
de un relé externo/un interruptor de circuito de carga externo.
!
Recomendamos que conecte los balastos electrónicos, las lámparas fluorescentes compactas y las
luces LED, a través de un interruptor de circuito de carga; No se recomienda conectar directamente.
7. Configuración
El detector está listo para funcionar aprox. 1 minuto después de la conexión a la red.
Después, pueden ajustarse los siguientes parámetros:
Tiempo: TIME se usa para definir el tiempo de retardo después del último movimiento (7a).
Límite de luminosidad: LUX se usa para ajustar de forma continua el umbral del sensor crepuscular
entre Z modo diurno 4 modo nocturno (7b).
El rango de detección se ajusta alineando el detector de manera óptima a las necesidades.
El detector se puede inclinar en 45° y rotar en + / - 45° (7c).
El rango de detección puede ser limitado por los segmentos de la lente con
cinta o la abertura ajustable cubierta correspondiente (6).
8. Indicación
Si el detector detecta un movimiento, lo indica mediante el LED interno.
Cuando se conecta el detector, el LED parpadea de forma continua (aprox. 1 min).
9. Subsanación de averías
La salida de conmutación no se conecta: La salida de conmutación se conecta
– Límite de luminosidad demasiado alto con demasiada frecuencia:
– Comprobar las luces – Reducir el alcance
– Comprobar los fusibles – Encintar la lente
– Alinear el detector
10. Datos técnicos
Infra Garde 140 Max Infra Garde 200 Max
Tensión nominal 230 V ~ 50 Hz 230 V ~ 50 Hz
1000 W / 5 A carga óhmica (cos ϕ 1,0) 1000 W / 5 A carga óhmica (cos ϕ 1,0)
Potencia de conexión 100 VA / 0,5 A carga inductiva (cos ϕ 0,5) 100 VA / 0,5 A carga inductiva (cos ϕ 0,5)
LED 100 W LED 100 W
Angulo de detección 140° 200°
aprox. 11 m frontal y 5,5 m lateral aprox. 11 m frontal y 5,5 m lateral
Rango de detección
a una altura de 3 m a una altura de 3 m
Altura del montaje aprox. 2–4 m aprox. 2–4 m
Control de nivel de luz 5–1000 lx 5–1000 lx
Cortos impulsos (aprox. 1 s), Cortos impulsos (aprox. 1 s),
Temporizador
aprox. 30 s hasta 15 min aprox. 30 s hasta 15 min
Clase de protección clase II clase II
Tipo de protección IP44 protección contra chorros de agua, IP44 protección contra chorros de agua,
Rango de temperatura -20 hasta +55°C -20 hasta +55°C
Dimensiones 70x100x100 mm 70x100x100 mm
El contenedor con ruedas tachado indica que el producto debe ser tratado
separadamente de los residuos domésticos. Utilice un punto de reciclaje oficial
o devolver la unidad a su distribuidor donde adquirió el producto.
