Montage und Anschluss

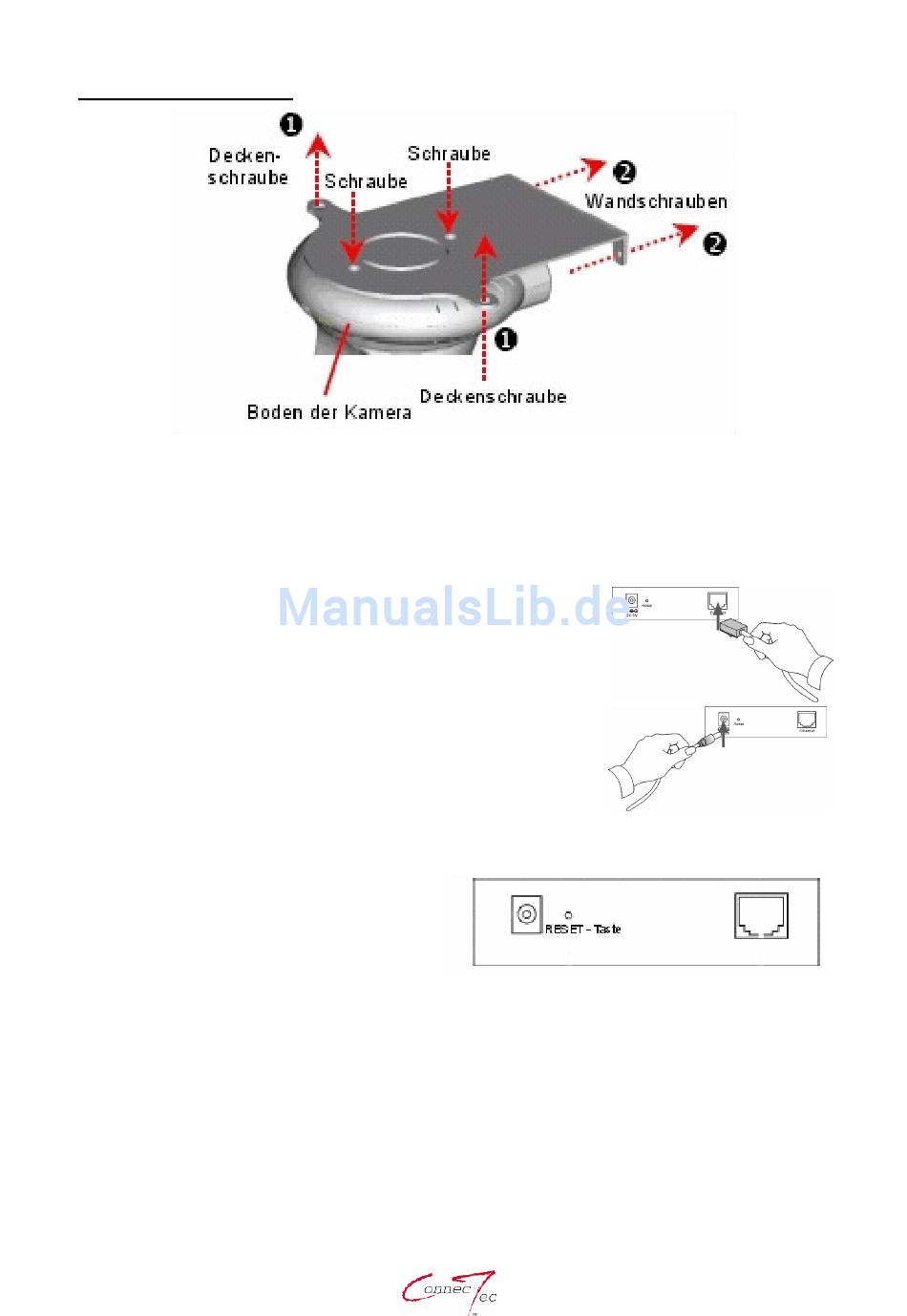

Montage der Metallhalterung
Um die Metallhalterung an der Kamera zu montieren, entfernen Sie zuerst die beiden Gummi-Pads
vom Boden der Kamera. Bringen Sie die Metall-Halterung so am Boden der Kamera an, dass die
beiden Löcher für die Befestigungsschrauben an Metall-Halterung und Kameraboden übereinander zu
liegen kommen.
Schrauben Sie dann die Metall-Halterung mit den beiliegenden Schrauben an den Boden der Kamera
an. Dann können Sie die Kamera an die Decke (1 im Bild) oder an die Wand (2 im Bild) montieren.
Anschluss des Ethernet-Kabels
Verbinden Sie mit Hilfe des beiliegenden Ethernet-Kabels die Kamera
mit Ihrem Netzwerk. Die Ethernet-Buchse befindet sich hinten an der
Kamera.
Anschluss an die Stromversorgung
Verbinden Sie die Kamera mit Hilfe des Netzstromkabels mit der
Stromversorgung. Der Stromversorgungs-Anschluss befindet sich
ebenfalls hinten an der Kamera.
Sie können sehen, dass sie Kamera mit Strom versorgt wird, wenn
die grüne Betriebs-LED (mit „ Power" beschriftet) an der Kamera
leuchtet.
RESET - Taste
Auf der Rückseite der Kamera, rechts neben
dem
Anschluss
für
die
Stromversorgung
befindet sich die im Gehäuse versenkte Reset-
Taste. Mit dieser Taste können Sie die Kamera
direkt und manuell auf die Ausgangseinstellung
zurücksetzen. Das kann zum Beispiel hilfreich sein, wenn es einen Fehler bei der Programmierung
gibt und die Kamera nicht mehr auf Einstellungen reagiert.
Drücken Sie die Taste mit einem spitzen Gegenstand, zum Beispiel einem Stift.
Das Zurücksetzen wird durchgeführt, wenn Sie die Taste für 3 Sekunden gedrückt halten, bis die
Betriebs-LED blinkt und damit anzeigt, dass ein „ Reset" durchgeführt wird. Geben Sie die Taste
dann frei. Die IP-Adresse wird dadurch auch auf die Werkseinstellung 192.168.0.20 zurückgesetzt.
-----------------------------------------------------------------------------------------------------------------
