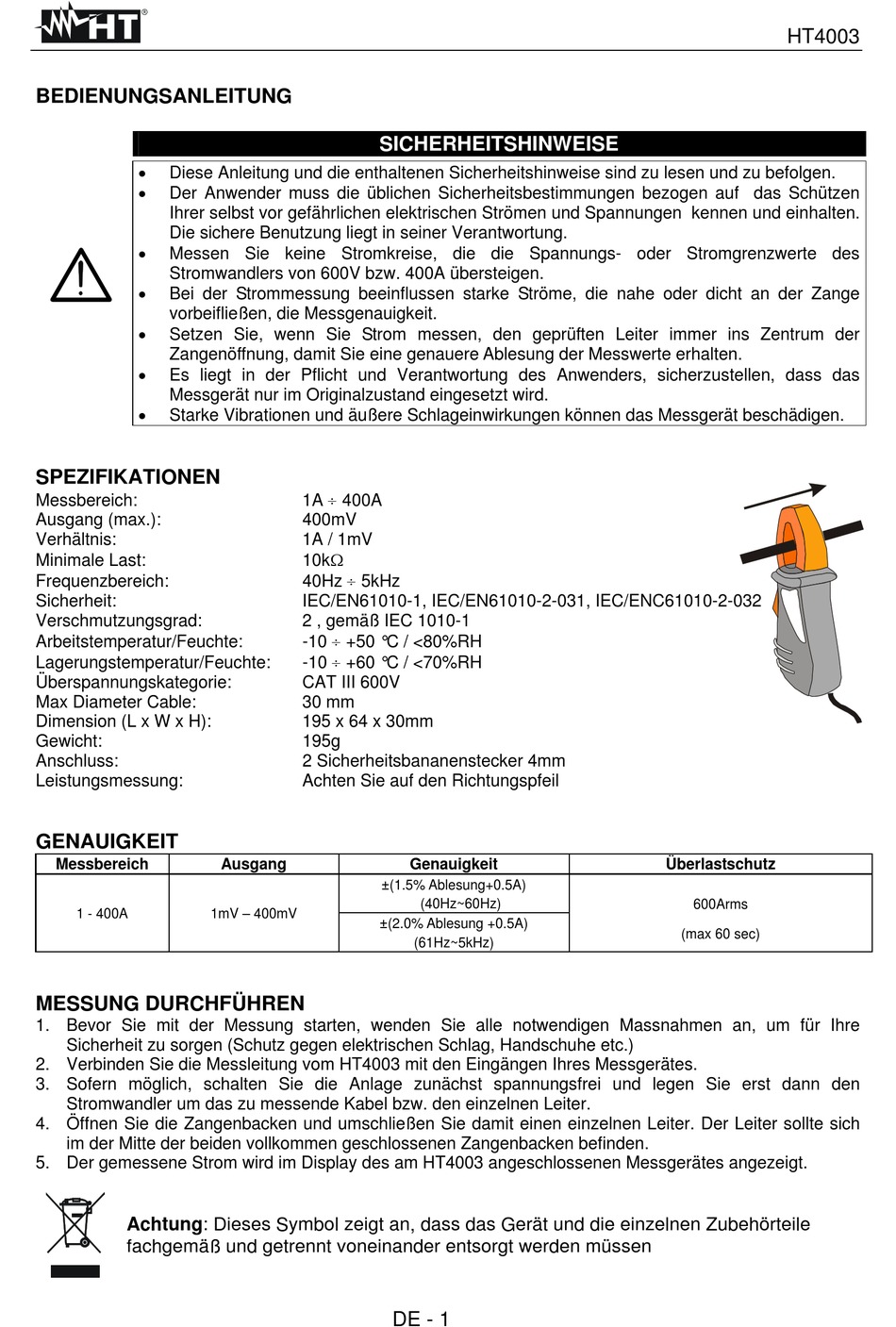

BEDIENUNGSANLEITUNG



Diese Anleitung und die enthaltenen Sicherheitshinweise sind zu lesen und zu befolgen.



Der Anwender muss die üblichen Sicherheitsbestimmungen bezogen auf das Schützen

Ihrer selbst vor gefährlichen elektrischen Strömen und Spannungen kennen und einhalten.

Die sichere Benutzung liegt in seiner Verantwortung.



Messen Sie keine Stromkreise, die die Spannungs- oder Stromgrenzwerte des

Stromwandlers von 600V bzw. 400A übersteigen.



Bei der Strommessung beeinflussen starke Ströme, die nahe oder dicht an der Zange

vorbeifließen, die Messgenauigkeit.



Setzen Sie, wenn Sie Strom messen, den geprüften Leiter immer ins Zentrum der

Zangenöffnung, damit Sie eine genauere Ablesung der Messwerte erhalten.



Es liegt in der Pflicht und Verantwortung des Anwenders, sicherzustellen, dass das

Messgerät nur im Originalzustand eingesetzt wird.



Starke Vibrationen und äußere Schlageinwirkungen können das Messgerät beschädigen.

SPEZIFIKATIONEN

Messbereich:

Ausgang (max.):

Verhältnis:

Minimale Last:

Frequenzbereich:

Sicherheit:

Verschmutzungsgrad:

Arbeitstemperatur/Feuchte:

Lagerungstemperatur/Feuchte:

Überspannungskategorie:

Max Diameter Cable:

Dimension (L x W x H):

Gewicht:

Anschluss:

Leistungsmessung:

GENAUIGKEIT

Messbereich

1 - 400A

MESSUNG DURCHFÜHREN

1. Bevor Sie mit der Messung starten, wenden Sie alle notwendigen Massnahmen an, um für Ihre

Sicherheit zu sorgen (Schutz gegen elektrischen Schlag, Handschuhe etc.)

2. Verbinden Sie die Messleitung vom HT4003 mit den Eingängen Ihres Messgerätes.

3. Sofern möglich, schalten Sie die Anlage zunächst spannungsfrei und legen Sie erst dann den

Stromwandler um das zu messende Kabel bzw. den einzelnen Leiter.

4. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter. Der Leiter sollte sich

im der Mitte der beiden vollkommen geschlossenen Zangenbacken befinden.

5. Der gemessene Strom wird im Display des am HT4003 angeschlossenen Messgerätes angezeigt.

Achtung: Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile

fachgemäß und getrennt voneinander entsorgt werden müssen
