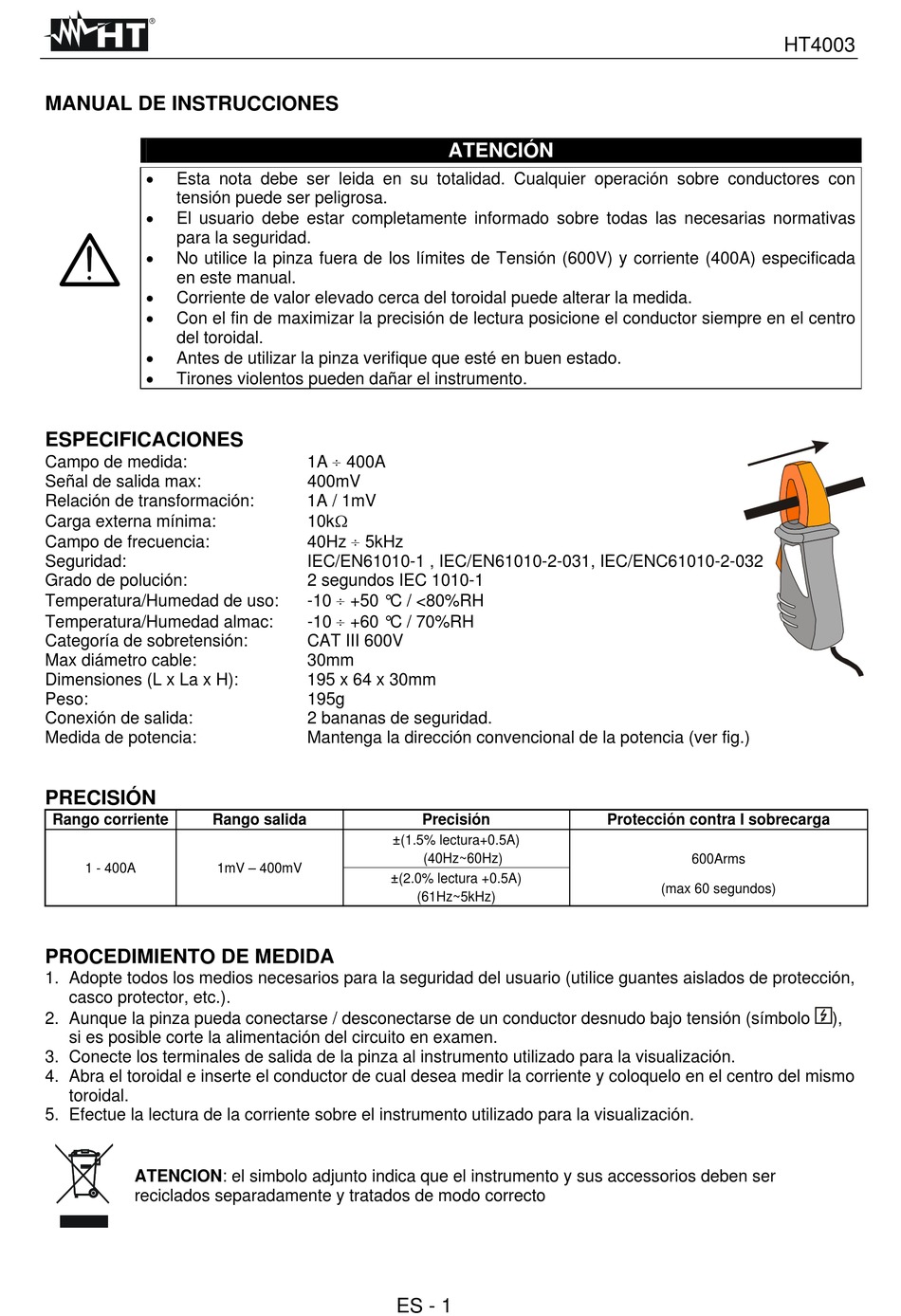

MANUAL DE INSTRUCCIONES

Esta nota debe ser leida en su totalidad. Cualquier operación sobre conductores con
tensión puede ser peligrosa.

El usuario debe estar completamente informado sobre todas las necesarias normativas
para la seguridad.

No utilice la pinza fuera de los límites de Tensión (600V) y corriente (400A) especificada
en este manual.

Corriente de valor elevado cerca del toroidal puede alterar la medida.

Con el fin de maximizar la precisión de lectura posicione el conductor siempre en el centro
del toroidal.

Antes de utilizar la pinza verifique que esté en buen estado.

Tirones violentos pueden dañar el instrumento.

ESPECIFICACIONES

Campo de medida:
Señal de salida max:
Relación de transformación:
Carga externa mínima:
Campo de frecuencia:
Seguridad:
Grado de polución:
Temperatura/Humedad de uso:
Temperatura/Humedad almac:
Categoría de sobretensión:
Max diámetro cable:
Dimensiones (L x La x H):
Peso:
Conexión de salida:
Medida de potencia:
PRECISIÓN
Rango corriente Rango salida
1 - 400A
PROCEDIMIENTO DE MEDIDA
1. Adopte todos los medios necesarios para la seguridad del usuario (utilice guantes aislados de protección,
casco protector, etc.).
2. Aunque la pinza pueda conectarse / desconectarse de un conductor desnudo bajo tensión (símbolo
si es posible corte la alimentación del circuito en examen.
3. Conecte los terminales de salida de la pinza al instrumento utilizado para la visualización.
4. Abra el toroidal e inserte el conductor de cual desea medir la corriente y coloquelo en el centro del mismo
toroidal.
5. Efectue la lectura de la corriente sobre el instrumento utilizado para la visualización.
ATENCION: el simbolo adjunto indica que el instrumento y sus accessorios deben ser
reciclados separadamente y tratados de modo correcto
1A  400A
400mV
1A / 1mV
10k
40Hz  5kHz
IEC/EN61010-1 , IEC/EN61010-2-031, IEC/ENC61010-2-032
2 segundos IEC 1010-1
-10  +50 °C / <80%RH
-10  +60 °C / 70%RH
CAT III 600V
30mm
195 x 64 x 30mm
195g
2 bananas de seguridad.
Mantenga la dirección convencional de la potencia (ver fig.)
1mV – 400mV
ATENCIÓN
Precisión
±(1.5% lectura+0.5A)
(40Hz~60Hz)
±(2.0% lectura +0.5A)
(61Hz~5kHz)
ES - 1
Protección contra I sobrecarga
600Arms
(max 60 segundos)
HT4003
),
