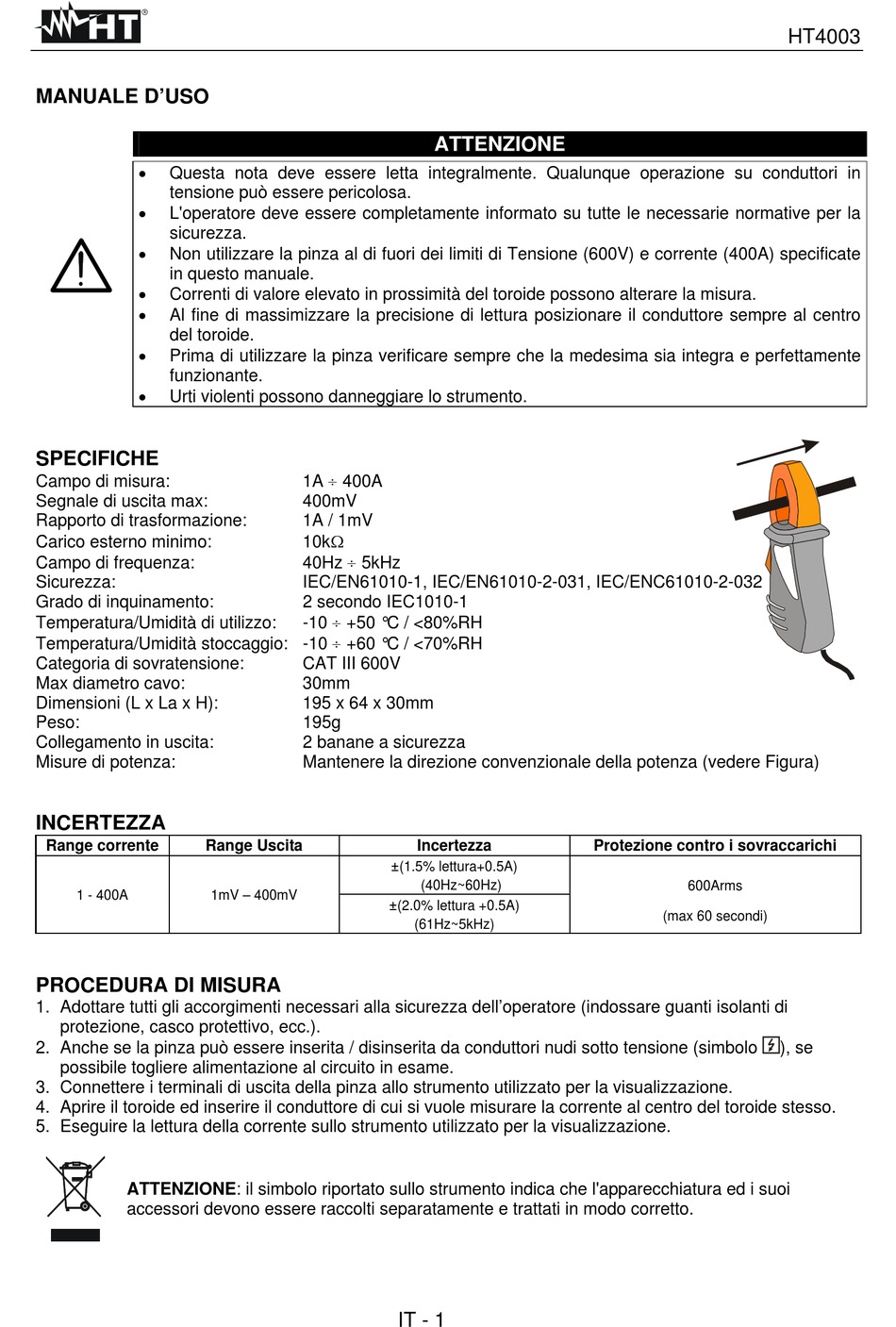

HT HT4003 Bedienungsanleitung Seite 3

MANUALE D'USO

Questa nota deve essere letta integralmente. Qualunque operazione su conduttori in
tensione può essere pericolosa.

L'operatore deve essere completamente informato su tutte le necessarie normative per la
sicurezza.

Non utilizzare la pinza al di fuori dei limiti di Tensione (600V) e corrente (400A) specificate
in questo manuale.

Correnti di valore elevato in prossimità del toroide possono alterare la misura.

Al fine di massimizzare la precisione di lettura posizionare il conduttore sempre al centro
del toroide.

Prima di utilizzare la pinza verificare sempre che la medesima sia integra e perfettamente
funzionante.

Urti violenti possono danneggiare lo strumento.
SPECIFICHE
Campo di misura:
Segnale di uscita max:
Rapporto di trasformazione:
Carico esterno minimo:
Campo di frequenza:
Sicurezza:
Grado di inquinamento:
Temperatura/Umidità di utilizzo:
Temperatura/Umidità stoccaggio: -10  +60 °C / <70%RH
Categoria di sovratensione:
Max diametro cavo:
Dimensioni (L x La x H):
Peso:
Collegamento in uscita:
Misure di potenza:
INCERTEZZA
Range corrente
1 - 400A
PROCEDURA DI MISURA
1. Adottare tutti gli accorgimenti necessari alla sicurezza dell'operatore (indossare guanti isolanti di
protezione, casco protettivo, ecc.).
2. Anche se la pinza può essere inserita / disinserita da conduttori nudi sotto tensione (simbolo
possibile togliere alimentazione al circuito in esame.
3. Connettere i terminali di uscita della pinza allo strumento utilizzato per la visualizzazione.
4. Aprire il toroide ed inserire il conduttore di cui si vuole misurare la corrente al centro del toroide stesso.
5. Eseguire la lettura della corrente sullo strumento utilizzato per la visualizzazione.
ATTENZIONE: il simbolo riportato sullo strumento indica che l'apparecchiatura ed i suoi
accessori devono essere raccolti separatamente e trattati in modo corretto.
1A  400A
400mV
1A / 1mV
10k
40Hz  5kHz
IEC/EN61010-1, IEC/EN61010-2-031, IEC/ENC61010-2-032
2 secondo IEC1010-1
-10  +50 °C / <80%RH
CAT III 600V
30mm
195 x 64 x 30mm
195g
2 banane a sicurezza
Mantenere la direzione convenzionale della potenza (vedere Figura)
Range Uscita
1mV – 400mV
ATTENZIONE
Incertezza
±(1.5% lettura+0.5A)
(40Hz~60Hz)
±(2.0% lettura +0.5A)
(61Hz~5kHz)
IT - 1
Protezione contro i sovraccarichi
600Arms
(max 60 secondi)
HT4003
), se
