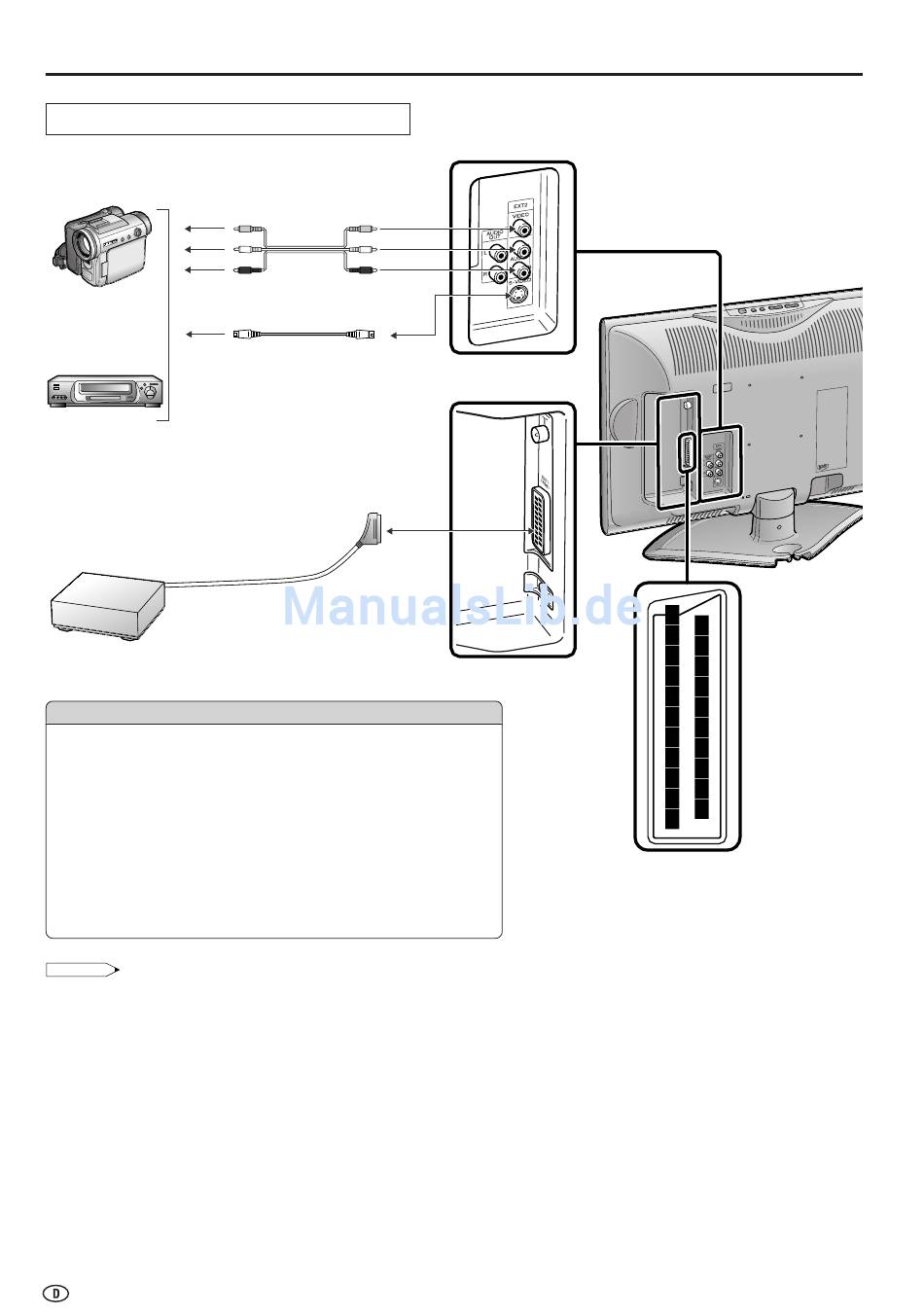

Anschluss von externen Geräten (Fortsetzung)
Anschluss an die EXT1/EXT2 Buchsen
Video
Audio (L)
Audio (R)
Camcorder
S-Video
Videorecorder
Decoder
21-polige Euro-SCART (RGB)
1. Audioausgang rechts
2. Audioeingang rechts
3. Audioausgang links
4. Gemeinsame Masse für Audio
5. Masse für Blau
6. Audioeingang links
7. Eingang Blau
8. Audio-/Video-Steuerung
9. Masse für Grün
10. Nicht verwendet
HINWEIS
Note:
• Wenn Ihr Videorecorder (oder andere externe Geräte) über eine S-VIDEO Buchse verfügt, wird eine S-VIDEO Buchse empfohlen.
(Verwenden Sie ein S-Videokabel.)
• Wenn Sie externe Geräte sowohl an S-VIDEO als auch an VIDEO Buchsen anschließen (und Sie EXT2 auswählen), können nur Bilder
von der S-VIDEO Buchse angezeigt werden.
• Sie können nicht mehrere oder synthetisierte Bilder anschauen, indem Sie zwei oder mehrere externe Geräte anschließen. Wenn Sie ein
externes Gerät anschließen müssen Sie sicherstellen, dass die Video- und Audiokabel an den entsprechenden Buchsen angeschlossen sind.
28
Audio-/Videokabel
(im Fachhandel erhältlich)
S-Videokabel
(im Fachhandel erhältlich)
21-polige Euro-SCART-Anschluss
(im Fachhandel erhältlich)
11. Eingang Grün
12. Nicht verwendet
13. Masse für Rot
14. Masse
15. Eingang Rot
16. Steuerung Rot/Grün/Blau
17. Masse für Video
18. Masse für Steuerung Rot/Grün/Blau
19. Videoausgang
20. Videoeingang (PAL/SECAM/NTSC)
21. Steckermasse
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
