T-Mobile T-Eumex 5500PC Installation Für Schnellentschlossene

T-Eumex 5500PC/ 6000PC
1

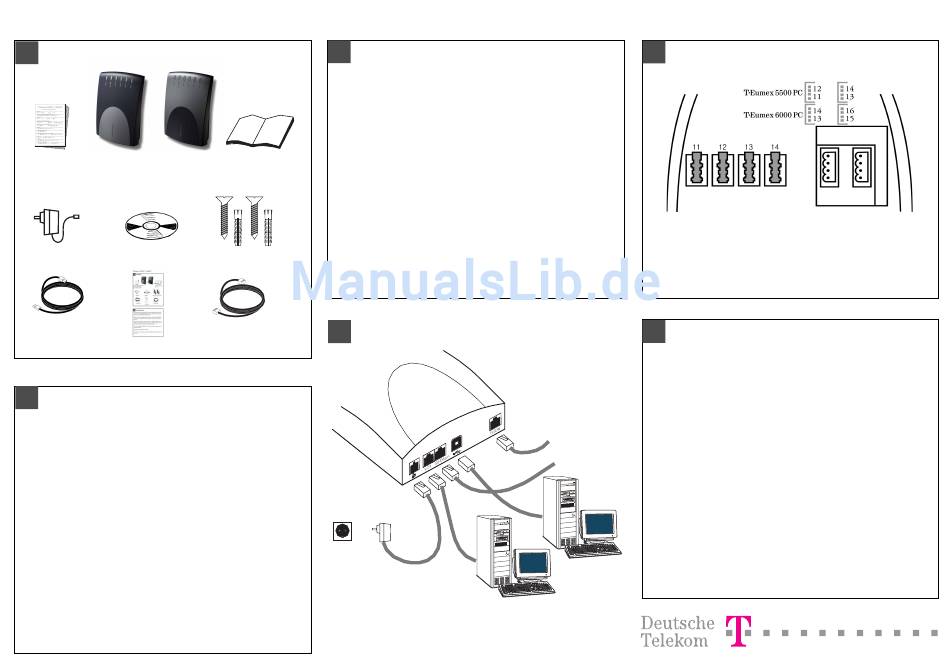

Lieferumfang
1
oder
Kurzbedienungsanleitungen
für analoge Endgeräte
(1x D / 1x GB / 1x TR)
1 Netzteil 1 CD-ROM
1 Kabel USB
1 Leporello
2
Sicherheitshinweise
Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des Ge-
häuses und unsachgemäße Reparaturen können Gefahren für die Benutzer
entstehen und der Garantieanspruch erlischt.
Lassen Sie keine Flüssigkeiten in das Innere der T-Eumex 5500PC/ 6000PC
eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein
könnten.
Während eines Gewitters dürfen Sie die T-Eumex 5500PC/ 6000PC nicht in-
stallieren und auch keine Leitungsverbindungen stecken oder lösen, um sich
nicht der Gefahr eines elektrischen Schlages auszusetzen.
Die T-Eumex 5500PC/ 6000PC ist nur für Anwendungen innerhalb eines Ge-
bäudes vorgesehen.
Verlegen Sie keine Leitungen im Freien.
Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber stol-
pern kann.
Installation für Schnellentschlossene
3
Mindestanforderungen an jeden einzelnen PC
- IBM- oder kompatibler PC mit Festplatte und CD-ROM-Laufwerk
- Pentium II mit einer Taktfrequenz von 233 MHz oder höher
- Arbeitsspeicher mindestens 64 MB
- Microsoft Windows 98/ME/2000/XP
1 Benutzerhandbuch
- USB-Schnittstelle
(Deutsch)
- V.24-Schnittstelle
l
1 Satz Schrauben / Dübe
4
Anschluss des Netzgerätes, des T-ISDN und der PCs
1 Kabel ISDN
220/230V
50 Hz
NTBA
(T-ISDN - Anschluss)
Durchgeschleifter
externer ISDN-Bus
Anschluss für
PC mit USB -
Schnittstelle
Anschluss für PC mit
V.24 - Schnittstelle
5
Zuordnung der Klemmen zu den TAE-Buchsen
Stecken Sie die TAE-Stecker der analogen Endgeräte direkt in die vorgesehe-
nen Buchsen oder verkabeln Sie 2-adrig abgesetzte TAE-Dosen.
Der Abstand zwischen der T-Eumex 5500PC/ 6000PC und den einzelnen
Anschlussdosen darf 800 m nicht überschreiten.
6

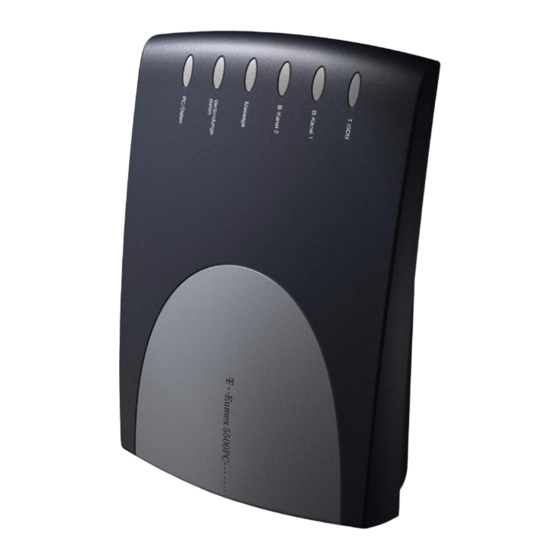

Bedeutung der Leuchtdioden
T-ISDN ein: Die Verbindung vom NTBA zur T- Eumex 5500PC/
6000PC ist in Betrieb genommen worden
blinkt: Blinkt bis zur ersten Verbindung zum T-ISDN.
B-Kanal 1 ein: B-Kanal 1 ist belegt.
B-Kanal 2 ein: B-Kanal 2 ist belegt.
Message ein: Eine neue Sprach- und/oder Faxnachricht ist in Ihrer
T-NetBox gespeichert.
Verbindungsdaten
ein: 1 bis 39 Verbindungsdatensätze sind gespeichert.
blinkt: 40 oder mehr Verbindungsdatensätze sind gespeichert.
Hinweis: ab 50 Datensätze werden die ältesten Daten
überschrieben.
aus: Es sind keine Verbindungsdatensätze gespeichert.
Diese Funktion ist im Auslieferungszustand ausgeschaltet
PC/Daten ein: Die USB-Schnittstelle zum angeschlossenen PC
ist betriebsbereit (CAPI-Treiber ist betriebsbereit).
blinkt: Es findet eine Datenübertragung statt.
aus: Die USB--Schnittstelle zum angeschlossenen PC
ist nicht betriebsbereit (CAPI-Treiber ist nicht betriebs-
bereit).
Die LED hat keine Funktion in Verbindung mit der V.24-Schnittstelle
