 DPA/DRT
de
Di erenzieller
Widerstand
R1
R2
Hinweis: R1 muss
größer sein als R2
•Betrieb
Allgemein
Mit dem DPA/DRT lassen sich mittels zweier unabhängiger
Schaltpunkte Differenzen zweier Widerstandswerte überwachen. Sie
dienen in der Regel zur Überwachung zweier über PT100-Sensoren
gemessener Temperaturen. Hierbei gilt lediglich die Einschränkung,
dass die von R
R .

Konfiguration
Das Schaltverhalten der Alarmrelais wird über die Sollwerte/Totbänder
bestimmt, die über Wendelpotentiometer an der Frontplatte konfiguriert
werden. Die Alarmfunktion (obere und untere Schaltschwelle) sowie
die Spulenerregung (normalerweise erregt/nicht erregt) wird mittels
interner Steckbrücken festgelegt.
4
gemessene Temperatur größer sein muss, als die von
1
Strom-
versorgung

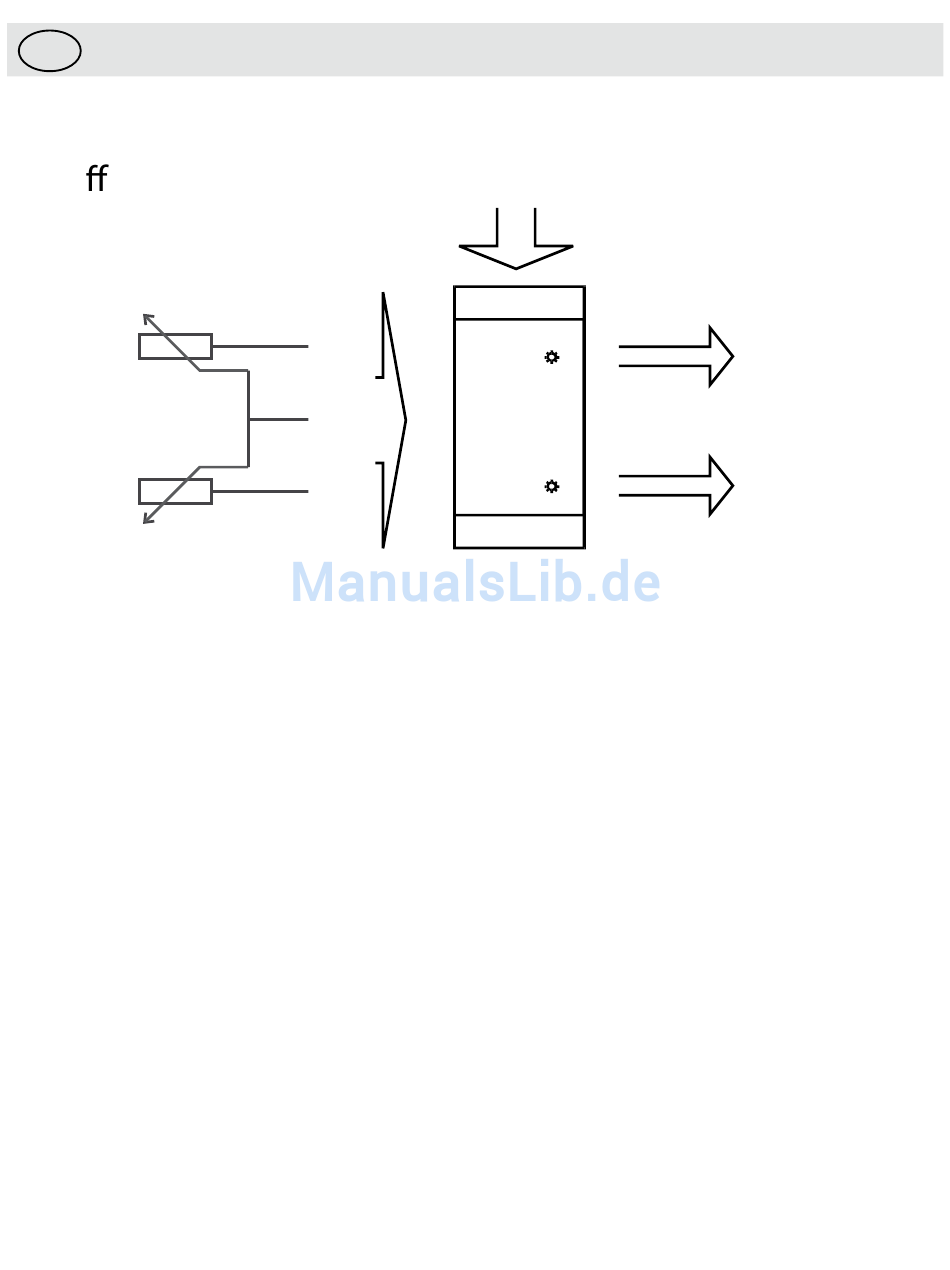

DPA/DRT-Blockschaltbild
Alarm 1
Alarm 2
