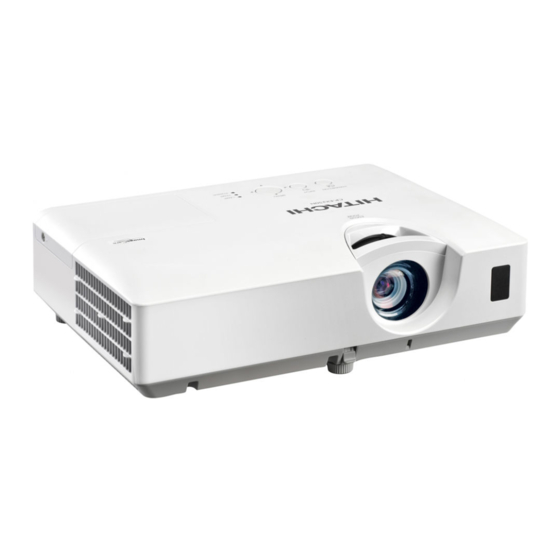

Projektor
CP-EX251N/CP-EX301N/CP-EW301N
Bedienungsanleitung
(detailliert)
Netzwerkhandbuch
Haben Sie vielen Dank für den Kauf dieses Produkts.
Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht.
Informationen zur ordnungsgemäßen Verwendung dieses Produkts finden Sie in
diesem und den anderen Produkthandbüchern.
WARNUNG
 
Gebrauchsanweisungen gelesen haben. Nach dem Lesen sollten sie sie
sorgfältig aufbewahren; vielleicht möchten sie später erneut darin lesen.
Funktionen
Der Projektor verfügt über eine Netzwerk Funktion, die ihnen folgende Features
bereitstellt.
 Web-Steuer: der Projektor kann von einem Computer aus über ein Netzwerk überwacht
und gesteuert werden. (15)
 Netzbrücke: ein externes Gerät kann über den Projektor durch einen Computer
gesteuert werden. (49)
HINWEIS
• Alle Informationen dieser Gebrauchsanleitung können ohne vorherige
Ankündigung geändert werden.
• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen Zwecken.
Sie können leicht vom eigentlichen Projektor abweichen.
• Der Hersteller übernimmt keine Verantwortung für etwaige Fehler in dieser Gebrauchsanleitung.
• Die Vervielfältigung, die Weitergabe - auch auszugsweise - dieses Textes ist ohne
ausdrückliche schriftliche Genehmigung nicht gestattet.
►Überzeugen Sie sich, dass sie vor dem Gebrauch alle
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hitachi CP-EX251N

  • Seite 1 Projektor CP-EX251N/CP-EX301N/CP-EW301N Bedienungsanleitung (detailliert) Netzwerkhandbuch Haben Sie vielen Dank für den Kauf dieses Produkts. Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht. Informationen zur ordnungsgemäßen Verwendung dieses Produkts finden Sie in diesem und den anderen Produkthandbüchern. WARNUNG  ...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt  1. Netzwerk-Funktion ..............4 1.1 Web-Steuerung ..................4 1.2 Die Funktion Netzbrücke ................5 1.3 Weitere Funktionen ..................6 1.3.1 E-mail Alarm ........................6 1.3.2 Ereignis Planung ......................6 1.3.3Bedienung über das Netzwerk ..................6 2. Verbindung mit dem Netzwerk ..........7 2.1 Systemvoraussetzungen ................
  • Seite 3 Inhalt  4. Die Funktion “Netzbrücke” ............ 49 4.1 Anschließen von Geräten ................. 49 4.2 Kommunikations-Setup ................50 4.3 Kommunikationsport ................. 50 4.4 Übertragungsmethode ................51 4.4.1 HALB-DUPLEX ......................51 4.4.2 VOLL-DUPLEX ......................52 5. Weitere Funktionen ..............53 5.1 E-mail Alarm ..................... 53 5.2 Ereignis Planung ..................
  • Seite 4: Netzwerk-Funktion

    1. Netzwerk-Funktion 1. Netzwerk-Funktion Dieses Kapitel vermittelt eine Übersicht über die Netzwerk-Funktion. 1.1 Web-Steuerung Wenn der Projektor über das Netzwerk mit dem Computer verbunden ist, sind Fernbedienung und Statusüberwachung des Projektors mit einem Webbrowser möglich. Zwei Arten von Schnittstellen, „Projektor Web-Kontrolle“ und „Crestron e-Control“, stehen für diesen Projektor zur Verfügung.
  • Seite 5: Die Funktion Netzbrücke

    1. Netzwerk-Funktion 1.2 Die Funktion Netzbrücke Dieser Projektor verfügt über die Funktion NETZBRÜCKE zur gemeinsamen Umsetzung eines Netzwerkprotokolls und einer seriellen Schnittstelle. Mit der Funktion NETZBRÜCKE kann ein Computer, der mit dem Projektor über LAN verbunden ist, ein externes Gerät per RS-232C-Kommunikation mit dem Projektor als Netzwerk-Terminal steuern.
  • Seite 6: Weitere Funktionen

    1. Netzwerk-Funktion 1.3 Weitere Funktionen 1.3.1 E-mail Alarm Der Projektor kann automatisch eine Alarmnachricht an eine bestimmte E-Mail- Adresse schicken, wenn der Projektor einen Betriebszustand erfasst, der eine Wartung erfordert, oder wenn er einen Fehler erfasst. (53) 1.3.2 Ereignis Planung Die Zeitplanfunktion erlaubt Einrichten zeitgesteuerter Ereignisse einschließlich Ein-/Ausschalten.
  • Seite 7: Verbindung Mit Dem Netzwerk

    2. Verbindung mit dem Netzwerk 2. Verbindung mit dem Netzwerk 2.1 Systemvoraussetzungen Die folgenden Ausrüstungsteile sind zum Anschließen des Projektors an Ihren Computer über das Netzwerk erforderlich. ■ Allgemein Der Projektor: 1 Gerät, Computer : mindestens 1 Gerät ■ Einrichtung zum Verbinden des Projektors mit dem Computer Herkömmliche Verbindung über Leitung *1 LAN Leitung (CAT-5 oder größer) : 1 Stück *1: Das System zur Verwendung der Netzwerkfunktion des Projektors erfordert...
  • Seite 8: Verbindung Über Verdrahtetes Lan

    2. Verbindung mit dem Netzwerk Verbindung über verdrahtetes LAN Die Verbindung über verdrahtetes LAN ist möglich. Richten Sie bei der Einbindung in das bestehende Netzwerk das verdrahtete LAN für den Projektor den Anweisungen Ihres Netzwerkadministrators gemäß ein. Einrichten der Verbindung über verdrahtetes LAN 1) Verbinden Sie den Projektor über einen Hub mit einem LAN-Kabel (CAT-5e oder höher) mit dem Computer.
  • Seite 9 2. Verbindung mit dem Netzwerk [Über die IP-Adresse] ■ Manuelle Eingabe Der die Netzwerkadresse bezeichnende Bestandteil der IP-Adresse Ihres Computers muss der Einstellung am Projektor entsprechen. Darüber hinaus darf die gesamte IP-Adresse des Computers nicht die Adresse anderer Geräte des gleichen Netzwerks, einschließlich des Projektors, überlappen. Die Projektoreinstellungen lauten wie folgt.
  • Seite 10: Menü Netzwerk

    2. Verbindung mit dem Netzwerk 2.4 Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼...
  • Seite 11: Alle Löschen

    2. Verbindung mit dem Netzwerk Element Beschreibung Zur Identifizierung innerhalb des Netzwerks kann ein beliebiger Name im Projektor eingerichtet werden. (1) Wählen Sie PROJEKTOR NAME und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird angezeigt. Geben Sie über die eingeblendete Software-Tastatur PROJEKTOR NAME ein.
  • Seite 12 2. Verbindung mit dem Netzwerk Element Beschreibung Konfiguriert das verdrahtete Netzwerk. Die neuen Einstellwerte werden beim Auswählen von "ANWENDEN" gespeichert. HINWEIS Die Einstellwerte werden nicht gespeichert, wenn das Menü vor Auswählen von "ANWENDEN" ausgeblendet wird. Führen Sie nach Ändern der Einstellungen unbedingt "ANWENDEN"...
  • Seite 13 2. Verbindung mit dem Netzwerk Element Beschreibung Bei Auswahl dieses Menüpunkts wird der Info-Dialog mit den Einstellungen für verdrahtetes LAN eingeblendet. Die nachstehenden Informationen werden angezeigt. PASSCODE PROJEKTOR NAME IP-ADRESSE SUBNET-MASKE VORGABE-GATEWAY DNS SERVER DATEN MAC-ADRESSE NETZWERK DATUM U.ZEIT SNTP-SERVER ZEITUNTERSCHIED HINWEIS •...
  • Seite 14 2. Verbindung mit dem Netzwerk Element Beschreibung Wenn Sie die Zeitinformation über das Netzwerk abfragen, geben Sie den SNTP-Server mit der IP- Adresse oder dem Domänennamen an. Bis zu 255 Zeichen können für den Domänennamen eingegeben werden. Sie werden über die Software-Tastatur eingegeben. SNTP- Einzelheiten zum Gebrauch der Software-Tastatur siehe SERVER...
  • Seite 15: Web-Steuerung

    3. Web-Steuerung 3. Web-Steuerung Sie können den Projektor über das Netzwerk von einem Browser auf dem Computer aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind. ■Projektor Web-Kontrolle In Projektor Web-Kontrolle können Sie den Projektor bedienen, Statusinformation wie Lampenzeit abfragen und E-Mail- oder Zeitplaneinstellungen vornehmen.
  • Seite 16 3. Web-Steuerung HINWEIS • Crestron e-Control -Anwendung. Sie müssen ® ® ist eine Flash Player auf Ihrem Computer installiert haben, um Crestron ® ® Adobe Flash ® ® e-Control nutzen zu können. Crestron e-Control wird nur in Webbrowsern angezeigt, die Flash ®...
  • Seite 17: Projektor Web-Kontrolle

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle 3.1.1 Login Um die Funktion Projektor Web-Kontrolle zu benutzen, müssen Sie sich mit Ihrem Benutzernamen und Ihrem Passwort anmelden. Nachfolgend finden Sie die werkseitigen Voreinstellungen für Benutzernamen und Passwort. Anmeldebildschirm Benutzername Administrator <blank> Passwort Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK]. Bei erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt.
  • Seite 18: Netzwerkinformationen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.2 Netzwerkinformationen Zeit die aktuellen Netzwerk Konfigurations Einstellungen des Projektors an. Beschreibung Abschnitt Projektorname Zeigt die Einstellungen für den Projektor Namen. DHCP Zeigt die DHCP-Einstellung an. IP-Adresse Zeigt die aktuelle IP Adresse. Zeigt die Subnetzmaske. Subnetzmaske Zeigt das voreingestellte gateway.
  • Seite 19: Netzwerk Einstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.3 Netzwerk Einstellungen Zeigt und konfiguriert Netzwerk Einstellungen. Beschreibung Abschnitt IP-Konfiguration Konfiguriert Netzwerk Einstellungen. DHCP EIN Aktiviert DHCP. DHCP AUS Disables DHCP. IP-Adresse Configuriert die IP Adresse, sofern DHCP deaktiviert ist. Subnetzmaske Configuriert die Subnetzmaske, sofern DHCP deaktiviert ist. Standardgateway Configuriert den Standardgateway, sofern DHCP deaktiviert ist.
  • Seite 20 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) HINWEIS • Die neuen Konfigurations Einstellungen werden mit dem Neustart der Netzwerk Verbindung aktiv. Nach dem Ändern der Konfigurations Einstellungen, müssen sie die Netzwerk Verbindung neu starten. Sie können die Netzwerk-Verbindung über Netzwerk-Neustart im Hauptmenü neu starten. (38) •...
  • Seite 21: Port-Einstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.4 Port-Einstellungen Zeigt und konfiguriert die Einstellungen der Kommunikationsports. Beschreibung Abschnitt Netzsteuerport1 (Port 23) Konfiguriert command control port 1 (Port 23). Klicken Sie [Ein] um Port 23 zu verwenden. Port geöffnet Klicken Sie [Ein] alls eine Authentifizierung verlangt wird für Authentifizierung diesen Port.
  • Seite 22 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Port-Einstellungen (Fortsetzung) Beschreibung Abschnitt Netzbrückenport Konfiguriert die Netzbrücken-Portnummer. Zum Eingeben der Portnummer. Mit Ausnahme von 41794, 9715, 9716, 9719, 9720, 5900, Portnummer 5500, 4352 kann eine beliebige Zahl zwischen 1024 und 65535 eingerichtet werden. Die Voreinstellung ist 9717. Klicken Sie [Übernehmen] um die Einstellungen zu speichern.
  • Seite 23: E-Mail-Einstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.5 E-Mail-Einstellungen Zeit und konfiguriert E-mail Adressen Einstellungen. Beschreibung Abschnitt Klicken Sie [Ein] um die E-mail Funktion zu nutzen. E-Mail senden Konfigurieren sie die Bedingungen für den E-Mail-Versand bei den Benachrichtigungseinstellungen. Konfiguriert die Adresse des Mail Servers im IP Format. •...
  • Seite 24: Benachrichtigungseinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.6 Benachrichtigungseinstellungen Zeigt und konfiguriert Fehler und Alarm Einstellungen. Benachrichtigungen wie E-Mail können bezüglich der nachstehenden Fehler/ Warnugen eingerichtet werden. Abdeckungsfehler Lüfterfehler Lampenfehler Temperaturfehler Luftzirkulationsfehler Kältefehler Filterfehler Sonstiger Fehler Zeitplanausführungsfehler Lampenzeitalarm Filterzeitalarm  Für Einzelheiten zu den obigen Fehlern/Warnungen siehe Kapitel 5-1.
  • Seite 25 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Benachrichtigungseinstellungen (Fortsetzung) Die Alarm Meldungen werden unten gezeigt. Beschreibung Abschnitt Konfiguriert den Zeitpunkt des Alarms. Alarmzeit (Nur bei Lampenzeitalarm und Filterzeitalarm.) E-Mail senden Klicken Sie [Ein] um den E-mail Alarm zu aktivieren. Konfiguriert das Subjekt-Feld eines zu versendenen E-mails. Die Länge des Subjekt-Feldes darf bis zu 100 E-Mail-Betreff alphanumerische Zeichen umfassen.
  • Seite 26: Zeitplaneinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.7 Zeitplaneinstellungen Zeigt und konfiguriert die Ablaufeinstellungen. HINWEIS • Stellen sich sicher, dass Datum und Zeit eingestellt sind, bevor sie geplante  Ereignisse aktivieren. ( • Für Einzelheiten zu den Zeitplaneinstellungen  siehe 5.2. Ereignisplanung. ( 1) Zeitplanverwaltung Beschreibung Abschnitt...
  • Seite 27 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) Beschreibung Abschnitt Markieren Sie das Kontrollkästchen des auszuführenden Zeitplan Zeitplans. Wählen Sie das Programm. Einzelheiten der in einzelnen Programmen definierten Ereignisse können in der unten auf Programm dem Bildschirm angezeigten Programmliste geprüft werden. Geben Sie das Datum (Monat/Tag) ein, wenn der Zeitplan für Datum (Monat/Tag) ein bestimmtes Datum (1~10) ausgeführt werden soll.
  • Seite 28 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) 2) Programm bearbeiten Die aktuellen Ereigniseinstellungen werden in der Liste angezeigt. Zum Hinzufügen weiterer Funktionen und Events klicken Sie auf die folgenden Gegenstände. HINWEIS • Es können maximal 16 Zeitplan- Programme eingerichtet werden. Maximal 20 Ereignisse können in einem Programm gespeichert werden.
  • Seite 29 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) Beschreibung Abschnitt Öko-Modus ÖKO-1 Konfiguriert die Parameter für die Öko-Modus-Umschaltung. ÖKO-2 INTELLIGENT SPARER Blank Konfiguriert die Parameter für die Ein/Aus-Schaltung der Leerbildschirm-Funktion. Klicken Sie auf die Schaltfläche [Registrieren], um neue Ereignisse zum Programm hinzuzufügen.
  • Seite 30: Datums-/Uhrzeiteinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.8 Datums-/Uhrzeiteinstellungen Zeigt und konfiguriert die Einstellungen von Datum und Zeit. Beschreibung Abschnitt Konfiguriert das aktuelle Datum im Jahr/Monat/Tag Format. Aktuelles Datum Konfiguriert die aktuelle Zeit im Stunde:Minute:Sekunde Aktuelle Uhrzeit Format. Klicken Sie [EIN] um die Daten für Sommer/Winter Zeit Sommerzeit einzustellen und nehmen sie die folgenden Einstellungen vor.
  • Seite 31 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Datums-/Uhrzeiteinstellungen (Fortsetzung) Beschreibung Abschnitt Angabe der Zeitdifferenz. Geben sie dieselbe Zeitdifferenz Zeitzonendifferenz ein wie auf Ihrem Computer. Wenn sie unsichert sind, wenden sie sich an ihren IT Spezialisten. Konfiguriert die SNTP Server Adresse im IP Format. •...
  • Seite 32: Sicherheitseinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.9 Sicherheitseinstellungen Zeigt und konfiguriert Passwörter und andere Sicherheitseinstellungen. Beschreibung Abschnitt Benutzerkonto Konfiguriert Benutzernamen und Passwort. Konfiguriert den Benutzernamen. Benutzername Die Länge der text darf bis zu 255 alphanumerische Zeichen. Konfiguriert das Passwort. Passwort Die Länge der text darf bis zu 255 alphanumerische Zeichen.
  • Seite 33: Projektorsteuerung

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.10 Projektorsteuerung Der Projektor kann über die Elemente auf dem Bildschirm bedient werden. Die Bedienelemente sind im Hauptmenü nach Kategorien aufgeführt. Die meisten Einstellungen haben ein Submenü. Für weitere Einzelheiten, sehen Sie in der Tabelle nach.
  • Seite 34 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt HELLIGKEIT KONTRAST ACCENTUALIZER GAMMA BILD FARB-TEMP. FARBE F-TON SCHÄRFE EINST-SPEICH. BILDFORMAT. Der gewählte Parameter kann je nach Eingangssignal möglicherweise nicht angewendet werden. OVER SCAN V-POSIT ABBILDUNG H-POSIT H-PHASE H-GR. AUTO-ANPASSEN AUSFÜHREN PROGRESSIV VIDEO NR FARBNORM...
  • Seite 35 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt AUTO-ÖKO-MODUS LAMPE & FILTER ÖKO-MODUS FILTERMELDUNG KEYSTONE V INSTALLAT. SETUP STANDBY-MOD. HINWEIS • Die Netzwerk-Funktion steht nicht zur Verfügung, wenn STANDBY-MOD. auf STROMSPAREN gesetzt ist und der Projektor sich im Standby-Modus befindet. Verbinden Sie den Projektor nach Einstellen von STANDBY-MOD.
  • Seite 36: Fernbedienung

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.11 Fernbedienung Die Funktionen auf der gebundelten Fernbedienung sind dem Web- Fernbedienungskontrollschirm zugewiesen. Bedienen Sie den Projektor nicht gleichzeitig mit der Projektor-Fernbedienung und der Web- Fernbedienung. Dies kann zu Betriebsstorungen im Projektor fuhren. • (STANDBY/ON) •...
  • Seite 37: Projektorstatus

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.12 Projektorstatus Zeigt die aktuellen Einstellungen und den Status des Projektors an. Beschreibung Abschnitt Fehlerstatus Zeigt den Fehlerstatus an. Lampenzeit Zeigt die Benutzungsdauer der Lampe an. Filterzeit Zeigt die Benutzungsdauer des Filters an. Zeit den Stromversorgungsstatus an. Power-Status Eingabestatus Zeigt die Eingangssignalquelle an.
  • Seite 38: Netzwerk-Neustart

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.13 Netzwerk-Neustart Starten die Netzwerkverbindung des Projektors neu. Beschreibung Abschnitt Starten die Netzwerkverbindung des Projektors neu, um die Neustart neuen Konfigurationseinstellungen zu aktivieren. HINWEIS • Ein Neustart erfordert eine erneute Anmeldung, damit eine weitere Steuerung oder Konfigurierung des Projektors uber den Web-Browser erfolgen kann.
  • Seite 39: Verbindungsprüfung

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.14 Verbindungsprüfung Prüft, ob das Netzwerk eine Verbindung mit einem DNS-Server oder einem SNTP-Server usw. aufbaut. Beschreibung Abschnitt Klicken Sie nach der Eingabe der IP-Adresse, mit der eine Ziel-IP-Adresse Verbindung hergestellt werden soll, auf die Schaltfläche [Ausführen], um die Verbindung zu prüfen.
  • Seite 40: Crestron E-Control

    3. Web-Steuerung 3.2 Crestron e-Control ® Registrierkarte Zuerst wird der oben abgebildete Main- Bildschirm eingeblendet. Wenn Sie jedoch User Password im Tools-Bildschirm aktiviert haben (44), erscheint das rechts abgebildete Dialogfenster mit der Aufforderung, Ihr Passwort einzugeben. Weitere Bedienvorgänge sind erst nach Eingabe des Passworts möglich. Nach Eingabe des voreingestellten Passworts schließt sich das Dialogfenster und der Main- Bildschirm wird eingeblendet.
  • Seite 41 3. Web-Steuerung ® 3.2 Crestron e-Control (continued) HINWEIS • Wurde für Crestron e-Control unter Netzwerk Einstellungen nicht zur Steuerung ® (19) die Option Aus gewählt, kann Crestron e-Control des Projektors genutzt werden. Aktivieren Sie Crestron e-Control und schließen Sie den Webbrowser. Öffnen Sie den Webbrowser anschließend erneut und geben Sie die IP-Adresse des Projektors ein.
  • Seite 42: Main-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.1 Main-Bildschirm Sie können die grundlegenden Steuerfunktionen des Projektors über diesen Bildschirm bedienen. HINWEIS • Befindet sich der Projektor im Standby-Modus, kann nur die Schaltfläche [Power] bedient werden. 1 Klicken Sie auf eine Schaltfläche und folgen Sie den Bedienschritten. Schaltfläche Beschreibung Schaltet das Gerät ein/aus.
  • Seite 43 3. Web-Steuerung ® 3.2 Crestron e-Control - Main-Bildschirm (Fortsetzung) 3 Klicken Sie auf eine Schaltfläche und folgen Sie den Bedienschritten. Klicken Sie auf die Symbole ◄ / ► links und rechts außen, um die nicht sichtbaren Schaltflächen einzublenden. Schaltfläche Beschreibung Einfrieren-Status ein/aus.
  • Seite 44: Tools-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.2 Tools-Bildschirm Konfiguriert die Einstellungen zwischen Projektor und Crestron -Steuersystem. ® Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. HINWEIS • Werden 2-Bit-Zeichen verwendet, können der Eingabetext bzw. die Ziffern nicht korrekt definiert werden. •...
  • Seite 45 3. Web-Steuerung ® 3.2 Crestron e-Control - Tools-Bildschirm (Fortsetzung) 2 Projector (Fortsetzung) Konfiguriert die Netzwerkeinstellungen des Projektors. Beschreibung Abschnitt DHCP Aktiviert DHCP. IP Address Configuriert die IP Adresse, sofern DHCP deaktiviert ist. Configuriert die Subnetzmaske, sofern DHCP deaktiviert ist. Subnet Mask Configuriert den Standardgateway, sofern DHCP deaktiviert ist.
  • Seite 46: Info-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.3 Info-Bildschirm Zeigt die aktuellen Einstellungen und den Status des Projektors an. Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. 1 Projector Information Beschreibung Abschnitt Projector Name Zeigt die Einstellungen für den Projektor Namen. Zeigt den Standortnamen des Projektors an.
  • Seite 47: Help Desk-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.4 Help Desk-Bildschirm Sendet/empfängt Nachrichten an/vom Administrator für Crestron RoomView ® ® Express und Fusion RV Schaltfläche Beschreibung Sendet eine Nachricht. Send Prüfen Sie die empfangene Nachricht.
  • Seite 48: Notfallwarnung

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.5 Notfallwarnung Sendet der Administrator für Crestron RoomView ® Express und Fusion RV ® eine Warnmeldung, wird diese auf dem Bildschirm angezeigt. Sie können die Warnmeldung im Chatformat beantworten. Geben Sie eine Nachricht in das Feld unter der Warnmeldung ein und klicken Sie auf [Send]. HINWEIS •...
  • Seite 49: Die Funktion "Netzbrücke

    4. Die Funktion “Netzbrücke” 4. Die Funktion “Netzbrücke” Dieser Projektor verfügt über die Funktion NETZBRÜCKE zur gemeinsamen Umsetzung eines Netzwerkprotokolls und einer seriellen Schnittstelle. Mit der Funktion NETZBRÜCKE kann ein Computer, der mit dem Projektor über LAN verbunden ist, ein externes Gerät per RS-232C-Kommunikation mit dem Projektor als Netzwerk-Terminal steuern.
  • Seite 50: Kommunikations-Setup

    4. Die Funktion “Netzbrücke” 4.2 Kommunikations-Setup Zum Konfigurieren der Kommunikationseinrichtung mit NETZBRÜCKE für den Projektor verwenden Sie die Optionen im Menü KOMMUNIKATION. Öffnen Sie das Menü des Projektors und wählen Sie das Menü OPT. - SERVICE - KOMMUNIKATION. (Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) 1) Wählen Sie im Menü...
  • Seite 51: Übertragungsmethode

    4. Die Funktion “Netzbrücke” 4.4 Übertragungsmethode Die Übertragungsmethode kann über Menüs nur dann gewählt werden, wenn NETZBRÜCKE bei KOMMUNIKATIONSTYP gewählt ist. (Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) HALB-DUPLEX  VOLL-DUPLEX 4.4.1 HALB-DUPLEX Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d.
  • Seite 52: Voll-Duplex

    4. Die Funktion “Netzbrücke” 4.4 Übertragungsmethode (Fortsetzung) HINWEIS • Mit der Methode HALB-DUPLEX kann der Projektor maximal 254 Byte an Daten auf einmal senden. • Wenn eine Überwachung der Antwortdaten von einem externen Gerät nicht erforderlich und die ANTWORTGRENZZEIT auf AUS eingestellt ist, kann der Projektor die Daten vom Computer ohne Unterbrechung empfangen und an ein externes Gerät weiterleiten.
  • Seite 53: Weitere Funktionen

    5. Weitere Funktionen 5. Weitere Funktionen 5.1 E-mail Alarm Der Projektor kann automatisch eine E-mail Warnung an spezifische E-Mail versenden, wenn der Projektor bestimmte Umstände für Wartung oder einen Fehler bemerkt. HINWEIS • Es können bis zu 5 E-mail Adressen angegeben werden. •...
  • Seite 54 5. Weitere Funktionen HINWEIS • Der Zeitpunkt, zu dem Filterfehler betreffende E-Mails empfangen werden, ist von der Einstellung bei FILTERMELDUNG unter LAMPE & FILTER im Menü SETUP abhängig, mit der die Zeitdauer bis zum Anzeigen der Filtermeldung auf dem Projektionsbildschirm festgelegt wird. Überschreitet die Nutzungszeit des Filters das eingestellte Zeitlimit, wird eine E-Mail gesendet.
  • Seite 55: Mail Einstellungen (23)

    5. Weitere Funktionen Um den E-mail Alarm des Projektors zu verwenden, nehmen sie bitte folgende Einstellungen durch den Browser vor. Mail Einstellungen (23) 1) Wählen Sie [E-Mail-Einstellungen] im Hauptmenü von Projektor Web- Kontrolle. 2) Konfigurieren Sie die einzelnen Menüpunkte auf der Seite E-Mail- Einstellungen.
  • Seite 56: Ereignis Planung

    5. Weitere Funktionen 5.2 Ereignis Planung Die Planungsfunktion ermöglicht es, Ereignisse einzustellen unter Einschluß von Power on / Power off. Der Projektor steuert sich hierbei selbst. Das Einsetzen der Batterie ist erforderlich, wenn Sie das Gerät mit STANDBY- MOD. auf STROMSPAREN (Siehe Benutzerhandbuch – SETUP) verwenden oder ausschalten möchten.
  • Seite 57 5. Weitere Funktionen Nachstehend ist beschrieben, wie ein Zeitplan in Projektor Web-Kontrolle eingerichtet wird. Zur Nutzung der Zeitplan-Funktion ist die Einrichtung von Programmen erforderlich. Verschiedene Ereignisse wie Ein-/Ausschalten des Geräts und Umschalten der Eingangsquelle sowie der Zeitpunkt, zu dem das jeweilige Ereignis ausgeführt werden soll, werden in Programmen registriert.
  • Seite 58 5. Weitere Funktionen 4) Wenn Sie danach sofort ein Programm mit einer anderen Nummer bearbeiten möchten, wählen Sie das zu bearbeitende Programm in der Dropdown-Liste aus und klicken auf die Schaltfläche [Auswählen], um die Anzeige für die Bearbeitung des gewählten Programms aufzurufen. 5) Klicken Sie nach dem Vornehmen der gewünschten Programmeinstellungen auf die Schaltfläche [Zurück], um zum Bildschirm für die Zeitplanverwaltung zurückzukehren.
  • Seite 59: Bedienung Über Das Netzwerk

    5. Weitere Funktionen 5.3 Bedienung über das Netzwerk Sie können den Projektor konfigurieren und über das Netzwerk steuern mit RS- 232C Kommandos. Kommunikations Port Die folgenden beiden Ports dienen der Steuerung. TCP #23 (Netzsteuerport1 (Port 23)) TCP #9715 (Netzsteuerport2 (Port 9715)) HINWEIS •...
  • Seite 60 5. Weitere Funktionen 5.3 Bedienung über das Netzwerk (Fortsetzung) Wenn die Autentifizierung aktiviert ist, werden folgende Einstellungen verlangt. (32) 7) Klicken Sie [Sicherheitseinstellungen] im Hauptmenü. 8) Klicken Sie [Netzsteuerung] und geben Sie das gewünschte Authentisierungs- Passwort ein. * Beachten sie den HINWEIS. 9) Klicken Sie [Übernehmen] Schaltfläche an, um die Einstellungen zu speichern.
  • Seite 61 5. Weitere Funktionen 5.3 Bedienung über das Netzwerk (Fortsetzung) Kommando Format Die Kommandoformate variieren bei den verschiedenen Kommunikationsanschlussen. ● TCP #23 Sie konnen die RS-232C Kommandos ohne Anderungen verwenden. Das Format Antwortdaten ist dasselbe wie die RS-232C Kommandos. (RS- 232C Communication im Benutzerhandbuch - Technical) Jedoch wird die folgende Antwort zuruckgesendet, falls die Authentisierung bei ausgeschalteter Authentisierung versagt.
  • Seite 62: Format Der Antwort Daten

    5. Weitere Funktionen 5.3 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Die Verbindungs ID (entspricht der Verbindungs ID beim Sende Daten Format) wird den RS-232C Kommando Antwort Daten hinzugefügt. <ACK-Antwort> Verbindungs-ID Antwort 1 Byte 0x06 <NAK-Antwort> Verbindungs-ID Antwort 1 Byte 0x15 <Fehlerantwort>...
  • Seite 63: Automatischer Abbruch Der Verbindung

    5. Weitere Funktionen 5.3 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Die TCP Verbindung wird automatisch unterbrochen, nachdem innerhalb von 30 Sekunden nach Aufbau der Verbindung keine Kommunikation stattfindet. Authentisierung Der Projektor akzeptiert keine Kommandos ohne eine erfolgreiche Autentifizierung, sofern diese aktiviert ist.
  • Seite 64: Crestron Connected Tm

    5. Weitere Funktionen 5.4 Crestron Connected Crestron Connected ist ein von Crestron Electronics, Inc bereitgestelltes Ressourcen-Managementprogramm für mehrere Benutzer. Es handelt sich um eine Anwendung zur Verwaltung und gemeinsamen Steuerung des Projektors mit anderen AV-Geräten. finden Sie auf der Crestron ®...
  • Seite 65: Fehlersuche

    6. Fehlersuche 6. Fehlersuche Anzeichen: Kommunikation mit dem Projektor nicht möglich. Zu prüfende Punkte Abhilfemaßnahme Ist der Projektor eingeschaltet? Schalten Sie den Projektor ein. Schalten Sie das Netzwerkgerät ein. Ist das Netzwerkgerät wie Router o. dgl. eingeschaltet? Ist STANDBY-MOD. auf Die Netzwerk-Funktion steht nicht zur STROMSPAREN gesetzt? Verfügung, wenn STANDBY-MOD.
  • Seite 66 6. Fehlersuche Anzeichen: Web (Projektor Web-Kontrolle) wird nicht korrekt angezeigt. Zu prüfende Punkte Abhilfemaßnahme Geben Sie die IP-Adresse des Projektors im Wurde im Webbrowser die korrekte URL eingegeben? Webbrowser ein. Ist JavaScript aktiviert? Aktivieren Sie JavaScript. Das Verfahren für diese Einstellung ist vom jeweiligen Webbrowser abhängig.
  • Seite 67 6. Fehlersuche ® Anzeichen: Crestron e-Control wird nicht angezeigt. Zu prüfende Punkte Abhilfemaßnahme ® ® Player ® ® Player ist für die Anzeige von Wurde Adobe Flash Adobe Flash installiert? ® Crestron e-Control erforderlich. Installieren Sie Adobe ® ® Player. Flash Verwenden Sie einen Webbrowser, der Adobe ®...
  • Seite 68 6. Fehlersuche Anzeichen: Nur an eine bestimmte Adresse gesendete E-Mails erreichen nicht ihr Ziel. Zu prüfende Punkte Abhilfemaßnahme Prüfen Sie die Einstellungen auf dem Wurde die E-Mail-Adresse korrekt angegeben? Bildschirm E-Mail-Einstellungen in Projektor Web-Kontrolle. Wenden Sie sich an Ihren Wurde für die E-Mail-Adresse im Mail-Server ein Filter oder Netzwerkadministrator.
  • Seite 69 6. Fehlersuche Zu prüfende Punkte Abhilfemaßnahme Prüfen Sie die Zeitplaneinstellungen in Ist das auszuführende Programm korrekt eingerichtet? Projektor Web-Kontrolle. Sind gleichzeitige Ereignisse Gewisse Ereignisse können nicht gleichzeitig eingerichtet? ausgeführt werden. Richten Sie sie so ein, dass sie zu unterschiedlichen Zeiten ausgeführt werden, oder ändern Sie ihre Reihenfolge.
  • Seite 70 6. Fehlersuche Anzeichen: Das externe Gerät kann nicht über die Netzbrücke bedient werden. Zu prüfende Punkte Abhilfemaßnahme Sind die Einstellungen für Prüfen Sie die Einstellungen im Menü Netzbrücke aktiviert? OPT. – SERVICE – KOMMUNIKATION – KOMMUNIKATIONSTYP. Ist STANDBY-MOD. auf Die Netzbrücke steht nicht zur Verfügung, STROMSPAREN gesetzt? wenn STANDBY-MOD.
  • Seite 71: Garantie Und Kundendienst

    Wenn sich dadurch das Problem nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. Dort erfahren Sie, ob es sich um einen Garantiefall handelt. Bitte sehen Sie auf der folgenden Website nach, wo Sie die neueste Information über diesen Projektor erhalten können. http://www.hitachi-america.us/projectors http://www.hitachiserviceeu.com/support/guides/userguides.htm Verwendete Markenzeichen • Microsoft ®...
