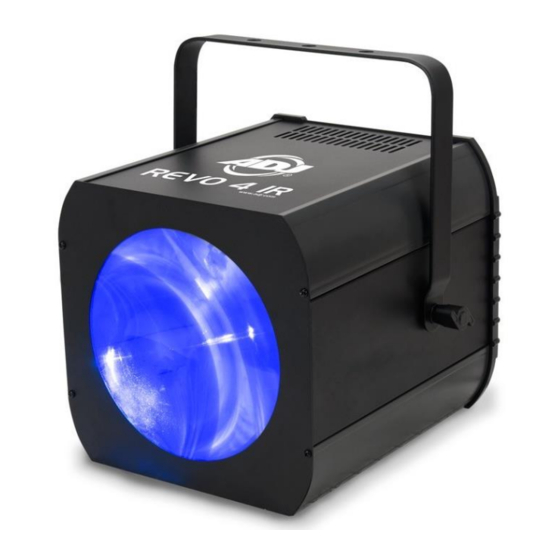

ADJ REVO 4 IR Bedienungsanleitung
Inhaltsverzeichnis

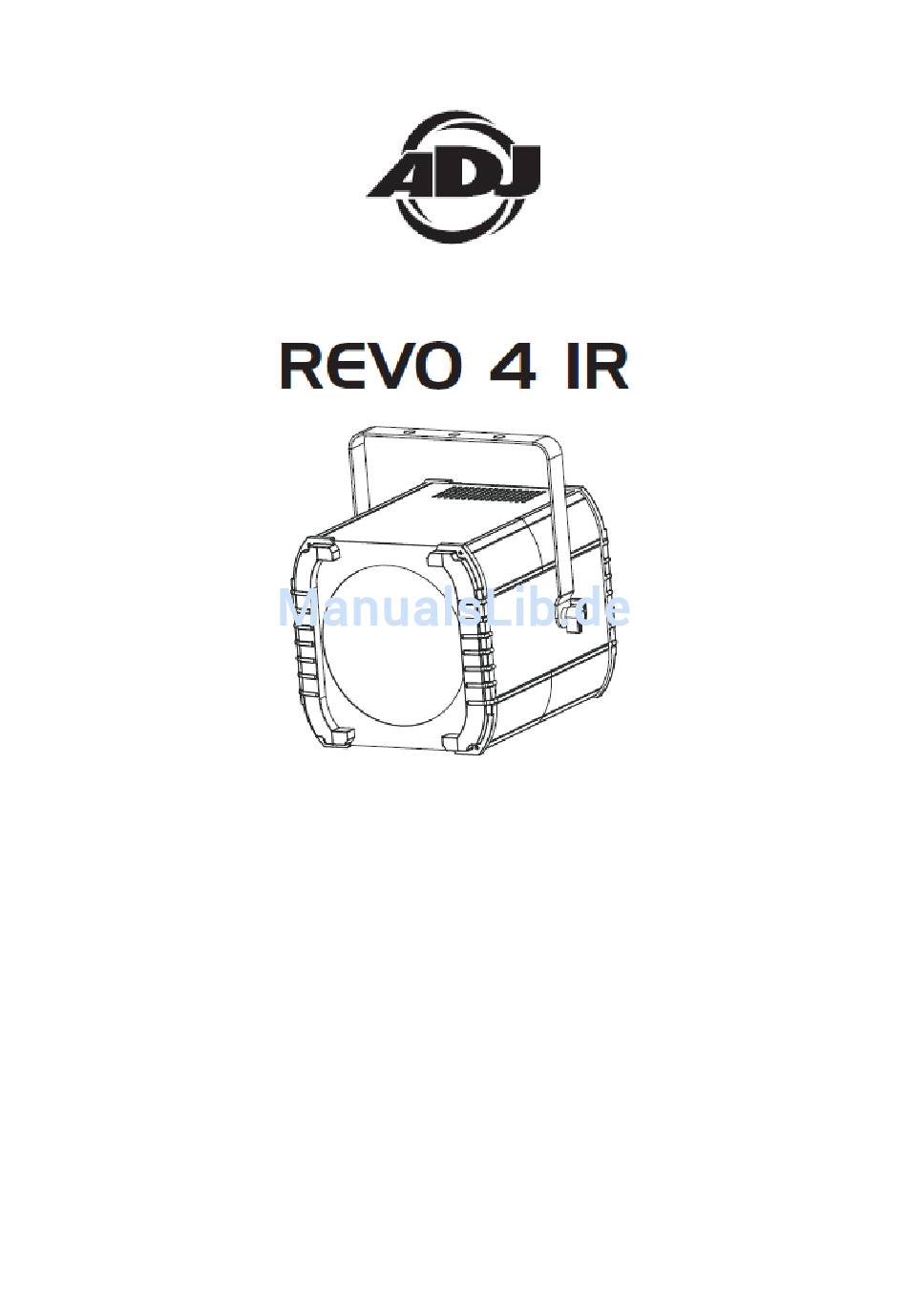

Bedienungsanleitung
ACHTUNG!
Setzen
Sie
die
Vergrößerungslinse
nicht
direkter
Sonneneinstrahlung
aus.
Direkte
Sonneneinstrahlung kann zur Entwicklung großer Hitze im Innern des Geräts führen und so dieses zerstören.
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Niederlande
www.americandj.eu
8/15
Inhaltsverzeichnis
Verwandte Anleitungen für ADJ REVO 4 IR
Inhaltszusammenfassung für ADJ REVO 4 IR
- Seite 1 Bedienungsanleitung ACHTUNG! Setzen Vergrößerungslinse nicht direkter Sonneneinstrahlung aus. Direkte Sonneneinstrahlung kann zur Entwicklung großer Hitze im Innern des Geräts führen und so dieses zerstören. A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 8/15...
-
Seite 2: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................12 TECHNISCHE DATEN: ................................13 ROHS – Ein großer Beitrag zum Erhalt unserer Umwelt ...................... 14 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................15 A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 2... -
Seite 3: Allgemeine Informationen
INTRODUZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Revo 4 IR von ADJ Products, LLC, entschieden haben. Jeder Revo 4 IR wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Allgemeine Anweisungen
Reparaturen durchzuführen; dies führt zum Verfall Ihrer Gewährleistungsansprüche. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an den Kundensupport von ADJ. ADJ ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 5: Einrichtung Des Geräts
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Revo 4 IR kann über das DMX-512-Protokoll angesteuert werden. Der Revo 4 IR kann entweder ein 4- oder ein 256-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Geräts vergeben. - Seite 6 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 6...
-
Seite 7: Systemmenü
Bestätigen und Verlassen des Menüs auf die Taste ENTER. SLND - Damit können Sie das Gerät entweder als Master oder als Slave in einer Master/Slave- Konfiguration definieren. A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 7... - Seite 8 • LAST - Wenn kein DMX-Signal vorhanden ist, bleibt das Gerät in der letzten DMX-Einstellung. Wenn das Gerät eingeschaltet wird, geht es automatisch in den Modus der letzten DMX-Einstellung. 3. Zum Bestätigen der gewünschten Einstellung drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 8...
-
Seite 9: Betrieb
Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Revo 4 IR ist mit einem 4-DMX-Kanal-Modus und einem 256-DMX-Kanal-Modus ausgestattet. Informationen zum Einstellen des Kanal-Modus finden Sie auf Seite 7. Für weitere Informationen über DMX- Werte, vergleichen Sie Seite 11. -
Seite 10: Master/Slave-Konfiguration
9 aus. Drücken Sie zweimal auf die Taste Show 0, um Show 10 auszuführen, und drücken Sie zweimal auf die Taste Nr. 1, um Show 11 auszuführen. A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 10... -
Seite 11: Werte & Eigenschaften - 4-Kanal-Dmx-Modus
Um die Chases mit Kanal 2 auszuführen, müssen die Werte des Kanals 1 zwischen 100 und 239 liegen. Dies gilt auch für die Steuerung der Chase-Geschwindigkeit mit Kanal 3. WERTE & EIGENSCHAFTEN – 256-KANAL-DMX-MODUS grün blau weiß grün blau weiß A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 11... -
Seite 12: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 12... -
Seite 13: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 13... -
Seite 14: Rohs - Ein Großer Beitrag Zum Erhalt Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 14... -
Seite 15: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 15... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 16...
