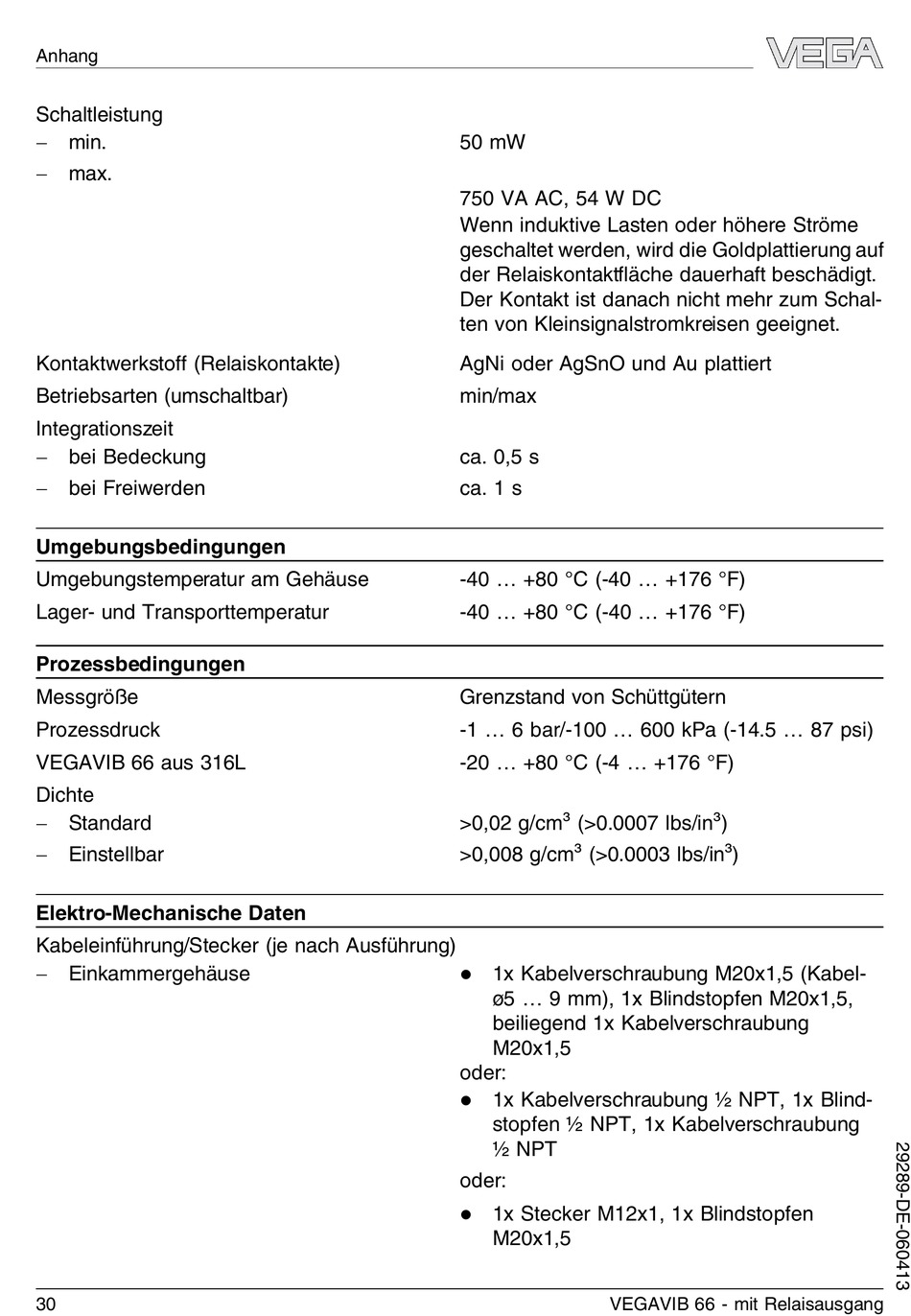

VEGA VEGAVIB 66 Betriebsanleitung Seite 30

Anhang
Schaltleistung
- min.
- max.
Kontaktwerkstoff (Relaiskontakte)
Betriebsarten (umschaltbar)
Integrationszeit
- bei Bedeckung
- bei Freiwerden
Umgebungsbedingungen
Umgebungstemperatur am Gehäuse
Lager- und Transporttemperatur
Prozessbedingungen
Messgröße
Prozessdruck
VEGAVIB 66 aus 316L
Dichte
- Standard
- Einstellbar
Elektro-Mechanische Daten
Kabeleinführung/Stecker (je nach Ausführung)
- Einkammergehäuse
30
50 mW
750 VA AC, 54 W DC
Wenn induktive Lasten oder höhere Ströme
geschaltet werden, wird die Goldplattierung auf
der Relaiskontaktfläche dauerhaft beschädigt.
Der Kontakt ist danach nicht mehr zum Schal-
ten von Kleinsignalstromkreisen geeignet.
AgNi oder AgSnO und Au plattiert
min/max
ca. 0,5 s
ca. 1 s
-40 ... +80 °C (-40 ... +176 °F)
-40 ... +80 °C (-40 ... +176 °F)
Grenzstand von Schüttgütern
-1 ... 6 bar/-100 ... 600 kPa (-14.5 ... 87 psi)
-20 ... +80 °C (-4 ... +176 °F)
>0,02 g/cm³ (>0.0007 lbs/in³)
>0,008 g/cm³ (>0.0003 lbs/in³)
1x Kabelverschraubung M20x1,5 (Kabel-
l
ø5 ... 9 mm), 1x Blindstopfen M20x1,5,
beiliegend 1x Kabelverschraubung
M20x1,5
oder:
1x Kabelverschraubung ½ NPT, 1x Blind-
l
stopfen ½ NPT, 1x Kabelverschraubung
½ NPT
oder:
1x Stecker M12x1, 1x Blindstopfen
l
M20x1,5
VEGAVIB 66 - mit Relaisausgang
