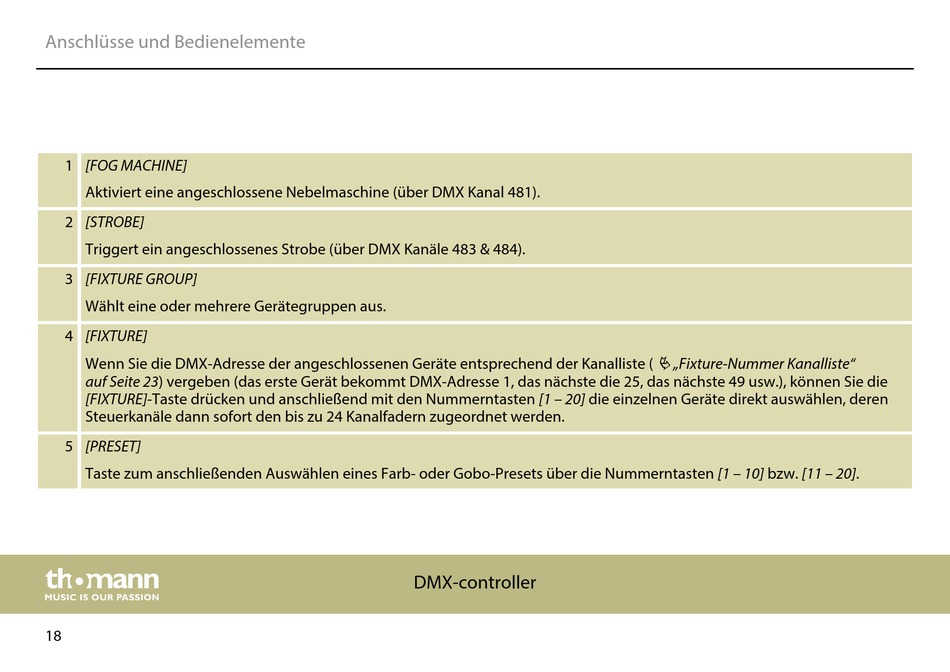

Anschlüsse und Bedienelemente
1 [FOG MACHINE]
Aktiviert eine angeschlossene Nebelmaschine (über DMX Kanal 481).
2 [STROBE]
Triggert ein angeschlossenes Strobe (über DMX Kanäle 483 & 484).
3 [FIXTURE GROUP]
Wählt eine oder mehrere Gerätegruppen aus.
4 [FIXTURE]
Wenn Sie die DMX-Adresse der angeschlossenen Geräte entsprechend der Kanalliste (
auf Seite 23) vergeben (das erste Gerät bekommt DMX-Adresse 1, das nächste die 25, das nächste 49 usw.), können Sie die
[FIXTURE]-Taste drücken und anschließend mit den Nummerntasten [1 – 20] die einzelnen Geräte direkt auswählen, deren
Steuerkanäle dann sofort den bis zu 24 Kanalfadern zugeordnet werden.
5 [PRESET]
Taste zum anschließenden Auswählen eines Farb- oder Gobo-Presets über die Nummerntasten [1 – 10] bzw. [11 – 20].
18
DMX-controller
Ä „Fixture-Nummer Kanalliste"
