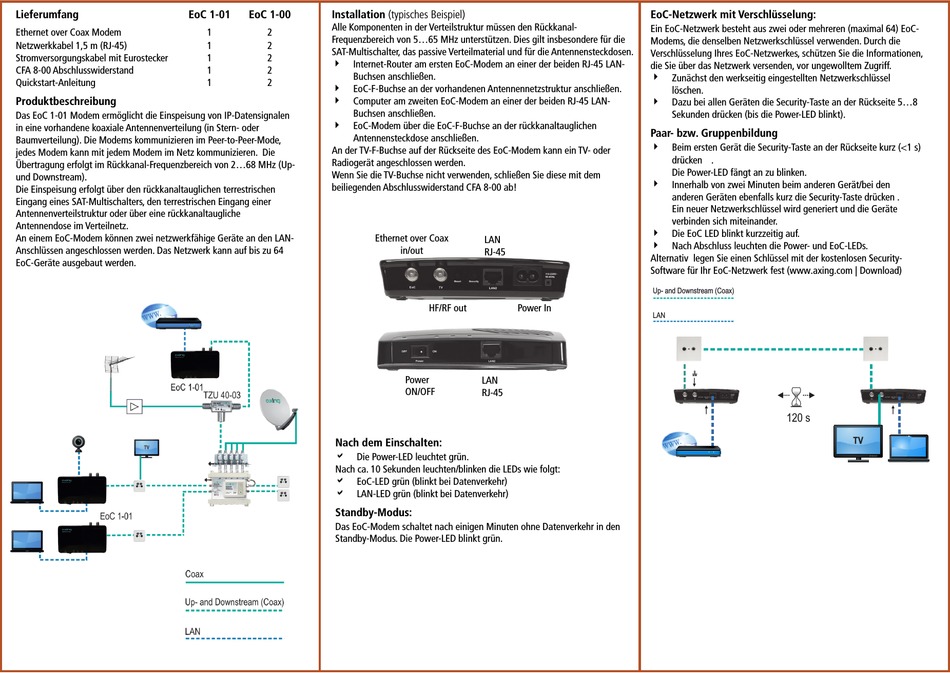

axing EoC 1-01 premium Schnellstartanleitung Seite 2

Lieferumfang EoC 1-01
Ethernet over Coax Modem
Netzwerkkabel 1,5 m (RJ-45)
Stromversorgungskabel mit Eurostecker
CFA 8-00 Abschlusswiderstand
Quickstart-Anleitung
Produktbeschreibung
Das EoC 1-01 Modem ermöglicht die Einspeisung von IP-Datensignalen
in eine vorhandene koaxiale Antennenverteilung (in Stern- oder
Baumverteilung). Die Modems kommunizieren im Peer-to-Peer-Mode,
jedes Modem kann mit jedem Modem im Netz kommunizieren. Die
Übertragung erfolgt im Rückkanal-Frequenzbereich von 2...68 MHz (Up-
und Downstream).
Die Einspeisung erfolgt über den rückkanaltauglichen terrestrischen
Eingang eines SAT-Multischalters, den terrestrischen Eingang einer
Antennenverteilstruktur oder über eine rückkanaltaugliche
Antennendose im Verteilnetz.
An einem EoC-Modem können zwei netzwerkfähige Geräte an den LAN-
Anschlüssen angeschlossen werden. Das Netzwerk kann auf bis zu 64
EoC-Geräte ausgebaut werden.
EoC 1-00 Installation (typisches Beispiel)
Alle Komponenten in der Verteilstruktur müssen den Rückkanal-
1 2
Frequenzbereich von 5...65 MHz unterstützen. Dies gilt insbesondere für die
1 2
SAT-Multischalter, das passive Verteilmaterial und für die Antennensteckdosen.
1 2
4
Internet-Router am ersten EoC-Modem an einer der beiden RJ-45 LAN-
1 2
Buchsen anschließen.
1 2
4
EoC-F-Buchse an der vorhandenen Antennennetzstruktur anschließen.
4
Computer am zweiten EoC-Modem an einer der beiden RJ-45 LAN-
Buchsen anschließen.
4
EoC-Modem über die EoC-F-Buchse an der rückkanaltauglichen
Antennensteckdose anschließen.
An der TV-F-Buchse auf der Rückseite des EoC-Modem kann ein TV- oder
Radiogerät angeschlossen werden.
Wenn Sie die TV-Buchse nicht verwenden, schließen Sie diese mit dem
beiliegenden Abschlusswiderstand CFA 8-00 ab!
Ethernet over Coax
Nach dem Einschalten:
a
Die Power-LED leuchtet grün.
Nach ca. 10 Sekunden leuchten/blinken die LEDs wie folgt:
a
EoC-LED grün (blinkt bei Datenverkehr)
a
LAN-LED grün (blinkt bei Datenverkehr)
Standby-Modus:
Das EoC-Modem schaltet nach einigen Minuten ohne Datenverkehr in den
Standby-Modus. Die Power-LED blinkt grün.
LAN
in/out
RJ-45
HF/RF out Power In
Power LAN
ON/OFF
RJ-45
EoC-Netzwerk mit Verschlüsselung:
Ein EoC-Netzwerk besteht aus zwei oder mehreren (maximal 64) EoC-
Modems, die denselben Netzwerkschlüssel verwenden. Durch die
Verschlüsselung Ihres EoC-Netzwerkes, schützen Sie die Informationen,
die Sie über das Netzwerk versenden, vor ungewolltem Zugriff.
4
Zunächst den werkseitig eingestellten Netzwerkschlüssel
löschen.
4
Dazu bei allen Geräten die Security-Taste an der Rückseite 5...8
Sekunden drücken (bis die Power-LED blinkt).
Paar- bzw. Gruppenbildung
4
Beim ersten Gerät die Security-Taste an der Rückseite kurz (<1 s)
drücken .
Die Power-LED fängt an zu blinken.
4
Innerhalb von zwei Minuten beim anderen Gerät/bei den
anderen Geräten ebenfalls kurz die Security-Taste drücken .
Ein neuer Netzwerkschlüssel wird generiert und die Geräte
verbinden sich miteinander.
4
Die EoC LED blinkt kurzzeitig auf.
4
Nach Abschluss leuchten die Power- und EoC-LEDs.
Alternativ legen Sie einen Schlüssel mit der kostenlosen Security-
Software für Ihr EoC-Netzwerk fest (www.axing.com | Download)
Up- and Downstream (Coax)
LAN
120 s
TV
