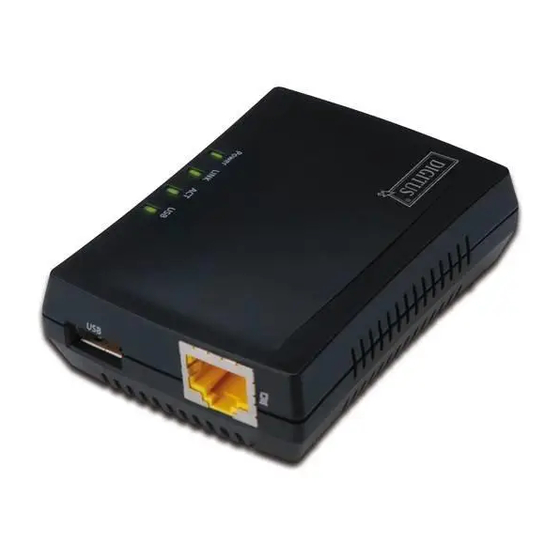

Multifunktions-USB-Netzwerkserver
Schnellinstallationsanleitung
 Einleitung
Dieses Dokument beschreibt die Schritte zur Installation und
Konfiguration des Multifunktions-USB-Netzwerkservers als
USB-Geräteserver in einer Windows-Umgebung.
 Packungsinhalt
Sollte irgendein Gegenstand fehlen, nehmen Sie bitte Kontakt mit
dem Laden auf, in welchem Sie dieses Produkt gekauft haben.
-
Ein Multifunktions-USB-Netzwerkserver (x1)
-
Eine Schnellinstallationsanleitung (x1)
-
Eine Control Center Software-CD (x1)
-
Ein DC IN 12 V/ 1 A Netzteil (x1)
 Unterstützte Betriebssysteme
Windows XP/Vista/7, Mac OS X
 Gerätebeschreibung
1. Netzteil-Anschluss: für DC IN 12 V/ 1 A Netzteil
2. Init-Taste: zum Zurücksetzen der verstellbaren Parameter auf
die Standardwerte
3. WLAN-Station (nur bei WLAN-Modell): IEEE 802.11 b/g/n
WLAN-Station mit Antenne
4. Netzwerkanschluss: wird mit einem CAT5 Twisted-Pair-Kabel
verbunden
5. USB Host-Anschlüsse: USB 1.1/2.0 Low-, Full- und Hi-Speed
konform
1

Werbung

loading

Verwandte Anleitungen für Digitus DN-13020

Inhaltszusammenfassung für Digitus DN-13020

  • Seite 1 Multifunktions-USB-Netzwerkserver Schnellinstallationsanleitung  Einleitung Dieses Dokument beschreibt die Schritte zur Installation und Konfiguration des Multifunktions-USB-Netzwerkservers als USB-Geräteserver in einer Windows-Umgebung.  Packungsinhalt Sollte irgendein Gegenstand fehlen, nehmen Sie bitte Kontakt mit dem Laden auf, in welchem Sie dieses Produkt gekauft haben. Ein Multifunktions-USB-Netzwerkserver (x1) Eine Schnellinstallationsanleitung (x1) Eine Control Center Software-CD (x1)

  • Seite 2: Anschluss Des Multifunktions-Usb-Netzwerkservers An Ihr Funknetzwerk (Nur Wlan-Modell)

    6. Anzeigen  Die Betriebsanzeige leuchtet, während Strom anliegt. Wenn sie nicht leuchtet oder blinkt, gibt es ein Problem mit dem USB-Geräteserver oder dem Netzteil.  Die Anzeige des Link-Status' (beim kabelgebundenen Modell) leuchtet bei Bereitschaft des Netzwerks. Wenn Sie nicht leuchtet, bedeutet dies, dass der Server mit keinem Netzwerk verbunden ist.

  • Seite 3: Dienstprogramm Zur Installation

     Dienstprogramm zur Installation Legen Sie die mitgelieferte CD-ROM in den PC ein. Der Autorun-Bildschirm sollte angezeigt werden. II. Klicken Sie auf Produkt installieren. III. Klicken Sie auf Weiter, wenn Sie die Schaltfläche Weiter im Installationsfenster sehen. IV. Klicken Sie auf Fertig. ...

  • Seite 4: Installieren Des Treibers Des Usb-Gerätes

    TCP/IP-Einstellung 5. Einrichten der Konfiguration des Funknetzwerks (nur für WLAN-Modell) - Stellen Sie SSID, Kanal, und Sicherheitsparameter entsprechend nachfolgender Tabelle ein Infrastruktur-Modus SSID Muss mit dem Access-Point übereinstimmen. Kanal Der Access-Point bestimmt den verwendeten Kanal. WLAN-Geräte erkennen automatisch den korrekten Kanal. Sicherheitsei Muss mit dem Access-Point übereinstimmen.
  • Seite 5 F. Klicken Sie auf die Schaltfläche "Connect". Dann erscheint die Meldung “Manually Connect by Name_Ihres_Computers”, wie in Abb. 5 dargestellt. Abb. 5 Gerät angeschlossen G. Nun erkennt das Installationsprogramm das USB-Gerät und fährt mit der Treiberinstallation fort. H. Wenn die Installation abgeschlossen ist, klicken Sie im Control Center auf das USB-Gerät und klicken Sie dann auf die Schaltfläche "Disconnect", um das USB-Gerät zu trennen.

  • Seite 6: Beispiel Für Ein Usb-Speichergerät

    Abb. 6 Schaltfläche “Disconnect”  Beispiel für ein USB-Speichergerät Wenn Sie ein USB-Speichergerät wie in Abb. 7 verbinden, wird in Ihrem PC eine neue Festplatte angezeigt. Wenn das USB-Speichergerät ein Flash-Laufwerk ist, ist das neue Laufwerk ein “Wechselspeichermedium” Abb. 7 USB-Speichergerät Sie können das Laufwerkssymbol in der Taskleiste wie in Abb.
  • Seite 7  Standardwerte Einige der wichtigsten Standardwerte sind unten angegeben. - Administrator: admin - Passwort: admin - Server Name: DIGITUS - Workgroup: WORKGROUP - Statische IP: 192.168.1.100 - DHCP: enabled ASSMANN Electronic GmbH · Auf dem Schüffel 3 · 58513 Lüdenscheid · Germany...
