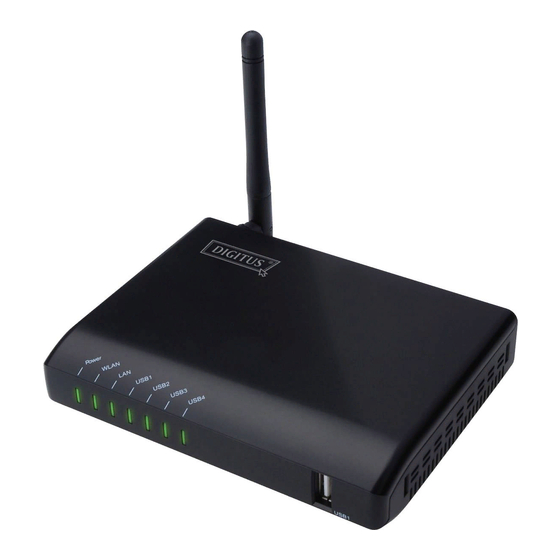

Digitus DN-13020 Benutzerhandbuch

Usb 2.0 multifunktions-netzwerkserver
Vorschau ausblenden Andere Handbücher für DN-13020:
Inhaltsverzeichnis

Werbung

Quicklinks

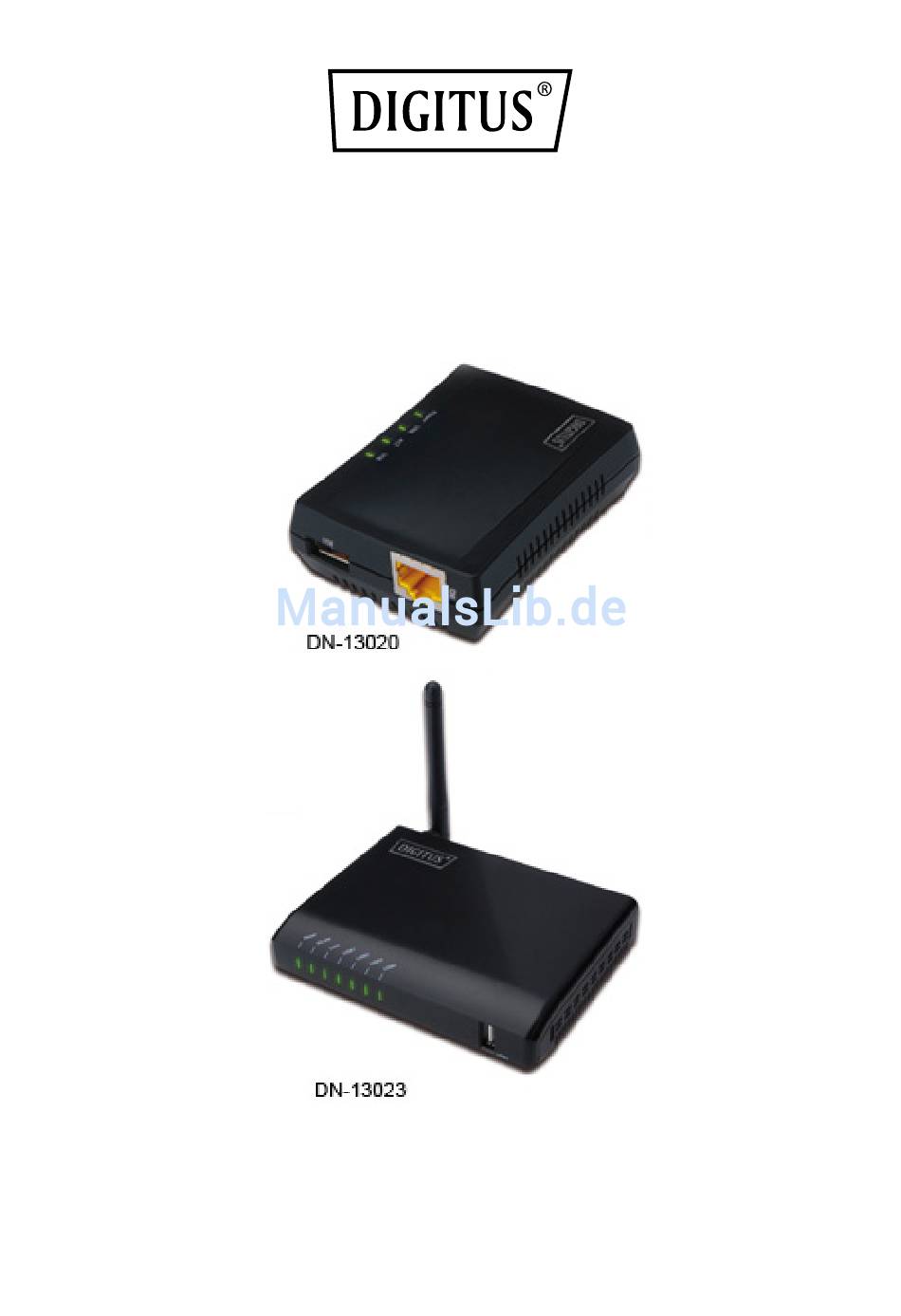

USB 2.0 Multifunktions-
Netzwerkserver
Benutzerhandbuch
DN-13020 • DN-13023
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DN-13020

Inhaltszusammenfassung für Digitus DN-13020

  • Seite 1 USB 2.0 Multifunktions- Netzwerkserver Benutzerhandbuch DN-13020 • DN-13023...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis KAPITEL 1 PRODUKTÜBERSICHT ..................4 Packungsinhalt ....................... 4 Produkt-CD ........................4 1.2.1 Inbetriebnahmeverfahren ..................4 Unterstützte USB-Geräte ....................4 KAPITEL 2 GRUNDLEGENDE INSTALLATION..............5 Anschluss der Hardware ....................5 WLAN Verbindung ......................5 2.2.1 Vorbereitung ......................5 2.2.2 Einrichten der WLAN-Konfiguration mit der Steuerzentrale ........ 5 Zuweisen einer IP-Adresse an den Server ..............
  • Seite 3 Verwenden der Server-Webseiten ................35 Verwenden der Taste „Init“ ................... 36 Liste der Standardparameter ..................36 KAPITEL 8 FIRMWARE AKTUALISIEREN ................ 36 KAPITEL 9 TASTE „INIT“ ....................38 KAPITEL 10 CE/FCC-HINWEIS .................... 38...

  • Seite 4: Kapitel 1 Produktübersicht

    Kapitel 1 Produktübersicht DS-13020 DIGITUS 1-Port USB 2.0 Multifunktions-Netzwerkserver DS-13023 DIGITUS 4-Port USB 2.0 WLAN-Multifunktions-Netzwerkserver 1.1 Packungsinhalt Achten Sie darauf, dass kein Teil fehlt, indem Sie die folgende Liste überprüfen. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. Alle Verpackungsmaterialien sind wiederverwertbar.

  • Seite 5: Kapitel 2 Grundlegende Installation

    Kapitel 2 Grundlegende Installation 2.1 Anschluss der Hardware 1. Achten Sie darauf, dass Ihre USB-Geräte ausgeschaltet sind und dass das Steckernetzteil des Servers nicht an eine Steckdose angeschlossen ist. 2. Schließen Sie die USB-Geräte mit den USB-Kabeln an die USB-Anschlüsse an. 3.
  • Seite 6  Wenn die WLAN-Parameter nicht richtig sind oder noch nicht eingestellt wurden, müssen Sie das LAN benutzen, um auf die Steuerzentrale des USB-Geräteservers zuzugreifen. 4. Wenn das Dienstprogramm in Ihrem lokalen Netzwerk USB-Geräteserver findet, dann müssen Sie einen Server aus der Serverliste auswählen. 5.
  • Seite 7 6. Melden Sie sich mit der Administrator-ID (standardmäßig: admin) und ihrem Passwort (standardmäßig: admin) an. 7. Klicken Sie auf das Symbol Wireless. 8. Um sich mit einem vorhandenen WLAN zu verbinden, müssen Sie die richtige SSID und Sicherheitsmethode mit dem richtigen Schlüssel einstellen. 9.
  • Seite 8 10. Wenn das WLAN mit WPA-PSK oder WPA2-PSK gesichert ist, müssen Sie das Schlüsselformat, den gemeinsamen Schlüssel und die Verschlüsselung korrekt einstellen.

  • Seite 9: Zuweisen Einer Ip-Adresse An Den Server

    Hinweis: WPA-PSK/WPA2-PSK sind bei Ad-hoc-Netzwerken nicht verfügbar. 11. Klicken Sie zum Speichern Ihrer Einstellungen auf Submit. Der Server wird neu gestartet. 12. Sie haben nun den Einstellungsvorgang der WLAN-Parameter abgeschlossen. Nach der ordnungsgemäßen Konfiguration der WLAN-Parameter können Sie das Netzwerkkabel entfernen und den DN-13023 neu starten. Der DN-13023 verbindet sich anschließend mit Ihrem WLAN.

  • Seite 10: Ip-Adresse

    2.3.2 IP-Adresse Wenn Sie die IP-Adresse nicht über DHCP zuweisen, müssen Sie Ihren Netzwerkadministrator um eine unbenutzte IP-Adresse bitten. 2.3.3 Methoden zur Einstellung der IP-Adresse Sie können die IP-Adresse Ihres Servers mit einer der folgenden Methoden einstellen, je nach Netzwerk-Betriebsumgebung: Automatische Zuweisung der IP-Adresse ...
  • Seite 11 Doppelklicken Sie auf den ausgewählten Server (oder klicken Sie auf die Schaltfläche Configure Server, um die Webseiten des Servers zu öffnen. Klicken Sie auf das Symbol CONFIG. Melden Sie sich mit der Administrator-ID (standardmäßig: admin) und ihrem Passwort (standardmäßig: admin) an.
  • Seite 12 Klicken Sie auf die entsprechende Schaltfläche, um Ihre IP-Einstellungsmethode (statisch oder dynamisch über DHCP) auszuwählen. Wenn Sie eine statische IP-Adresse zuweisen. müssen Sie auch die Subnetzmaske festlegen. Klicken Sie zum Speichern Ihrer Einstellungen auf „Submit“. Der Server wird neu gestartet. Sie haben nun den Einstellungsvorgang der IP-Adresse abgeschlossen.

  • Seite 13: Kapitel 3 Verwenden Des Usb-Geräteservers

    Kapitel 3 Verwenden des USB-Geräteservers 3.1 Einleitung Die Aufgabe dieses Produkts ist es, einen USB-Geräteserver in einem einzigen Gerät zu ermöglichen. Wir haben eine neue Technologie namens „NetUSB“ entwickelt, um dieses Ziel zu erreichen. Grundsätzlich ist „NetUSB“ eine „USB-over-IP“-Technologie, die alle USB-Pakete transparent zu einem TCP/IP-Netzwerkkanal umleitet.

  • Seite 14: Installieren Des Usb-Gerätetreibers

    3.4 Installieren des USB-Gerätetreibers Einige USB-Geräte wie Drucker und MFPs (Multifunktionsdrucker) erfordern die Installation von Herstellertreibern (in der Regel auf CD-ROM). Bei USB-Geräten, die keine Treiberinstallation erfordern, überspringen Sie diesen Abschnitt. Legen Sie die CD-ROM in das CD-Laufwerk ein und starten Sie das „Autorun“-Programm. Folgen Sie den Anweisungen des Installationsprogramms, um den Treiber zu installieren.

  • Seite 15: Verwenden Des Usb-Geräteservers

    Nun erkennt das Installationsprogramm das USB-Gerät und fährt mit der Treiberinstallation fort. Wenn die Installation abgeschlossen ist, klicken Sie in der Steuerzentrale auf das USB-Gerät klicken Sie dann auf die Schaltfläche „Disconnect“, um das USB-Gerät zu trennen. Der Treiber des USB-Geräts ist jetzt installiert. 3.5 Verwenden des USB-Geräteservers Klicken Sie in der Steuerzentrale auf den USB-Geräteserver, an welchem das gewünschte USB-Gerät angeschlossen ist.
  • Seite 16 Klicken Sie auf die Schaltfläche „Connect“. Anschließend wird die Meldung „Manually Connect by your_computer_name“ angezeigt. Jetzt erkennt der PC das Anstecken des USB-Geräts. Der „Verbindungsvorgang“ ist eine Softwareoperation, die einen USB-Geräteanschluss simuliert. Das heißt, wenn Sie einen „Verbindungsvorgang“ in der Steuerzentrale vornehmen, erkennt der PC den Anschluss eines USB-Geräts, obwohl Sie nicht wirklich ein USB-Gerät anstecken.

  • Seite 17: Automatischer Verbindungsaufbau Mit Drucker

    3.6 Automatischer Verbindungsaufbau mit Drucker Die Methode, die in Abschnitt 4.5 beschrieben ist, wird somit als manueller Verbindungsaufbau bezeichnet, was bedeutet, die Benutzer müssen vor der Verwendung das USB-Gerät manuell verbinden und nach der Arbeit mit dem USB-Gerät dieses manuell trennen, da sich sonst niemand mit diesem Gerät verbinden kann.
  • Seite 18 D. Wählen Sie den gewünschten Drucker aus. Der gewünschte Drucker muss ein Windows-Drucker sein (dies ist ein logischer Drucker), der mit dem Drucker übereinstimmt, der an den USB-Geräteserver angeschlossen ist (dies ist ein physischer Drucker). Klicken Sie dann auf die Schaltfläche „Apply“. Anschließend wird der Drucker als „Auto-Connected Printer“...
  • Seite 19 Versuchen Sie dann dem gewünschten Drucker einen Druckauftrag zuzuweisen. Sie sehen, dass die Steuerzentrale automatisch einen Verbindungsvorgang durchführt. Anschließend wird der Druckauftrag an den Drucker gesendet. G. Auch wenn Sie bereits einen automatischen Verbindungsaufbau mit Drucker korrekt eingerichtet haben, muss die Steuerzentrale ausgeführt werden (im Hintergrund), während ein Druckauftrag gesendet wird.

  • Seite 20: Netzwerk-Scanner

    3.7 Netzwerk-Scanner Wir empfehlen für das Scannen über NetUSB den Netzwerk-Scanner wie in den folgenden Schritten beschrieben zu verwenden. Klicken Sie in der Steuerzentrale auf den USB-Geräteserver, an den das MFP-Gerät (oder Scanner) angeschlossen ist. Klicken Sie auf das gewünschte MFP-Gerät (oder Scanner). C.
  • Seite 21 D. Wählen Sie das Element TWAIN oder WIA aus. Klicken Sie auf „OK“. Folgendes Fenster wird angezeigt. Führen Sie die üblichen Schritte zum Scannen aus. Schließen Sie nach dem Scanvorgang das Fenster „Auto-Connect Scanner“. Jetzt führt die Steuerzentrale automatisch einen Trennvorgang durch.

  • Seite 22: Usb-Speichergerät

    3.8 USB-Speichergerät Sie müssen für USB-Speichergeräte „Manuell verbinden“ auswählen. Wenn Sie ein USB-Speichergerät wie in der folgenden Abbildung verbinden, wird in Ihrem PC eine neue Festplatte angezeigt. Wenn das USB-Speichergerät ein Flash-Laufwerk ist, ist das neue Laufwerk ein „Wechseldatenträger“. Sie können das Symbol des Speichergeräts in der Taskleiste sehen. Benutzen Sie die neue Festplatte dann einfach wie eine normale Festplatte.

  • Seite 23: Verbindungsanforderung

    3.9 Verbindungsanforderung Wenn ein USB-Gerät von einem anderen Benutzer manuell verbunden wurde, können Sie sich grundsätzlich nicht mit diesem Gerät verbinden. Wir bieten jedoch eine andere Methode namens „Verbindungsanforderung“, um dieses Problem zu umgehen. Es gibt beispielsweise zwei Computer – TESTES und TEST. Der aktuelle Besitzer des „HP Photosmart 2600“ ist TEST. Anschließend will der Computer TESTES diesen HP Drucker verwenden.

  • Seite 24: Beenden Der Steuerzentrale

    3.10 Beenden der Steuerzentrale Die Steuerzentrale wird nicht wirklich beendet, wenn Sie auf das „X“-Symbol (Schließen-Kästchen) oben rechts im Fenster klicken. Stattdessen minimiert sie sich selbst in die Taskleiste. Es gibt zwei Möglichkeiten, die Steuerzentrale wirklich zu beenden. Die erste Möglichkeit ist die Auswahl der Option „Exit“...

  • Seite 25: Kapitel 4 Dateiserver

    Kapitel 4 Dateiserver Dieses Kapitel beschreibt die Dateiserverfunktion des Servers, mit der USB-Geräte über ein Netzwerk mit SMB freigegeben werden können: NetBIOS over TCP/IP- und FTP-Protokoll. 4.1 Vorbereitung 1. Dieses Produkt unterstützt die Dateiformate FAT 12 / 16 / 32 und NTFS. Allerdings wird der „Schreibvorgang“...
  • Seite 26 Wann müssen Sie die Codepage konfigurieren? Der Server unterstützt Windows-Codepages. Wenn Sie Dateien mit dem FTP Client-Dienstprogramm oder mit SMB unter Windows 98 / Me / 2000 mit dem Server austauschen möchten, muss Ihre Server-Codepage identisch mit der Codepage eingestellt sein, die Ihr Windows-PC verwendet.

  • Seite 28: Verwenden Von Freigegebenen Speichergeräten Über Die Smb/Cifs-Methode Für Windows

    4.4 Verwenden von freigegebenen Speichergeräten über die SMB/CIFS-Methode für Windows Schließen Sie ein USB-Speichergerät an dieses Produkt an. Wählen Sie Netzwerkumgebung aus. Klicken Sie auf Computer der Arbeitsgruppe anzeigen. Doppelklicken Sie auf das Symbol Microsoft Windows Netzwerk. Doppelklicken Sie auf die Arbeitsgruppe, zu welcher der Server gehört. Der standardmäßige Name der Arbeitsgruppe ist „ARBEITSGRUPPE“.

  • Seite 29: Verwenden Von Freigegebenen Speichergeräten Über Ftp-Methoden Für Windows

    4.5 Verwenden von freigegebenen Speichergeräten über FTP-Methoden für Windows Verwenden Sie den Microsoft IE für den Zugriff auf freigegebene USB-Speichergeräte. Öffnen Sie den Microsoft IE Geben Sie folgenden Befehl in die Web-Adresseleiste ein: „ftp://Servername“ oder „ftp://IP-Adresse des Servers“. Wenn Sie den Standard-FTP-Port geändert haben: Fügen Sie 21 als neuen Wert an.

  • Seite 30: Kapitel 5 Server-Webseiten

    Kapitel 5 Server-Webseiten 5.1 Einleitung Auf dem Server läuft der http-Server httpd auf dem TCP-Port: 80. Sie möchten möglicherweise die Server-Webseiten verwenden, um den Systemstatus des Servers anzuzeigen und den Server zu konfigurieren. 5.2 Verwenden der Server-Webseiten 5.2.1 Anzeigen des Serverstatus Klicken Sie auf das Symbol „STATUS“, um den System-, Netzwerk- und WLAN-Status (nur für DN-13023) anzuzeigen.

  • Seite 31: Einrichten Der Serverkonfiguration

    5.2.2 Einrichten der Serverkonfiguration Klicken Sie zum Einrichten der Serverkonfiguration auf das Symbol „CONFIG“. Anschließend fordert Sie das System auf, zum Anmelden die Administrator-ID (standardmäßig: admin) und das Passwort (standardmäßig: admin) einzugeben. Allgemeine Konfiguration   Server Information: Sie müssen den Servernamen eingeben, der für den Namen des Servers steht.
  • Seite 32  TCP/IP: Sie müssen die TCP/IP-Konfiguration des Servers eingeben, um sich mit einem TCP/IP-Netzwerk zu verbinden. Für Einzelheiten siehe Kapitel 3 Grundlegende Installation.  Storage Access Mode: Stellen Sie den Speicherzugriffsmodus auf Server- oder NetUSB-Modus ein.  UPnP Setting: Aktiviert oder deaktiviert die UPnP-Funktion. File Server Codepage: Richtet die Sprache für die Dateiserver-Codepage ein.
  • Seite 33 Administrator: Sie können Name und Passwort des Administrators ändern. Wenn Sie  den Benutzernamen und das Passwort vergessen haben, müssen Sie die Werkseinstellungen wiederherstellen, indem Sie das Steckernetzteil ziehen und es wieder an die Steckdose anschließen sowie dabei die Taste „Init“ gedrückt halten. Schlagen Sie im Kapitel „Werkseinstellungen wiederherstellen“...

  • Seite 34: Kapitel 6 Fehlerbehebung

    Kapitel 6 Fehlerbehebung Dieses Kapitel enthält nützliche Informationen, die Ihnen helfen, Probleme mit Ihrem Server zu lösen. Sie finden in einer Kurzübersicht Fehlersymptome, mögliche Ursachen und Abhilfemaßnahmen. Die USB-Anschlüsse dieses Servers unterstützen nur MFP-Geräte, Drucker, Scanner, Massenspeicher und USB-Kameras. 6.1 LED-Anzeigen Anzeigen Verhalten Beschreibung...

  • Seite 35: Kapitel 7 Werkseinstellungen Wiederherstellen

    Kapitel 7 Werkseinstellungen wiederherstellen Sie können mit einer der folgenden Methoden die Standard-Parameter des Servers wiederherstellen. Schalten Sie das Gerät ein. Stellen Sie zuerst sicher, dass der USB 2.0 Multifunktions-Netzwerkserver von der Steuerzentrale gefunden wird. Drücken Sie 10 Sek. lang die Taste „Init“ und lassen Sie sie los. Warten Sie 3 bis 5 Sekunden lang.

  • Seite 36: Verwenden Der Taste „Init

    7.2 Verwenden der Taste „Init“ Schließen Sie das Steckernetzteil an eine Steckdose an und halten Sie dabei die Taste „Init“ gedrückt, bis die USB1- und USB2-LED-Anzeigen blinken. Danach ziehen Sie das Steckernetzteil aus der Steckdose und schließen es wieder an die Steckdose an, um den Server neu zu starten.

  • Seite 37: Methode B: Verwenden Der Taste "Init" Und Des Tftp-Clients

    TCP/IP Ihres PCs so konfigurieren müssen, dass PC und Server zum gleichen LAN gehören, d.h. die IP des PCs 192.168.1.xxx und Subnetzmaske 255.255.255.0 ist. (Bei DIGITUS ist dieses Dienstprogramm nicht erhältlich.) 4. Klicken Sie auf Upload Image. 5. Warten Sie bis das Hochladen des Images geendet ist und klicken Sie dann auf Close.

  • Seite 38: Kapitel 9 Taste „Init

    Kapitel 9 Taste „Init“ Die Taste „Init“ wird für die Wartung verwendet: Drücken Sie die Taste „Init“ und schalten Sie gleichzeitig den Server ein (durch Anschließen des Steckernetzteils an eine Steckdose), bis die USB1- und USB2-LED-Anzeigen gleichzeitig blinken. Danach führt der Server folgende Aufgaben aus: Ausführen der Wiederherstellung der werksseitigen Standardeinstellungen des Servers, welche die meisten Parameter und Einstellungen auf die werksseitigen Standardwerte...
  • Seite 39 Firmware ist auf den Bestimmungsort abgestimmt. Die Firmware-Einstellung ist für den Endbenutzer nicht zugänglich. DN-13020: Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinie 2014/30/EU (EMV), Richtlinie 2014/35/EU (LVD) und RoHS 2011/65/EU befindet.
