- Seite 1 1-PORT H.264 VIDEO SERVER BENUTZERHANDBUCH DN-16100...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Alle durch uns angebotenen bleifreien Komponenten entsprechen den Anforderungen der europäischen Richtlinie zur Beschränkung gefährlicher Substanzen (RoHS), was bedeutet, dass unser Fertigungsprozess und die Produkte absolut „bleifrei“ und frei von in der Richtlinie benannten Substanzen sind. Die durchkreuzte Mülltonne bedeutet, dass das Produkt am Ende seiner Nutzungsfähigkeit innerhalb der Europäischen Union getrennt entsorgt werden muss. - Seite 3 EINEM DURCH MPEG LA LIZENZIERTEN VIDEOANBIETER ERHALTEN WURDE. FÜR KEINE ANDEREN NUTZUNGEN WIRD EINE LIZENZ ERTEILT ODER ANGENOMMEN. ZUSÄTZLICHE INFORMATIONEN EINSCHLIEßLICH ZU INTERNER WERBUNG UND KOMMERZIELLER NUTZUNG ERHALTEN SIE VON MPEG LA, LLC. SIEHE HTTP://WWW.MPEGLA.COM. GPL Lizenz Dieses Produkt enthält Codes, welche durch Drittunternehmen entwickelt wurden und welche der GNU Allgemein Public License („GPL“) oder der GNU Lesser Public License („LGPL“) unterliegen.
-
Seite 4: Inhaltsverzeichnis
INHALT 1. PRODUKTÜBERSICHT ........1 1.1 G ..............1 ERÄTEFRONT 1.2 G ............2 ERÄTERÜCKSEITE 2. ANSCHLUSS ............3 3. ETHERNETVERBINDUNG ........4 3.1 N LAN ........4 ETZWERKANSCHLUSS ÜBER 3.2 N ..9 ETZWERKKONFIGURATION PER NTERNETBROWSER 3.2.1 DDNS-Einstellung ..............10 ANLAGE 1 KONTO FÜR DDNS-DIENST ERSTELLEN ............ -
Seite 5: Produktübersicht
1. PRODUKTÜBERSICHT 1.1 Gerätefront Video Web Sever Reset Video In Audio In Audio Out Anschluss / Beschreibung Taste Reset Diese Taste sitzt in einer kleinen Öffnung. Durch Gedrückthalten der Taste startet das Gerät neu. Hierdurch werden alle Parameter, einschließlich der IP- Adresse, auf die Werkseinstellungen zurückgesetzt. -
Seite 6: Geräterückseite

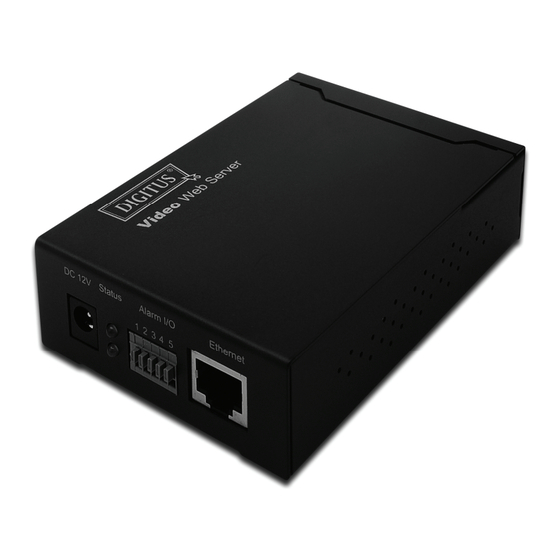

1.2 Geräterückseite 12V (DC) Alarm I/O Status Ethernet Anschluss DESCRIPTION 12 V (DC) Zum Anschluss des 12-V-Netzteils. Alarm I/O Zum Anschluss an ein externes Gerät. Insgesamt stehen fünf Anschlüsse zur Verfügung: Von links nach rechts: RS485-B, RS485-A, Alarm-Out, Alarm-In und GND (Erdung). -
Seite 7: Anschluss
2. Anschluss Schritt 1: Schließen Sie zuerst die Installation der Kamera wie im Handbuch beschrieben, ab. Schritt 2: Schließen Sie den Videoausgang der Kamera per Videokabel am Videoeingang des Geräts an. Hinweis: Ein Videokabel ist nicht im Lieferumfang inbegriffen. Schritt 3: (Optional) Verbinden Sie den Audioausgang der Kamera mit dem Audioeingang des Geräts, falls Ihre Kamera Audioaufnahmen unterstützt. -
Seite 8: Ethernetverbindung
3. ETHERNETVERBINDUNG Lesen Sie bitte vor Benutzung des Gerätes die folgenden Hinweise, um die Einstellungen an ihr Netzwerk anzupassen: Zur Konfiguration der Netzwerkeinstellungen müssen Sie zuerst das Gerät mit Ihrem PC verbinden. Einzelheiten siehe „3.1 Netzwerkanschluss über LAN“ auf Seite 4. ... - Seite 9 c. Im Reiter „Allgemeines” wählen Sie bitte „Internetprotokoll (TCP/IP)” und wählen anschließend „Eigenschaften”. d. Wählen Sie im Reiter „Allgemeines“ die Option „Folgende IP- Adresse benutzen” und stellen Sie Ihre IP, wie unten beschrieben, ein. Hinweis: Es ist empfehlenswert, sich die Ursprungseinstellungen zu notieren und dann wie beschrieben vorzugehen.
-
Seite 10: Für Windows Xp
Für Windows XP: a) Wählen Sie „Start“ „Systemsteuerung“ „Netzwerk- und Internetverbindungen“ „Netzwerkverbindungen“ (in der „Kategorieanzeige“). b) In „LAN-Verbindung“ rechtsklicken Sie zur Auswahl von „Eigenschaften“. c) In der Registerkarte „Allgemein“ wählen Sie „Internetprotokoll (TCP/IP)“, hier wählen Sie „Eigenschaften“. - Seite 11 d) In der Registerkarte „Allgemein“ wählen Sie „Folgende IP-Adresse benutzen“, hier stellen Sie die IP-Adresse auf „192.168.1.XXX“ ein (XXX kann ein beliebiger Wert von 1~255 sein, außer 10). Hinweis: Notieren Sie die aktuellen Einstellungen vor der Änderung. Das hilft, wenn Sie später die PC-Netzwerkeinstellungen zur Verbindung mit dem Internet wieder herstellen müssen.
- Seite 12 c) In der Registerkarte „Networking“ wählen Sie „Internetprotokoll Version 4 (TCP/IPv4)“, hier wählen Sie „Eigenschaften“. d) In der Registerkarte „Allgemein“ wählen Sie „Folgende IP- Adresse benutzen“, hier stellen Sie die IP-Adresse wie unten beschrieben ein. Hinweis: Notieren Sie die aktuellen Einstellungen vor der Änderung. Das hilft, wenn Sie später die PC-Netzwerkeinstellungen zur Verbindung mit dem Internet wieder herstellen müssen.
-
Seite 13: Netzwerkkonfiguration Per Internetbrowser
3.2 Netzwerkkonfiguration per Internetbrowser Schritt 1: Öffnen Sie Ihren Browser, z.B. den Microsoft Internet Explorer und geben Sie im Adressfeld „http://192.168.1.10” ein. Schritt 2: Auf der Login-Seite geben Sie den Standardnamen (admin) und das Passwort (admin), ein sowie den Sicherheitscode aus dem Bild unten. -
Seite 14: Ddns-Einstellung
c) Klicken Sie „Speichern“, um Ihre Netzwerkkonfiguration zu speichern und loggen Sie sich aus. d) Trennen Sie Ihr Gerät vom PC und verbinden Sie sie getrennt mit dem Internet. Geben Sie dann die IP-Adresse oder den Namen des Hosts ein, den Sie eben vom Adressfeld des Browsers notiert haben und überprüfen Sie, ob Sie erfolgreich auf das Gerät zugreifen können. - Seite 15 Hinweis: Sie müssen ein DDNS-Konto auf einer Website erstellen, die einen kostenfreien DDNS-Dienst anbietet. Einzelheiten siehe „ANLAGE KONTO FÜR DDNS-DIENST ERSTELLEN“ auf Seite 12. Schritt 3: Klicken Sie „Speichern“ und melden Sie sich ab. Trennen Sie anschließend Ihr Gerät vom Netz verbinden Sie sie getrennt mit dem Internet.
-
Seite 16: Anlage 1 Konto Für Ddns-Dienst Erstellen
ANLAGE 1 KONTO FÜR DDNS-DIENST ERSTELLEN Für die Anmeldung unter PPPOE und DHCP müssen Sie zuerst den Hostnamen der IP-Adresse Ihres Gerätes eingeben. Es gibt eine ganze Reihe von Websites für kostenlose DDNS-Dienste, nachstehend finden Sie ein Beispiel für einen DDNS-Kontoantrag bei der Website http://www.dyndns.com. - Seite 17 Schritt 3: Das System überträgt automatisch eine Bestätigungs-E-Mail. Lesen Sie diese E-Mail innerhalb von 48 Stunden und vervollständigen Sie den Vorgang zur Aktivierung Ihres Kontos entsprechend der Anleitungen in der E-Mail. Nach der Bestätigung des Kontos wird „Konto bestätigt“ angezeigt. Ihr Konto wurde erfolgreich erstellt. Schritt 4: Klicken Sie „Login“...
- Seite 18 Schritt 5: Klicken Sie „Hostdienste hinzufügen“. • Geben Sie einen sinnvollen Hostnamen ein. • Wählen Sie einen Namen für das Hostsystem. • Geben Sie die IP-Adresse zur Umleitung ein. Notieren Sie den gesamten Hostnamen, beispielsweise headoffice523.dyndns.org. Dann klicken Sie „In den Einkaufswagen“ zum Bezahlen. Hinweis: Dieser Dienst kostenlos.
- Seite 19 Schritt 6: Klicken Sie nach der Bezahlung „Dienste aktivieren“, damit sind Ihre DDNS-Dienste nun betriebsbereit. Schritt 7: Rufen Sie ihren Browser wieder auf und gehen Sie zu „Netzwerk” „DDNS”. Wählen Sie „Aktivieren” unter der Einstellung DDNS. Wählen Sie aus dem Dropdown-Menü den Systemnamen, den Sie bei der Anmeldung für den DDNS-Service festgelegt haben (z.B.
