Bevor Sie mit dem Aufstellen des Pools beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den
Einzelteilen vertraut zu machen, dies erleichtert Ihnen den Aufbau des Pools, plus Zubehör.
4
5
6

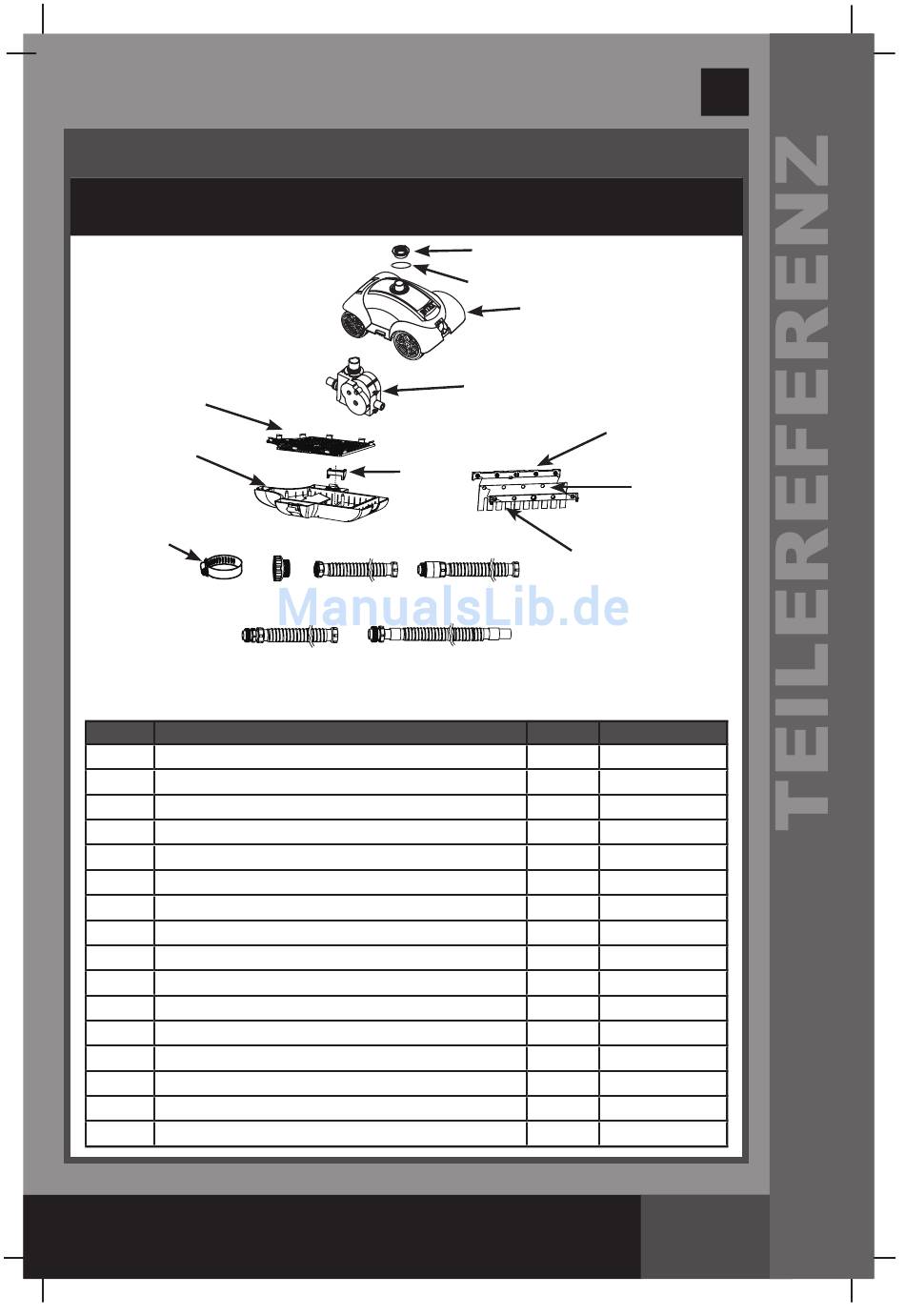

HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht,
eventuelle Abweichungen zum Produkt können vorhanden sein.
TEILENUMMER
1
OBERSEITE DES REINIGERS
2
BUNDMUTTER
3
BETRIEBSMODUL
4
SCHMUTZNETZ
5
UNTERSEITE DES REINIGERS
6
SCHLAUCHSCHELLE
7
SCHLAUCHADAPTER
8
SCHLAUCH A
9
SCHLAUCH B
10
SCHLAUCH C
11
SCHLAUCH D
12
ZUSATZGEWICHT
13
BÜRSTENHALTERUNG A (2 ERSATZSTIFTE)
14
BÜRSTE (10 ERSATZSTIFTE)
15
BÜRSTENHALTERUNG B (2 ERSATZSTIFTE)
16
AUSLASS O-RING
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(100IO) AUTO CLEANER GERMAN SIZE: 4.875" X 7.25" PANTONE 295U 07/26/2012
TEILEREFERENZ
12
7
8
10
11
BESCHREIBUNG
Deutsch
2
16
1
3
13
14
9
MENGE ERSATZTEILNUMMER
1
1
1
1
1
1
1
1
3
3
1
2
4
12
4
1
100A
15
11565
11569
11566
11568
10965
10272
11239
10850
10851
10852
10957
11138
11493
11567
11494
11621
