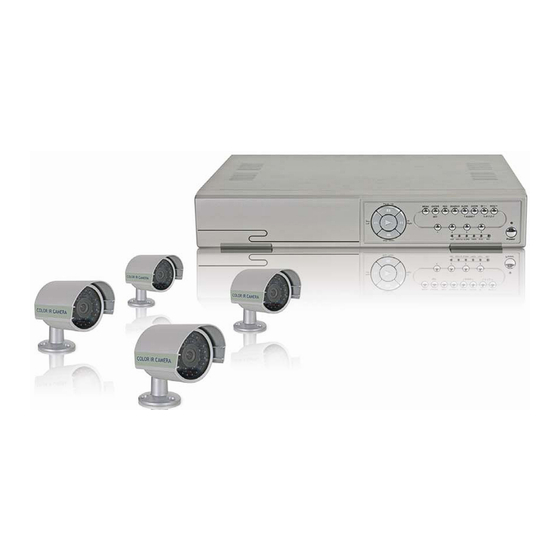

Aufnahme über fortgeschrittene Bewegungsdetektion und geplante Bewegungsdetektion. (4 verschiedene regelbare Faktoren für Empfindlichkeit der Bewegungsdetektion) und praktische Suchfunktion. o Aufnahme über Alarmauslösung wird Warnsignal mit den Bildern an die gewünschte Email-Adresse und FTP- Adresse schicken. o Unterstützt Pre-Alarm-Aufnahme (8MB). CCTVPROM4_v2 VELLEMAN - 3 -...
• Externes Gerät: o Lange Aufnahmedauer wenn angeschlossen an Independent Disk Array. o Optional: Independent Disk Array (IDA); VGA-Anschluss; Velleman Festplattenlaufwerk (DVR/CARTR1) 4. Technische Daten • Videosystem: NTSC / PAL schaltbar • Videokompressionsformat: o Marco: MJPEG o CIF: MPEG4 • Video-Eingang: 4 Kanäle, "composite" Videosignal 1Vpp / 75 Ohm BNC •...
Seite 5
Drücken Sie diese zwei Tasten zur gleichen Zeit um live oder Wiedergabe-Töne der 4 Audio-Kanäle zu wählen. Halten Sie SLOW gedrückt und drücken Sie ZOOM um den Kanal (1-4) zu selektieren. 16. PTZ CONTROL-Tasten Drücken Sie diese gleichzeitig zwei Tasten um den PTZ-Steuerungsmodus zu öffnen oder verlassen. CCTVPROM4_v2 VELLEMAN - 5 -...
3. Schließen Sie die Monitoren an. 4. Wählen Sie die externe Geräte. 5. Schließen das Gerät an den Strom an. HINWEIS: Siehe Appendix #1 für die Anweisungen zur Installation des Festplattenlaufwerks. HINWEIS: Siehe Appendix #2 für PIN-Belegung des externen I/O-Ports. CCTVPROM4_v2 VELLEMAN - 6 -...
Seite 7
3. Bevor Sie den DVR benutzen, müssen Sie zuerst die Zeit einstellen (siehe “9.d. Datum”-Einstellungen). SYSTEM INIT… 1 2 3 4 ↓ AUDIO ↓ AUDIO M ↓ DETECTING MASTER HDD DETECTING SLAVE HDD FAIL ↓ VERSION 1039-09-H6-04-AA-08 SYSTEM NTSC - 783 - CCTVPROM4_v2 VELLEMAN - 7 -...
Also, je größer der Wert, umso empfindlicher wird die Detektion sein. Applikation ~ * langsame und regelmäßige Umgebungsänderung Szenario: Lager Verschiedene Umgebungen können unterschiedliche Einstellungen erforderen. Das Beispiel unten ist nur zur Referenz. Eingang Hintertür CCTVPROM4_v2 VELLEMAN - 8 -...
Seite 9
Gehsteig Fenster CCTVPROM4_v2 VELLEMAN - 9 -...
Aufnahme ausgelöst durch Bewegung oder einen externen Alarm und angezeigt durch “ ” und “ ”. 3. TIMER-AUFNAHME (PROGRAMMIERT): Aufnahme wird über den Timer programmiert und wird durch “TIMER RECORD” angezeigt. HINWEIS: Wenn die Festplatten im O/W-Aufnahmemodus voll sind, werden früher aufgenommene Dateien ohne Warnung überschrieben werden. CCTVPROM4_v2 VELLEMAN - 10 -...
Standardpasswort ein und drücken Sie “ENTER” (Sie können später das Passwort ändern, siehe “9.j. Advance Menu_System”). Hinweis: Das Standardpasswort ist “0000”. Drücken Sie viermal “ENTER” statt “+” oder “-” um “0” “0” “0” “0” zu selektieren. CCTVPROM4_v2 VELLEMAN - 11 -...
Seite 12
5. RECORD IMG SIZE: Es gibt zwei Aufnahmeoptionen: FRAME & CIF. Wenn Sie die Bildgröße ändern wollen, müssen Sie zuerst die Aufnahme stoppen. 6. RECORD QUALITY: Es gibt 4 Aufnahmequalitäten: BESTE, HOHE, NORMALE und NIEDRIGE Qualität. CCTVPROM4_v2 VELLEMAN - 12 -...
Seite 13
Sonntag von 08:00 bis 00:00 und von Montag 00:00 bis 15:00 programmieren. 2. START HH / MM: Wählen Sie die Startzeit für die Aufnahme. 3. END HH / MM: Wählen Sie die Endzeit für die Aufnahme. CCTVPROM4_v2 VELLEMAN - 13 -...
Seite 14
(MENU) RECORD Bewegen Sie den Cursor auf “ADVANCE” und drücken Sie ”ENTER”. Der Schirm wird die TIMER folgenden Optionen zeigen: DATE ADVANCE ADVANCE CAMERA DETECTION DISPLAY ALERT REMOTE SYSTEM NETWORK BACKUP HDD INFO EVENT LOG CCTVPROM4_v2 VELLEMAN - 14 -...
Seite 15
Bewegen Sie den Cursor nach “DETECTION” und drücken Sie ”ENTER”. Der Schirm wird die folgenden Optionen zeigen: DETECTION DETECTION SETUP DETEKTIONSKONFIGURATION DETECTION TIMER DETECTION TITLE AREA ALARM SETUP SETUP SETUP HIGH SETUP NEXT 1. TITLE: Zeigt den Titel von jedem Kamerakanal. CCTVPROM4_v2 VELLEMAN - 15 -...
Seite 16
Wählen Sie LOW / HIGH für die Alarmpriorität. Der Standardalarmwert ist OFF. 9. PRE / NEXT: Selektieren Sie “PRE” um zu der vorigen Seite zu gehen; wählen Sie “NEXT” um zur nächsten Seite zu gehen. CCTVPROM4_v2 VELLEMAN - 16 -...
Seite 17
6. DWELL DURATION (SEC): Stellen Sie die Dauer für jeden Kanal für CALL MONITOR (2, 4, 8, 16 Sek.) ein. 7. DE-INTERLACE: Stellen Sie die “DE-INTERLACE” Funktion on / off. 8. WATERMARK: Diese Funktion steht immer auf ON. CCTVPROM4_v2 VELLEMAN - 17 -...
Seite 18
Bewegen Sie den Cursor auf “SYSTEM” und drücken Sie ”ENTER”. Der Schirm wird die folgenden Optionen zeigen: SYSTEM SERIAL TYPE RS-485 BAUD RATE 02400 HOST ID PASSWORD 0000 RESET DEFAULT RESET CLEAR HDD MASTER UPGRADE AUTO KEYLOCK NEVER LANGUAGE ENGLISH VERSION 1030-08-H3-04-V354-07 VIDEO FORMAT NTSC CCTVPROM4_v2 VELLEMAN - 18 -...
Seite 19
“-” Taste um alle Informationen, die Sie für den DVR brauchen, einzustellen. Siehe unten. STATIC 192.168.001.010 GATEWAY 192.168.001.0 → 255 NETMASK 252.252.252.000 2. NETZWERKTYP (DHCP): Diese DHCP-Funktion muss von einem Router oder einem Netzwerkmodemkabel mit DHCP-Service. Für detaillierte DHCP-Einstellungen, siehe “10.f. Lizenzierte Software AP”. CCTVPROM4_v2 VELLEMAN - 19 -...
Drücken Sie die “SEARCH” Taste auf der Frontplatte des DVR um MASTER den Suchmodus zu öffnen. Der Schirm wird die folgenden Optionen FULL LIST zeigen: RECORD LIST SYSTEM LIST ALARM LIST MOTION LIST TIME SEARCH CCTVPROM4_v2 VELLEMAN - 20 -...
Seite 21
Siehe “9.k. Advance Menu_System” für die Passwort-Einstellungen. d. Das N/P System 1. Drücken Sie die “POWER”-Taste zum Abschalten und drücken Sie “POWER” + “►“ um das PAL System (drücken Sie bis der Monitor das Videobild des DVR zeigt) einzuschalten. CCTVPROM4_v2 VELLEMAN - 21 -...
Dateien abzurufen und abzuspielen. Sie alle Einstellungen des Videowebservers für die folgende Softwarenstallation auf einem anderen PC. HINWEIS: Die Version der lizenzierten Software wird auf der Login-Seite erscheinen. 7. Vorstellung des "Basic Operation": Video Web Server Bedienfeld. CCTVPROM4_v2 VELLEMAN - 22 -...
Seite 23
System Config: drücken Sie diese Taste um die Einstellungsseite des Videowebservers zu öffnen. i. Anzahl Online Benutzer j. Kanäle 1 ~ 4 k. 4-Kanal-Display l. Suche m. Aufnehmen n. Stop / Vorspulen / Zurückspulen / Pause / langsame Wiedergabe / Wiedergabe o. + CCTVPROM4_v2 VELLEMAN - 23 -...
Seite 24
Control AP-Schirm zu öffnen (drücken Sie “ESC” um den Schirm zu verlassen und wieder zum DVR Control AP-Schirm zurückzukehren). w. Menü / Aufwärts / Abwärts / Links / Rechts x. Turbo Off / On Bedienfeld des digitalen Gerätes ~ PTZ CCTVPROM4_v2 VELLEMAN - 24 -...
Seite 25
Endpunkt zu wählen. Klicken Sie rechts um in und stellen Sie "File Destination", Textfarbe und die AVI-Format umzuwandeln. Textfarbe des Ablaufstatus ein. Watermark: Beweis der Echtheit der Sicherungskopie. Open Previous File: Öffnet die vorige Sicherungskopie. Open Next File: Öffnet die nächste Sicherungskopie. CCTVPROM4_v2 VELLEMAN - 25 -...
Seite 26
DDNS-Service um einen “Hostname”, der mit der dynamischen IP-Adresse übereinstimmt, zu bekommen. Bitte siehe “10.f. DDNS” für Details. HINWEIS: Es ist möglich, dass Sie manche Router den DVR erneut starten müssen, um die IP-Adresse zu bekommen. CCTVPROM4_v2 VELLEMAN - 26 -...
Seite 27
• Verwenden Sie den DDNS-Benutzernamen und das Passwort um in DynDNS einzuloggen. • Hostname kreieren: Login → “Account” → “My Service” → “Add Host Services” → “Add Dynamic DNS Host” → "Hostname" wählen und eingeben → Klicken Sie “Add Host” → "DDNS Hostname" gestaltet. CCTVPROM4_v2 VELLEMAN - 27 -...
Geben Sie einen Namen für den Kamerakanal ein (bis zu 6 Zeichen). 4. Adjustment: Regeln Sie die BR (Helligkeit) / CT (Kontrast) / SU (Sättigung) / HU (Farbton) / REC (Aufnahme) der Kamera. 5. Drücken Sie “OK” und “APPLY” zum Bestätigen. CCTVPROM4_v2 VELLEMAN - 28 -...
Seite 29
4. Protocol Type: Wählen Sie das “NORMAL” Protokoll für Kameras unserer eigenen Marke. Wählen Sie das “P-D” (PELCO-D)-Protokoll für alle VELLEMAN-Kameras. 5. Baud Rate: Stellen Sie die Baudrate von jedem Kanal (2400, 4800, 9600, 19200, 38400, 57600, 115200), abhängig von der Dome-Kamera, ein.
DVR auf PC über Netzwerk speichern. 2. Um Zugriff zur Sicherungskopie zu bekommen, → drücken Sie "Start" → Success → Convert → Play File. 1. Wiedergabeinformationen 2. Zeitablaufleiste 3. Funktionen: (1) De-interlace (2) De-blocking (3) OSD (4) AVI-Umwandlung CCTVPROM4_v2 VELLEMAN - 30 -...
Seite 31
Server, die Alarmzeit und die Anzahl Frames verzeichnet. 2. Sie können alle Bewegung-ausgelösten Ereignisse einfach abspielen. 3. Klicken Sie die "Refresh”-Taste um die Databankliste zu aktualisieren. 4. Alle Bewegungs-ausgelösten Dateien werden zur einfachen Suche systematisch verzeichnet. CCTVPROM4_v2 VELLEMAN - 31 -...
Seite 32
“b”, “c” und “f” Funktionen. GUEST — Nur zum Beobachten, nur Zugriff zur "a"-Funktion. 3. Life time: Gemäß den verschiedenen Berechtigungsstufen, können unterschiedliche Accounts eine unterschiedliche Periode online sein (1Min, 5Min, 10Min, 1Std, 1Tag, unendlich). CCTVPROM4_v2 VELLEMAN - 32 -...
Seite 33
Schritt 1: Tippen Sie die IP-Adresse im URL-Adressenfenster ein und drücken Sie “ENTER”. HINWEIS: Wenn die TCP Portnummer nicht 80 ist, siehe Beispiel unten. IP-Addresse: 192.168.1.10; Portnummer: 888 > Tippen Sie “60.121.46.236: 888” im URL-Adressenfenster ein und drücken Sie ENTER. AP herunterladen JAVA herunterladen CCTVPROM4_v2 VELLEMAN - 33 -...
Seite 34
Schritt 4: Wählen Sie “Windows Offline Installation” oder “Windows Online Installation”. Windows Offline Installation Windows Online Installation Schritt 5: Nehmen Sie “Windows Offline Installation” als Beispiel: Speichern Sie die Konfigurationdatei “jre- 1_5_0_04-windows-i586-p” auf dem Desktop oder PC. Klicken Sie zweimal auf “jre-1_5_0_04-windows-i586-p“ zur Konfiguration. CCTVPROM4_v2 VELLEMAN - 34 -...
- Prüfen Sie die Kamera- und die Monitor-Videokabel und Verbindungen. - Prüfen Sie die Stromversorgung der Kamera. - Prüfen Sie die Einstellung des Kameraobjektivs. DVR rebootet ständig - Prüfen Sie Ihre Festplatte und ersetzen Sie diese falls nötig. CCTVPROM4_v2 VELLEMAN - 35 -...
Seite 36
• Schritt 6: Verbinden Sie den Stromversorgungsanschluss und IDE-Bus mit der HDD. Beachten Sie, dass die Pole übereinstimmen (Pol 1 der Hauptplatine mit Pol 1 der HDD). • Schritt 7: Schließen Sie den DVR an und schrauben Sie die 8 Schrauben fest (siehe Abb. 4 und 5). CCTVPROM4_v2 VELLEMAN - 36 -...
Seite 37
Alarmaktivitäten gestoppt. Bei normalem Betrieb bleibt das Signal “High”. PIN 15: EXTERNER ALARM COM Bei normalem Betrieb trennt sich COM von NO. Wenn der Alarm ausgelöst wird, verbindet sich COM mit NO. PIN 16 +17: GND Erdung GND CCTVPROM4_v2 VELLEMAN - 37 -...
Seite 39
Western Digital Caviar WD1200BB-00CAA1 120GB 7200 rpm Western Digital Caviar WD2000BB-00DWA0 200GB 7200 rpm Western Digital CaviarSE WD2500JB (HD250GB) 250GB 7200 rpm Western Digital WD1600JB (HD160GB) 160GB 7200 rpm Western Digital WD3200JB (HD320GB) 320GB 7200 rpm CCTVPROM4_v2 VELLEMAN - 39 -...
103 x 63 x 57 mm Gewicht 582 g VELLEMAN kann nicht verantwortlich gemacht werden für verlorene oder beschädigte Programme, Daten oder austauschbare Medien. VELLEMAN empfiehlt Ihnen, regelmäßig Sicherheitskopien auf verschiedenen Speichermedien (Diskette, CD-ROM) von Ihren Dokumenten, Daten, Dateien oder Software installiert auf unseren Produkten, zu erstellen Alle Änderungen vorbehalten.
