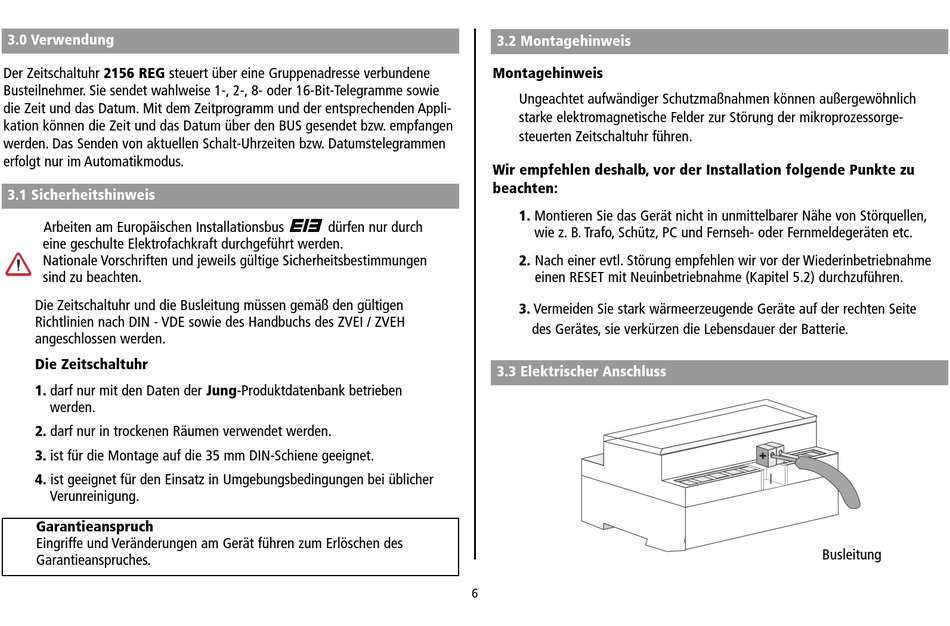

3.0 Verwendung
Der Zeitschaltuhr 2156 REG steuert über eine Gruppenadresse verbundene
Busteilnehmer. Sie sendet wahlweise 1-, 2-, 8- oder 16-Bit-Telegramme sowie
die Zeit und das Datum. Mit dem Zeitprogramm und der entsprechenden Appli-
kation können die Zeit und das Datum über den BUS gesendet bzw. empfangen
werden. Das Senden von aktuellen Schalt-Uhrzeiten bzw. Datumstelegrammen
erfolgt nur im Automatikmodus.
3.1 Sicherheitshinweis
Arbeiten am Europäischen Installationsbus
eine geschulte Elektrofachkraft durchgeführt werden.
Nationale Vorschriften und jeweils gültige Sicherheitsbestimmungen
sind zu beachten.
Die Zeitschaltuhr und die Busleitung müssen gemäß den gültigen
Richtlinien nach DIN - VDE sowie des Handbuchs des ZVEI / ZVEH
angeschlossen werden.
Die Zeitschaltuhr
1. darf nur mit den Daten der Jung-Produktdatenbank betrieben
werden.
2. darf nur in trockenen Räumen verwendet werden.
3. ist für die Montage auf die 35 mm DIN-Schiene geeignet.
4. ist geeignet für den Einsatz in Umgebungsbedingungen bei üblicher
Verunreinigung.
Garantieanspruch
Eingriffe und Veränderungen am Gerät führen zum Erlöschen des
Garantieanspruches.
e
dürfen nur durch
3.2 Montagehinweis
Montagehinweis
Ungeachtet aufwändiger Schutzmaßnahmen können außergewöhnlich
starke elektromagnetische Felder zur Störung der mikroprozessorge-
steuerten Zeitschaltuhr führen.
Wir empfehlen deshalb, vor der Installation folgende Punkte zu
beachten:
1. Montieren Sie das Gerät nicht in unmittelbarer Nähe von Störquellen,
wie z. B. Trafo, Schütz, PC und Fernseh- oder Fernmeldegeräten etc.
2. Nach einer evtl. Störung empfehlen wir vor der Wiederinbetriebnahme
einen RESET mit Neuinbetriebnahme (Kapitel 5.2) durchzuführen.
3. Vermeiden Sie stark wärmeerzeugende Geräte auf der rechten Seite
des Gerätes, sie verkürzen die Lebensdauer der Batterie.
3.3 Elektrischer Anschluss
6
Busleitung
