Bedienungsanleitung

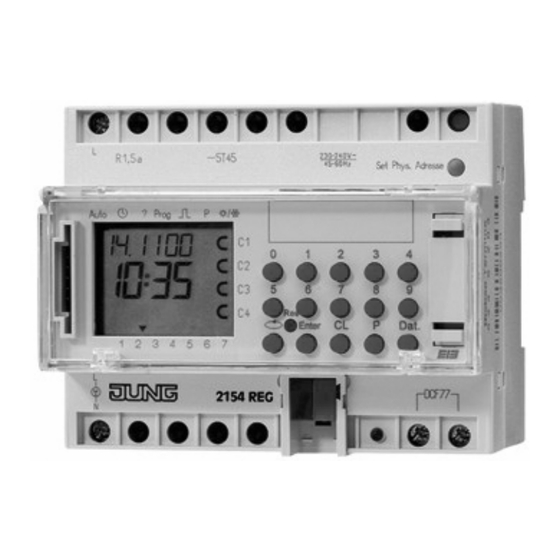

4-Kanal Jahresschaltuhr
1. Beschreibung des Gerätes............................................................... 3
2. Merkmale 2154 REG .......................................................................... 4
3. Verwendung ....................................................................................... 5
3.1. Sicherheitshinweise ...................................................................... 5
3.2. Montagehinweise .......................................................................... 5
3.3. Bus-Anschluss .............................................................................. 6
3.4. Maßbild ......................................................................................... 6
4. Gangreserve ...................................................................................... 6
4.1. Batterie einlegen ........................................................................... 6
4.2. Batteriewechsel............................................................................. 7
5. Übersicht Menüwahl ......................................................................... 8
5.1. Eingabekorrektur........................................................................... 8
5.5. Erstbetriebnahme 2154 REG...................................................... 10
5.8. Erzwungener Senderruf.............................................................. 13
5.9. Datum / Uhrzeit ändern............................................................... 14
6. Manueller Eingriff in das Programm ............................................. 14
6.1. Dauer EIN / AUS......................................................................... 14
6.2. Manuell EIN / AUS ( Schaltungsvorwahl) ................................... 15
6.3. Zufallsprogramm ......................................................................... 16
6.4. Zufallsprogramm EIN / AUS ....................................................... 16
6.5. Manuellen Eingriff beenden ........................................................ 16
6.6. Tastatur sperren / freigeben ....................................................... 17
7. Programmieren................................................................................ 18
4-Kanal Jahresschaltuhr
Art.-Nr.: 2154 REG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung 2154REG

Inhaltszusammenfassung für Jung 2154REG

  • Seite 1: Inhaltsverzeichnis

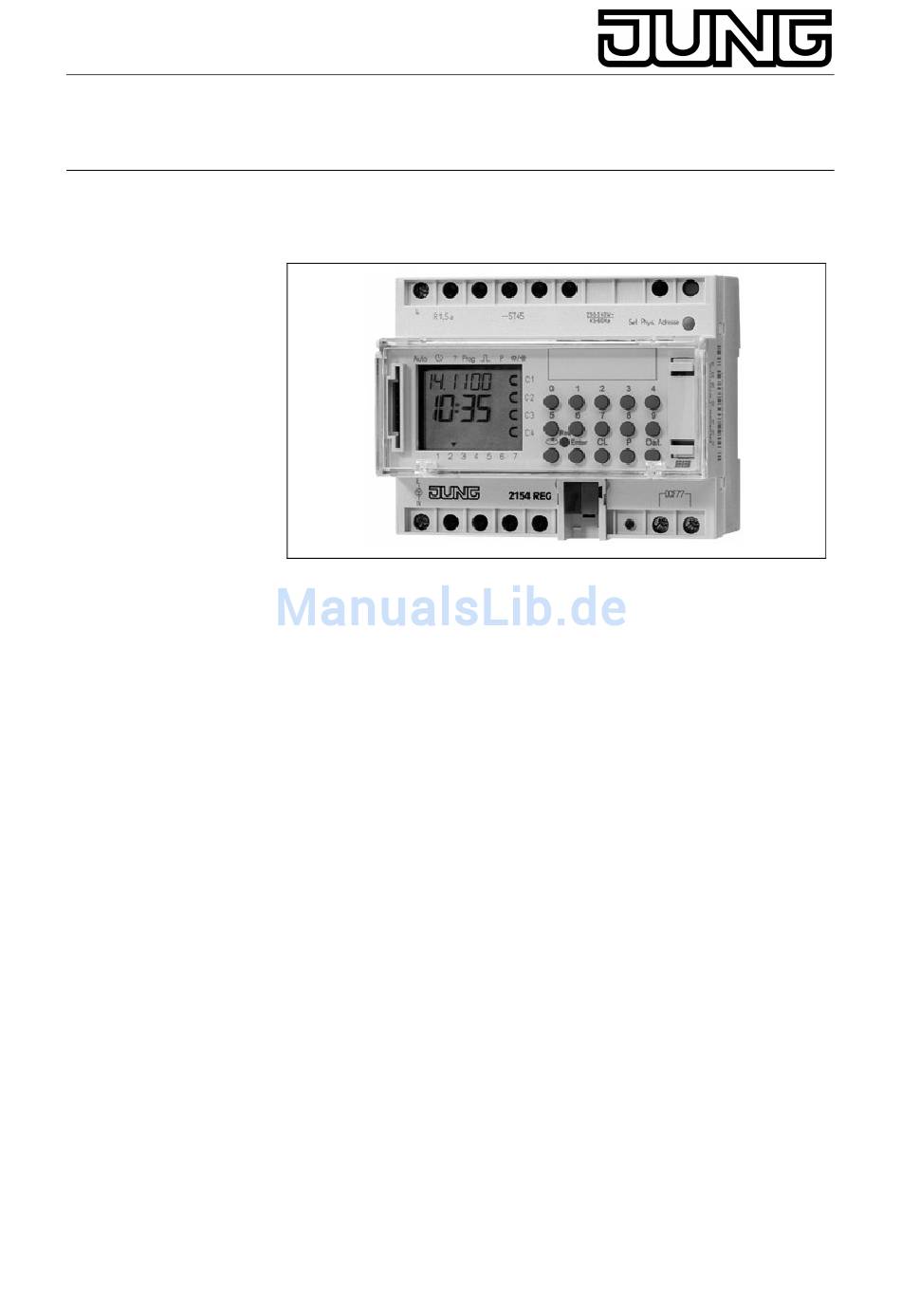

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Bedienungsanleitung 4-Kanal Jahresschaltuhr 1. Beschreibung des Gerätes............... 3 2. Merkmale 2154 REG ................4 3. Verwendung ..................5 3.1. Sicherheitshinweise ..............5 3.2. Montagehinweise ................5 3.3. Bus-Anschluss ................6 3.4. Maßbild ..................6 4. Gangreserve ..................6 4.1.
  • Seite 2 4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 7.1. Wochenprogramm einstellen Einschaltzeit......... 18 7.2. Datumsprogramm programmieren..........19 7.3. Einmalschaltzeit programmieren ..........20 7.4. Impulsprogramm programmieren ..........21 8. Prioritätsprogramm................. 21 8.1. Wochenprogramm mit Priorität P1 .. P9 programmieren.... 23 8.2. Zeitraum für Wochenprogramm P1 .. P9 festlegen ....24 8.3.

  • Seite 3: Beschreibung Des Gerätes

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 1. Beschreibung des Gerätes Anzeige Datenaustausch mit Speicherkarte Anzeige Stunden Schnittstelle Cursor für die Programmwahl Anzeige Datum Tag Anzeige Datum Monat Anzeige Jahr Anzeige r = Zufall / P 1..9 / Manuell Ein (H o) Manuell Aus (H p) Dauer EIN (F + o)/ Dauer AUS (F + p) Anzeige Schaltzustandsanzeige EIN = o, AUS = p 10 Programmier - LED der BCU...

  • Seite 4: Merkmale 2154 Reg

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 2154 REG 24 Bus-Anschlußklemme DCF 25 LED leuchtet, wenn DCF-Antenne verpolt 26 Anzeige DCF 77 Empfang 2. Merkmale 2154 REG • 4-Kanal-Jahresschaltuhr • Programmierung an der Schaltuhr oder in Verbindung mit Speicherkarte Programmierung unter WIN 95 / WIN NT mit Software •...

  • Seite 5: Verwendung

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 3. Verwendung Der Zeitsensor 2154 REG steuern über Gruppenadresse verbundene Busteilnehmer. Sie senden wahlweise 1, 2 oder 8 Bit Telegramme, sowie die Zeit auf dem Bus. Mit dem Zeitprogramm und der entsprechenden Applikation kann die Zeit und das Datum über den BUS gesendet bzw.

  • Seite 6: Bus-Anschluss

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 3.3. Bus-Anschluss 3.4. Maßbild 4. Gangreserve Im Falle eines Stromausfalls sorgt die Gangreserve für den Erhalt der aktuellen Uhrzeit (ca.1,5 Jahre). Auch im stromlosen Zustand und bei leerer Batterie, bleiben die Schaltzeiten unverlierbar gespeichert. 4.1. Batterie einlegen •...

  • Seite 7: Batteriewechsel

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Abb. 2 4.2. Batteriewechsel Wichtiger Hinweis: Batteriewechsel mit Betriebsspannung Alle gespeicherten Programm-Daten bleiben erhalten Batteriewechsel ohne Betriebsspannung Achtung: Datum und Uhrzeit gehen verloren ! 1. Mit geeignetem Schraubendreher das Batteriefach anheben 2. Lithiumbatterie aus dem Halter entnehmen s. Abb. 3. 3.

  • Seite 8: Übersicht Menüwahl

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 5. Übersicht Menüwahl Stellen Sie sicher, dass die Lithiumbatterie eingelegt ist (Kapitel 4.1). Durch Drücken der Taste kann der Cursor ▲ bewegt werden. Der Cursor bewegt sich bei jedem Tastendruck einen Menüpunkt weiter. Cursor unter Symbol Funktion (Automatikprogramm) Auto...

  • Seite 9: Erstinbetriebnahme Für 2154 Reg Datum Und Uhrzeit Einstellen

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 5.2. Erstinbetriebnahme für 2154 REG Datum und Uhrzeit einstellen Bei der Erstinbetriebnahme mit einem spitzen Gegenstand z.B. Bleistift, die Taste RES drücken, danach loslassen. Beispiel: Der Zeitsensor wird z.B.: am 19.05.2000 um 9.25 Uhr in Betrieb genommen. Hinweis: Bei der Erstinbetriebnahme ist kein Umschaltgesetz (dat 0) für die automatische Sommer- / Winterzeitautomatik programmiert.

  • Seite 10: Ändern Der Automatischen Sommer-/ Winterzeitautomatik

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 5.4. Ändern der automatischen Sommer-/ Winterzeitautomatik Grundeinstellung 2154 REG dat 1 2154 DCF dat 0 Wählen Sie das neue Umschaltgesetz aus der Tabelle Kapitel 5.3 aus. Beispiel: Einstellung dat 0 Ändern in: Neue Gesetzmäßigkeit für die EU dat 1 Wichtig bei 2154 REG mit DCF muß...
  • Seite 11 4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG A. Bei Betrieb ohne DCF 77 Funkempfang 1. Schließen Sie lediglich die Busleitung an. 2. Stellen Sie in diesem Fall die Sommer-/ Winterzeitumschaltung auf das richtige Umschaltgesetz ein, siehe Kapitel 5.3/5.4. B. Anschluss 2154 REG mit Funkempfang 1.

  • Seite 12: Erstinbetriebnahme Der Funkschaltuhr 2154 Reg

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Der Anschluß der DCF Antenne kann in Stern-, Linie oder Baumstruktur an (siehe Abb. D) erfolgen. Hinweis: Sollte eine LED an den DCF-Anschlußklemmen aufleuchten, tauschen Sie nur die Polung an diesem Anschluß! 3. Schließen Sie danach die weiteren Geräte zuerst an die Betriebsspannung 230 V~ und danach an die Busleitung an.

  • Seite 13: Erzwungener Senderruf

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG B. Manuelle Inbetriebnahme Tip: Wenn sich die Uhr bei der Inbetriebnahme auch nach mehreren Versuchen nicht synchronisiert, evtl. durch ein gestörtes Empfangssignal, so empfehlen wir die Inbetriebnahme wie in Kapitel 5.2 beschrieben. Die Uhr versucht dann erneut, während der Nachtstunden, sich auf das Signal zu synchronisieren.

  • Seite 14: Datum / Uhrzeit Ändern

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 5.9. Datum / Uhrzeit ändern Ist der Cursor in Pos. , so kann mit den Tasten 0...9 jeder blinkende Wert, der aktuellen Uhrzeit, oder das aktuelle Datum verändert werden. • Taste Enter mehrfach drücken, bis der Cursor unter Auto steht. •...

  • Seite 15: Manuell Ein / Aus ( Schaltungsvorwahl)

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Beispiel: Kanal 1 dauernd AUS. Wird nach der Kanalwahl (z.B. Taste 1 = Kanal 1) die Taste CL gedrückt, erfolgt über der Zeitsensor eine Programmrückschau. Dies bewirkt, daß der Zeitsensor das gespeicherte Programm überprüft und dann den richtigen Schaltzustand annimmt.

  • Seite 16: Zufallsprogramm

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 6.3. Zufallsprogramm Allgemeines Ein Zufallsprogramm bewirkt, daß der Zeitsensor zwischen einem oder mehreren Schaltpaaren (Ein- und Auschaltzeit) zufällig ein- oder ausschaltet. Dauer der zufälligen Ein- und Ausschaltzeit ca.10 Min. bis 120 Min. Für jeden Kanal der Uhr kann das Zufallsprogramm einzeln gewählt werden.

  • Seite 17: Tastatur Sperren / Freigeben

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 6.6. Tastatur sperren / freigeben Wirkung: Mit der Speicherkarte kann die Bedienung von unbefugten Personen am Gerät verhindert werden. Dies bedeutet, Sie können das Automatikprogramm nicht verlassen. In diesem Fall ist ohne die Speicherkarte keine Abfrage oder Programmierung der Schaltuhr möglich.

  • Seite 18: Programmieren

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 7. Programmieren 7.1. Wochenprogramm einstellen Einschaltzeit Bsp: Kanal C1 und C3 sollen von Mo bis Fr um 6.30 Uhr einschalten Cursor ▲ in Pos stellen. Beispiel 2: Wochenprogramm einstellen - Ausschaltzeit • Kanal C1 und C3 soll von Mo bis Fr um 18.30 Uhr ausschalten Weitere Programmierungen wie beschrieben, oder mit Taste zurück ins Automatikprogramm.

  • Seite 19: Datumsprogramm Programmieren

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 7.2. Datumsprogramm programmieren Beispiel: Kanal C1 soll am 1.5. um 7.30 Uhr einschalten. Cursor ▲ in Pos stellen. Weitere Programmierungen wie beschrieben oder mit Taste zurück ins Automatikprogramm.

  • Seite 20: Einmalschaltzeit Programmieren

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 7.3. Einmalschaltzeit programmieren Kanal C2 am 10.5. um 8.30 Uhr 1x einschalten. Beispiel: Nur datumsbezogene Schaltzeiten können mit der Funktion Hinweis: 1x siehe Bild 10 programmiert werden. Ist die Schaltzeit ausgeführt wird die Schaltzeit selbsttätig um Mitternacht gelöscht.

  • Seite 21: Impulsprogramm Programmieren

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 7.4. Impulsprogramm programmieren Kanal C1 und C2 von Mo bis Fr um 7.15 Uhr Impulsdauer: Beispiel: 5 Sek. Cursor s in Pos stellen. Nach einer Uhrzeitverstellung werden nur Impulse Hinweis: ausgeführt, die mindestens 1 Minute nach der Uhrzeitverstellung programmiert sind.
  • Seite 22 4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Schaltzeiten werden nach folgender Rangfolge ausgeführt: • Dauerschaltung • 1x Schaltzeiten Kapitel 7.3 • Datumsschaltzeiten Kapitel 7.3 (Aus Vorrang vor Ein) • Zeitlich begrenzte Dauerschaltung Kapitel 8.3 (Aus Vorrang vor Ein) • Wochenprogramm mit Priorität Kapitel 8.2/8.3 (P9 Vorrang vor P1) •...

  • Seite 23: Wochenprogramm Mit Priorität P1

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 8.1. Wochenprogramm mit Priorität P1 .. P9 programmieren Kanal C1 und C2 schalten täglich um 8.15 Uhr ein. Beispiel: Prioritätszuordnung P1. Auch Impulsschaltzeiten können mit Prioritätszuordnung Hinweis: festgelegt werden. Für Wochenprogramme mit Priorität können beliebig viele EIN-/ AUS Schaltbefehle festgelegt werden.

  • Seite 24: Zeitraum Für Wochenprogramm P1

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 8.2. Zeitraum für Wochenprogramm P1 .. P9 festlegen A. Jährlich wiederkehrend Der Zeitraum eines Wochenprogramms P1 ... P9 wird durch die Eingabe eines Anfangs- und Enddatums festgelegt. Das Wochenprogramm beginnt um 0.00 Uhr des programmierten Anfangsdatums und endet um 2400 Uhr des Enddatums.
  • Seite 25 4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG B. Wochenprogramm nur in einem bestimmten Jahr Nur im Jahr 2000 vom 8.4. bis 27. 5. z.B. das Beispiel: Wochenprogramm P2 aktiviert C, Bewegliche Feiertage festlegen Der bewegliche Feiertag wie z.B. Ostern, wird danach jedes Beispiel: Jahr automatisch aktiviert, und führt z.B.

  • Seite 26: Zeitlich Begrenzte Dauerschaltung Ein Oder Aus

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 8.3. Zeitlich begrenzte Dauerschaltung EIN oder AUS Bsp.: Während der Weihnachtsfeiertage sollen alle angeschlossenen Verbraucher zwischen dem 23. Dezember und dem 7. Januar ausgeschaltet bleiben. Weitere Programmierungen wie beschrieben oder mit Taste zurück ins Automatikprogramm. 9.

  • Seite 27: Nur Bestimmte Schaltzeiten Abfragen

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 9.2. Nur bestimmte Schaltzeiten abfragen 1. Bild: Menüwahl und Anzeige der freien Speicherplätze Bsp.: 304 2. Bild: Kanal wählen z. B. C1, Taste 1 drücken 3. Bild: Abfrage beginnen z. B. ab Montag: Taste 0, 1 drücken (C3 wird ebenfalls angezeigt, da gemeinsam als Block programmiert) 9.3.

  • Seite 28: Wochenprogramm Mit Priorität Abfragen

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 9.5. Wochenprogramm mit Priorität abfragen Anzeige noch freie Speicherplätze 210 Bild 1: Auswahl: Kanal C1 Bild 2: Nur Prioritäten anzeigen lassen Bild 3: Prioritätsauswahl, alles anzeigen lassen mit Priorität 2 Bild 4: Mit Enter weitere Programmierungen mit Priorität 2 anzeigen Bild 5: lassen Wird im Abfragemodus ein Datum, das Jahr und das Symbol...
  • Seite 29 4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Programmierte Wochentage Bild 8: – Schaltzeiten erfolgen an den Tagen: Montag bis Freitag – Wochentage ändern: z. B. Mi, Sa, So, nicht, Taste 3, 6, 7 drücken – Wochentage beibehalten: weiter mit Taste Enter Änderung speichern Bild 9: Bild 10: –...

  • Seite 30: Löschen

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Löschen 11.1. Löschen von einzelnen Schaltzeiten Menüwahl ? und Anzeige der freien Speicherplätze, Bsp: 304 Bild 1: Kanal wählen, z. B.: C1, Taste 1 drücken Bild 2: Suche beginnen ab Tag 1 = Montag, Taste 1 drücken Bild 3: Schaltzeiten suchen: Taste Enter drücken Bild 4:...

  • Seite 31: Datumsprogramm Löschen

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 11.2. Datumsprogramm löschen Menüwahl ? und Anzeige der freien Speicherplätze, Bsp: 304 Bild 1: Kanal wählen, z. B.: C1, Taste 1 drücken Bild 2: Datumsschaltzeiten auswählen, Taste Dat drücken Bild 3: Abfrage beginnen ab Januar: Taste 0, 1 (Februar 0,2 usw.) Bild 4: drücken Die zu löschende Schaltzeit suchen, Taste Enter drücken...

  • Seite 32: Programm Eines Kanals Komplett Löschen

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 11.4. Programm eines Kanals komplett löschen Das Programm eines Kanals kann komplett gelöscht werden. Das Löschen erfolgt wie in Kapitel 11.3 beschrieben. Der Eingabeschritt in Bild 4 (Taste 1) muss dabei übergangen werden. 11.5. Alles löschen Menüwahl ? und Anzeige der freien Speicherplätze, Bsp: 304 Bild 1: Programm löschen, Taste CL : drücken...

  • Seite 33: Daten Von Schaltuhr In Speicherkarte Schreiben

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG 12.1. Daten von Schaltuhr in Speicherkarte schreiben Speicherkarte in die Datenschnittstelle stecken (Abb. 4) Menü ? wählen. Daten auf Speicherkarte schreiben: Taste Enter drücken. Die Daten sind exportiert, wenn das Symbol End in der LCD-Anzeige steht.

  • Seite 34: Tipps Und Zusätzliche Möglichkeiten

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Funktionsschema Über Programmieradapter Anschluss parallele oder serielle Schnittstelle möglich. Tipps und Zusätzliche Möglichkeiten 1. Prioritätsprogramm mit Zufall Möglichkeit um während der Urlaubs- oder Ferienzeit automatisch ein zufälliges Programm zu starten: 1. Wochenprogramm mit den gewünschten Ein- und Ausschaltzeiten und der Prioritätszuordnung P1...

  • Seite 35: Glossar

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Nach einer Uhrzeitverstellung werden nur Impulse Hinweis: ausgeführt, die mindestens 1 Minute nach der Uhrzeitverstellung programmiert sind. 4. Impulsprogramm für zeitverzögerte Ausschaltungen Eine Ausschaltzeit z. B.: um 8 Uhr und 10 Sek. kann erreicht werden, durch: 1.

  • Seite 36: Fehlertabelle

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Was bedeutet Eingabekorrektur? Bei Falscheingabe während der Programmierung kann durch Drücken der Taste CL die Eingabe rückgängig gemacht und unmittelbar korrigiert werden. Was bedeutet Wochentagsblockbildung? Zeitgleiche Programmierung einer Schaltzeit, z. B. 600 Uhr Ein, an mehreren Tagen der Woche z.

  • Seite 37: Technische Daten

    4-Kanal Jahresschaltuhr Art.-Nr.: 2154 REG Fehlernummer 1, 2, 8: Programmspeicher defekt. Technische Daten Gemeinsame Daten Bezeichnung: 2154 REG Programmart: Tag/ Woche/ Jahr Betriebsspannung: Busspannung Eigenverbrauch: < 150 mW incl. BCU Zeitbasis: funkgenau (bei Gangreserve Quarzbetrieb) Speicherplätze: Kürzester Schaltabstand: 1 Sekunde/ Minute Kürzester Impuls: 1 Sekunde Schaltgenauigkeit:...

  • Seite 38: Gewährleistung

    Art.-Nr.: 2154 REG Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
