Jalousie-Management
1.
Stand: Apr-09 825 419 03
Bedienungsanleitung

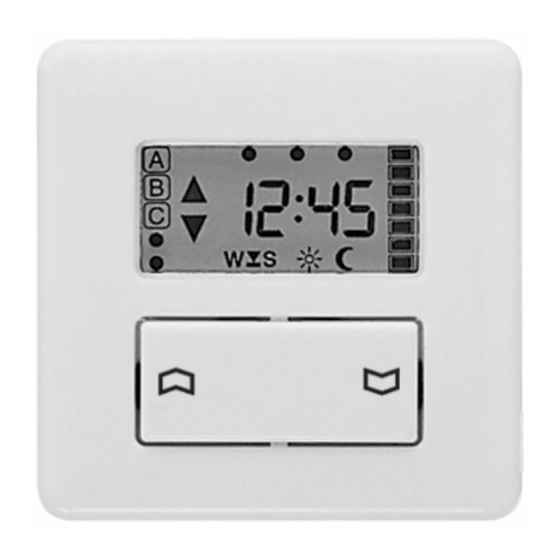

Abdeckung mit Timerfunktion Universal
Funktion
Die Abdeckung mit Timer-Funktion JM ist eine Komponente des Jalousie-
Managements und wird in Verbindung mit dem Motor-Steuerungs-Einsatz
in einer Gerätedose nach DIN 49073 (Empfehlung: tiefe Dose) montiert.
Das Gerät ermöglicht das programmierte, zeitgesteuerte Schalten eines
Jalousiemotors mit max. 1000 VA. Der Motor muss über einen
Endlagenschalter verfügen.
Produktmerkmale:
• einfache Bedienung über 4-Tasten-Feld
• 3 unabhängige Programmspeicher für insgesamt bis zu 18
Schaltzeiten (z.B. 9 Auf- und 9 Abzeiten)
• Werksseitig programmierte Schaltzeiten in zwei Programmspeichern
(
,
)
A
B
• Sonnenschutzfunktion
(Zubehör nur für Abdeckung mit Sensoranschluss)
• Dämmerungsfunktion
(Zubehör nur für Abdeckung mit Sensoranschluss)
• Glasbruchsensor
(Zubehör nur für Abdeckung mit Sensoranschluss)
• Windschutz über Nebenstelle
• Zufallsfunktion
• Astrofunktion
• Umschaltung Sommer-/Winterzeit durch Tastendruck
• individuelle Astrofunktion durch Astrozeitverschiebung
• individuelle Jalousie-Laufzeit 'lernen'
• Zentralsteuerung mit übergeordneter Jalousiesteuerung (Einsatz)
• Reset ermöglicht Rücksetzen auf Werkseinstellung
• Gangreserve Programme dauerhaft gesichert. Aktuelle Daten
(Uhrzeit, Monat, Tag, Wochentag) bis zu 24 Stunden gesichert
(wartungsfrei ohne Batterien)
Abdeckung mit Timer-
Funktion Universal
Art.-Nr.: ..5232 T/TS..
realisierbar (Zubehör)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung 5232 T/TS

Inhaltszusammenfassung für Jung 5232 T/TS

  • Seite 1 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Bedienungsanleitung Abdeckung mit Timerfunktion Universal Funktion Die Abdeckung mit Timer-Funktion JM ist eine Komponente des Jalousie- Managements und wird in Verbindung mit dem Motor-Steuerungs-Einsatz in einer Gerätedose nach DIN 49073 (Empfehlung: tiefe Dose) montiert.

  • Seite 2: Beschreibung Der Bedien- Und Anzeigeelemente

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Beschreibung der Bedien- und Anzeigeelemente 1 Anzeige Auf 11 Anzeige Ab DOWN 12 Wahl Programmspeicher 2 Anzeige Stunde Hour Program Memory 3 Anzeige Minute 13 Modus Programmieren Minute Program Prog Zufall Astro...

  • Seite 3: Anschluss Der Sensoren

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Installationshinweise Nach der Installation führen Sie bitte einen Reset aus, um das Gerät auf Werkseinstellung zurückzusetzen: Mode Drücken Sie die Tasten gleichzeitig bis alle Anzeigen im Display kurz aufleuchten (ca. 7 Sekunden).
  • Seite 4 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Zur Unterputzverlegung kann die Sensorleitung über eine Schraubklemme am Einsatz angeschlossen werden (siehe Bedienungsanleitung Motor-Steuerungs-Einsatz). Wichtig: Die Sensorleitung führt Schutzkleinspannung (SELV). Installationsvorschriften nach VDE 0100 beachten. 5.1. Sonnen-/Dämmerungssensor Der Sonnen-/Dämmerungssensor wird an der Fensterscheibe befestigt.
  • Seite 5 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Prog Zufall Astro Uhrzeit Datum Mode Auto S + 1h W - 1h Handbetr. Damit die Abdeckung mit Timer-Funktion ihren Betrieb aufnehmen kann, geben Sie die aktuellen Daten ein: Taste gedrückt halten, bis im Display die Anzeige prog erscheint.

  • Seite 6: Werkseinstellung Und Reset

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Einstellen aktueller Tag Prog Zufall Astro Mit den Tasten oder Tag (01...31) einstellen. Bestätigen durch kurzes Tasten von Uhrzeit Datum Einstellen aktueller Wochentag Prog Zufall Astro Mit den Tasten oder Wochentag (Mo..So) einstellen.

  • Seite 7: Wahl Modus

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Prog Zufall Astro Uhrzeit Datum Mode Auto S + 1h W - 1h Handbetr. ca. 7 Sek. RESET ausführen: Drücken Sie die Tasten Mode gleichzeitig bis alle Anzeigen im Display kurz aufleuchten (ca. 7 Sekunden). Der Reset ist durchgeführt.

  • Seite 8: Manuelle Bedienung

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Manuelle Bedienung Mit der Taste wird die Jalousie aufgefahren und mit der Taste abgefahren. Kurzes Tasten (max. 1 Sekunden): Es wird ein Impuls entsprechend der Dauer der Tastenbedienung erzeugt. Diese Funktion dient der Verstellung von Jalousielamellen.

  • Seite 9: Individuelle Schaltzeiten Programmieren

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. 11. Individuelle Schaltzeiten programmieren Hinweis: Bei Schaltzeitüberschneidungen (identische Zeit und Wochentag für Auf und Ab) wird die Auf-Zeit ausgeführt. Beispiel: 8.15 wird ausgeführt 8:15 wird nicht ausgeführt. Schaltzeiten die sich bereits in diesem Programmspeicher befinden und nicht ausgeführt werden sollen, löschen Sie bitte zunächst.

  • Seite 10: Programmieren Auf Oder Ab

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Wählen Sie den gewünschten Speicherplatz mit den Tasten oder , in dem die neue Schaltzeit abgelegt werden soll. Eine in diesem Speicherplatz vorhandene Schaltzeit wird überschrieben. Leere Speicherplätze werden durch das Symbol ‘--:--’ angezeigt.

  • Seite 11: Programmieren Zufallsfunktion

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Mit der Taste Mode wird der Wochentag abgewählt oder ausgewählt. Ist der Tag für eine Schaltung ausgewählt, wird ein Balken innerhalb des Rahmen angezeigt. Ein leerer Rahmen zeigt an, dass die Schaltung an diesem Wochentag nicht durchgeführt wird.

  • Seite 12: Löschen Von Schaltzeiten

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. 20. Löschen von Schaltzeiten Drücken Sie die Taste bis im Display die Anzeige 'prog' erscheint. Auswahl des Programmspeichers Mit den Tasten oder wählen Sie den Programmspeicher oder . Wählen Sie den Programmspeicher, in welchem die Schaltzeiten gelöscht werden sollen.
  • Seite 13 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Uhrzeit Time Einstellen der aktuellen Daten Setting the current data Sonnen-/ Dämmerungswert einstellen Programmieren Speicher A Setting the sun / twilight Programming memory A value Astro Astrozeiten verschieben Programmieren Speicher B...

  • Seite 14: Programmieren Einer Individuellen Laufzeit

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. 21.4. Astro Sonnenuntergang Verschiebung Minute Mit den Tasten oder Minute (00..59) einstellen um welche die Astrokurve verschoben werden soll. Durch kurzes Tasten von werden die neuen Astrozeiten in den Speicher übernommen.

  • Seite 15: Programmieren Von Sonnenschutz- Und Dämmerungsfunktion

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Nachdem die Jalousie mit einer Laufzeit von mind. 2 Minuten in die obere Auf-Position gefahren wurde wird die gelernte Laufzeit bei manuellen und automatischen Ab-Befehlen ausgeführt. Es ist dadurch sichergestellt, das die gelernte Zeit ausschließlich aus der oberen Auf-Position gefahren...
  • Seite 16 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. prog Sonnen- + Dämmerungs- wert Helligkeits- Sonnen- schutz wert einstellen AUS / EIN Dämme- Dämme- rungswert rungswert AUS / EIN einstellen Uhrzeit Drücken Sie die Taste bis im Display die Anzeige 'prog' erscheint.
  • Seite 17 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Prog Zufall Astro Uhrzeit Datum Das Display zeigt in den ersten beiden Ziffern den momentanen Helligkeitswert. Die Ziffern 3 und 4 blinken. Die Tasten oder wählen den Helligkeitswert (01...99), bei dessen Unterschreitung die Jalousie abgefahren wird.
  • Seite 18 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Sobald der eingestellte Helligkeitswert überschritten wird, beginnt das Sonnensymbol in der Anzeige zu blinken. Die Sonnenschutzfunktion setzt ca. 2 Minuten nach Überschreiten des eingestellten Helligkeitswertes ein, die Jalousie fährt ab. Diese Verzögerung (Hysterese) um ca.
  • Seite 19 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Prog Zufall Astro Uhrzeit Datum Die Glasbruch-Meldung setzen Sie mit der Taste zurück und die Jalousie oder der Rollladen fährt auf. Verwenden Sie die Glasbruchsensoren nie zusammen mit dem Windsensor. Die Windschutzfunktion (Jalousie fährt auf) ist nach Glasbruch gesperrt, die...
  • Seite 20 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Durch Zuschalten des Astroprogramms werden die programmierten Auf- Zeiten, die in der dunklen Zeit am Morgen eines Tages liegen, erst zum Zeitpunkt des Sonnenaufgangs ausgeführt. Programmierte Ab-Zeiten, die in der dunklen Zeit am Abend eines Tages liegen, werden bereits zum Zeitpunkt des Sonnenuntergangs ausgeführt.

  • Seite 21: Technische Daten

    Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. Zufallsfunktion Ist die Zufallsfunktion für eine bestimmte Schaltzeit aktiviert, so wird diese Schaltzeit um +/- 15 Minuten variiert. Ist für diese Schaltzeit zusätzlich die Astrofunktion aktiviert, so wird diese Schaltzeit der jeweiligen Sonnenauf- oder Sonnenuntergangszeit angepasst und mit einer Zufallszeit von +/- 15 Minuten variiert.
  • Seite 22 Jalousie-Management Abdeckung mit Timer- Funktion Universal Art.-Nr.: ..5232 T/TS.. 26. Was ist wenn..die Jalousie bei aktivierter Dämmerungsfunktion nicht abfährt? Bei Dämmerung und aktivierter Dämmerungsfunktion blinkt das Symbol . Die Dämmerungsfunktion ist zusätzlich mit der Astrofunktion verknüpft (Aktivierung ca. 2 Stunden vor Astro). Daher muss für jeden Tag an dem die Dämmerungsfunktion ausgeführt werden soll, mind.

  • Seite 23: Gewährleistung

    27. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
