Art.-Nr. : 201 TE
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

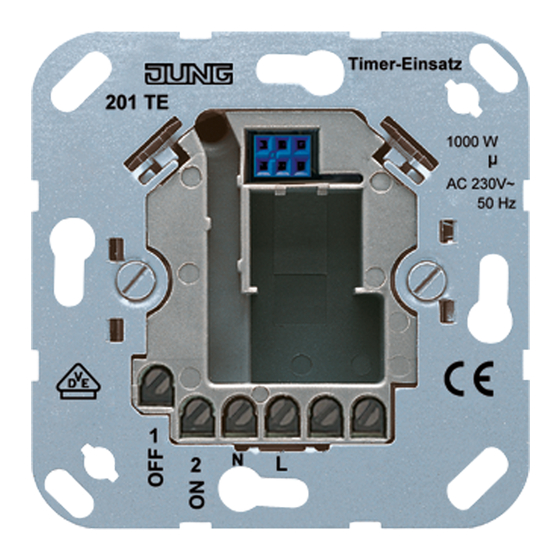

(1) Zeitschaltuhr-Einsatz
(2) Rahmen
(3) Zeitschaltuhr-Aufsatz
(4) Anschlussklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Zeitgesteuertes Schalten von Beleuchtung
-
Betrieb mit geeignetem Zeitschaltuhr-Aufsatz
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Anschluss von Serientaster als Nebenstelle möglich
-
Potentialfreier Kontakt
-
Versorgung, Schaltkontakt und Nebenstelle an verschiedenen Außenleitern anschließbar
32504933
J:0082504933
Bild 1
1/4
28.02.2014
