KNX

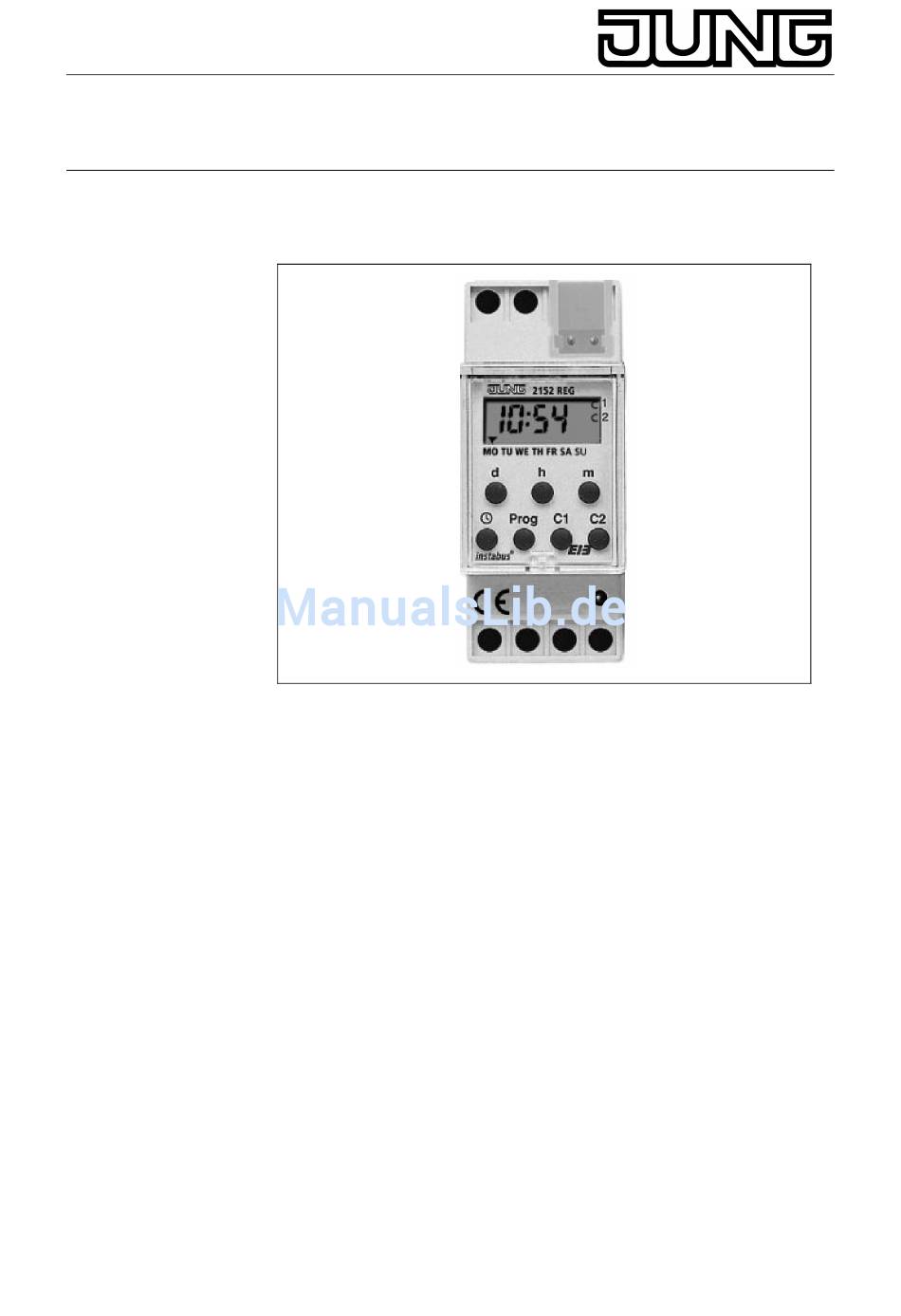

1.
Bedienungsanleitung
2-Kanal-Wochenschaltuhr
Funktion
Der Zeitsensor steuert über Gruppenadresse verbundene Busteilnehmer.
Der Zeitsensor sendet zeitabhängig wahlweise 1 oder 8 bit Telegramme.
Der Zeitsensor ist bereits mit dem Datum, der automatischen Sommer- /
Winterzeitumschaltung sowie der aktuellen Uhrzeit als Wochenuhr
vorprogrammiert.
•
Unverlierbarer Programmspeicher durch EEPROM. Programmierte
Schaltzeiten bleiben auch im Falle eines Busspannungsausfalls und
einer nicht mehr ausreichenden Gangreserve für die Dauer von ca.
10 Jahre erhalten.
•
automatische Programmrückschau
•
99 Tage Ferienprogramm, 99 Tage im voraus programmierbar
•
Schaltungsvorwahl
•
Dauerschaltung EIN- / AUS
•
Gangreserve durch Lithiumzelle, ca. 6 Jahre

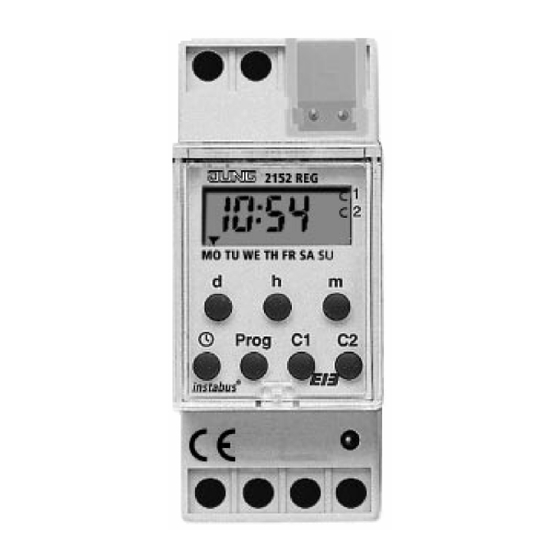

2-Kanal
Wochenschalter
Art.-Nr.: 2152 REG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 2152REG
Inhaltszusammenfassung für Jung 2152REG
- Seite 1 2-Kanal Wochenschalter Art.-Nr.: 2152 REG Bedienungsanleitung 2-Kanal-Wochenschaltuhr Funktion Der Zeitsensor steuert über Gruppenadresse verbundene Busteilnehmer. Der Zeitsensor sendet zeitabhängig wahlweise 1 oder 8 bit Telegramme. Der Zeitsensor ist bereits mit dem Datum, der automatischen Sommer- / Winterzeitumschaltung sowie der aktuellen Uhrzeit als Wochenuhr vorprogrammiert.
-
Seite 2: System Information
2-Kanal Wochenschalter Art.-Nr.: 2152 REG 1 Programmieren / Abfragen 2 Aktuelle Uhrzeit einstellen 3 Wochentag einstellen 4 Anzeige der Wochentage (1 = Mo, 2 = Di .. 7 = So) 5 Cursor für Anzeige der Wochentage 6 Anzeige Stunden 7 Anzeige für automatische Sommer- / Winterzeitumschaltung (Γ... - Seite 3 2-Kanal Wochenschalter Art.-Nr.: 2152 REG Beschreibung Der Zeitsensor steuert über Gruppenadresse verbundene Busteilnehmer. Der Zeitsensor sendet zeitabhängig wahlweise 1 oder 8 bit Telegramme. Der Zeitsensor steuert über Gruppenadresse verbundene Busteilnehmer. Der Zeitsensor sendet zeitabhängig wahlweise 1 oder 8 bit Telegramme. Der Zeitsensor ist bereits mit dem Datum, der automatischen Sommer- / Winterzeitumschaltung sowie der aktuellen Uhrzeit als Wochenuhr vorprogrammiert.
-
Seite 4: Montage
2-Kanal Wochenschalter Art.-Nr.: 2152 REG Montage Busanschluss Inbetriebnahme Der Zeitsensor 2152 REG ist für Sie bereits ab Werk mit der gültigen Europäischen Umschaltregel für die automatische Sommer- / Winterzeitumschaltung und der aktuellen Uhrzeit als Wochenschaltuhr programmiert. Ändern der Umschaltregel möglich. Automatischer Rücksprung Wird im Programmier- oder Abfragemodus für längere Zeit keine Taste bedient, so springt die Anzeige selbsttätig nach ca. - Seite 5 2-Kanal Wochenschalter Art.-Nr.: 2152 REG Prioritäten Eine Dauerschaltung hat Priorität gegenüber allen anderen Programmen Ein Ferienprogramm hat Priorität gegenüber einer Schaltungsvorwahl oder dem Automatikprogramm Eine Handschaltung verändert den Schaltzustand bis zur nächsten entgegengesetzten Schaltzeit Bei identischer Ein- und Ausschaltzeit wirkt immer die Ausschaltzeit Erkennung der Sommer- / Winterzeitautomatik Κ...
- Seite 6 2-Kanal Wochenschalter Art.-Nr.: 2152 REG Beispiel für eine Ausschaltzeit in Kanal C1: Montag (1), Dienstag (2), Mittwoch (3) und Freitag (5) der zugeordnete Verbraucher erhält um 8:30 Uhr z.B: ein Aus-Telegramm ( ). Hinweis: • Weitere Schaltzeiten können wie vor programmiert werden. •...
- Seite 7 2-Kanal Wochenschalter Art.-Nr.: 2152 REG Programmierung im Tagesprogramm Zeitsensor nur mit Tagesprogramm: Starten Sie den Zeitsensor neu. Beispiel: Kanal C1 soll um 6:30 Uhr z.B: ein Ein ( ), und um 8:30 Uhr ( ) wieder ein Aus-Telegramm senden. Wählen Sie mit der Taste C1 ob Sie z.B: ein Ein-Telegramm ( ) oder eine Aus-Telegramm ( ) senden möchten.
-
Seite 8: Gesamtlöschung Aller Schaltzeiten
2-Kanal Wochenschalter Art.-Nr.: 2152 REG Wochentagsblock ändern: ∗ Drücken Sie die Taste d mehrfach, bis nur noch ein Cursor blinkt. ∗ Wählen Sie mit der Taste d den gewünschten Wochentag. ∗ Speichern Sie durch Drücken der Taste Prog. Weitere Wochentage können s. o. festgelegt werden. Einzellöschung Die zu löschende Schaltzeiten suchen: ∗... - Seite 9 2-Kanal Wochenschalter Art.-Nr.: 2152 REG Schaltfunktionen Schaltungsvorwahl EIN / AUS Wirkung: Während des Automatikbetriebes kann durch Drücken der Taste C1 oder C2 dem zugeordnete Verbraucher manuell z.B: ein Ein- ( ) oder Aus- Telegramm gesendet ( ) werden. Nach Drücken der Taste C1 od. C2 nimmt der Zeitsensor den gewünschten Schaltzustand an.
-
Seite 10: Umschaltautomatik Sommer-/Winterzeit
2-Kanal Wochenschalter Art.-Nr.: 2152 REG Beispiel: Am Montag wird ein Ferienprogramm aktiviert, dass ab Freitag für eine Dauer von 2 Tagen wirksam ist. Für die Dauer der Einstellung muss die Taste h festgehalten werden! Ferienprogramm unterbrechen Stellen Sie mit d, h, m, die Anzeige auf 00 00 zurück Anzeige: Das Symbol erlischt. - Seite 11 2-Kanal Wochenschalter Art.-Nr.: 2152 REG ∗ Verändern Sie mit der Taste d das Datum für den aktuellen Tag ∗ Verändern Sie mit der Taste m das Datum für den Monat ∗ Speichern Sie durch Drücken der Taste Prog. Erstinbetriebnahme ohne automatische Sommer-/ Winterzeitumschaltung Wochenprogramm: Bild 2: Mit Taste C1 kann das gewünschte Umschaltgesetz ausgewählt...
-
Seite 12: Technische Daten
2-Kanal Wochenschalter Art.-Nr.: 2152 REG Wird die Taste nach der Uhrzeiteingabe losgelassen, müssen die beiden Punkte zwischen der Stunden- und Minutenanzeige blinken. Manuelle Sommer- / Winterzeitumschaltung Nur wenn keine automatische Sommer- / Winterzeitumschaltung gewählt (no) wurde, kann die Uhrzeit manuell um + / – 1 Stunde korrigiert werden. Halten Sie zuerst die Taste d fest Korrigieren Sie danach mit den Tasten h + m die Uhrzeit Technische Daten... -
Seite 13: Gewährleistung
10. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
