4.

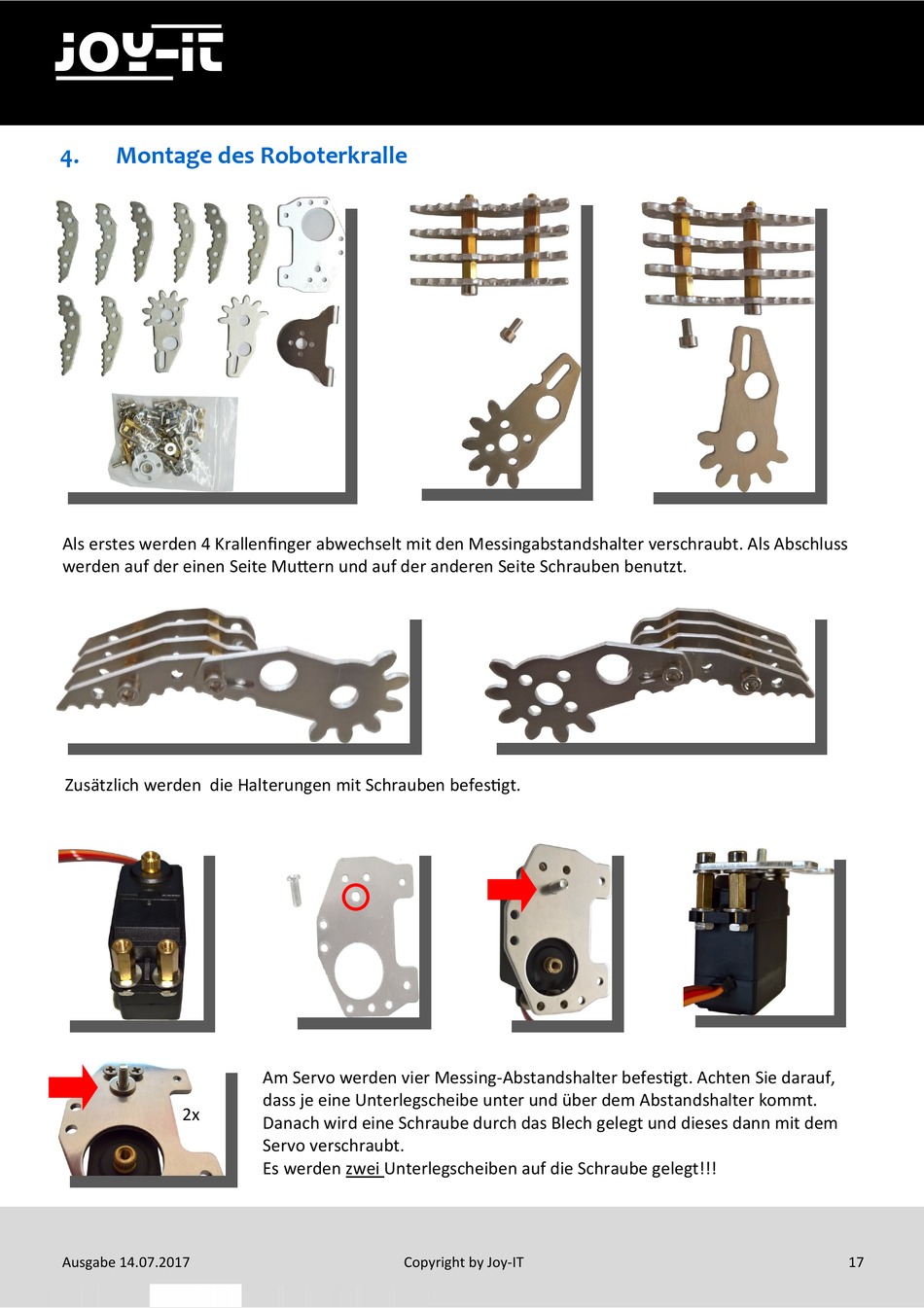

Montage des Roboterkralle
Als erstes werden 4 Krallenfinger abwechselt mit den Messingabstandshalter verschraubt. Als Abschluss
werden auf der einen Seite Muttern und auf der anderen Seite Schrauben benutzt.
Zusätzlich werden die Halterungen mit Schrauben befestigt.
2x
Ausgabe 14.07.2017
Am Servo werden vier Messing-Abstandshalter befestigt. Achten Sie darauf,
dass je eine Unterlegscheibe unter und über dem Abstandshalter kommt.
Danach wird eine Schraube durch das Blech gelegt und dieses dann mit dem
Servo verschraubt.
Es werden zwei Unterlegscheiben auf die Schraube gelegt!!!
