3

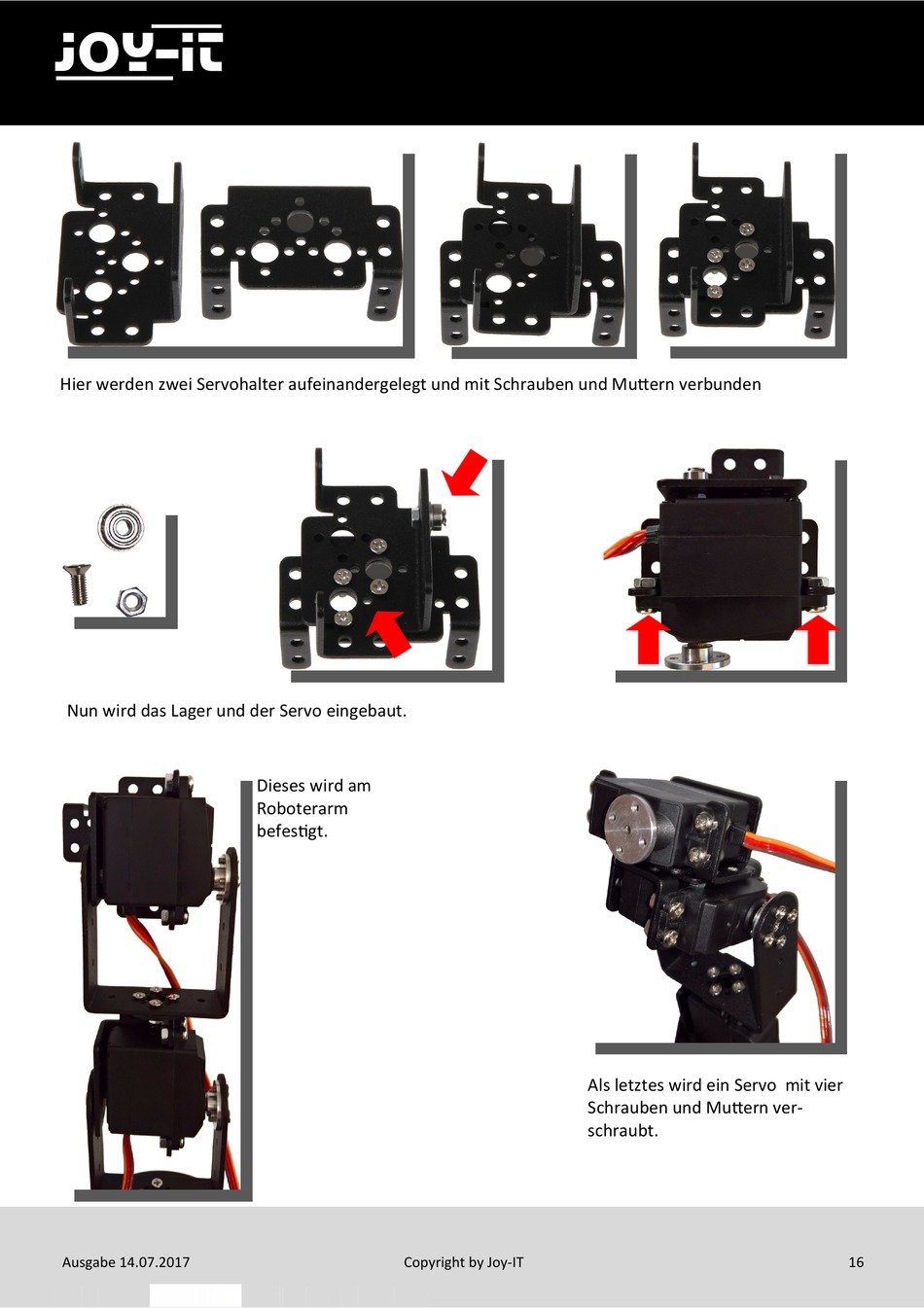

Hier werden zwei Servohalter aufeinandergelegt und mit Schrauben und Muttern verbunden
Nun wird das Lager und der Servo eingebaut.
Ausgabe 14.07.2017
Dieses wird am
Roboterarm
befestigt.
Copyright by Joy-IT
Als letztes wird ein Servo mit vier
Schrauben und Muttern ver-
schraubt.
