AAT v-max+ Anbauanleitung
Otto bock avantgarde xxl 2
mit trommelbremse
Vorschau ausblenden
Andere Handbücher für v-max+:
- Original bedienungsanleitung (55 Seiten) ,
- Originalbetriebsanleitung (36 Seiten) ,
- Anbauanleitung (8 Seiten)
Verwandte Anleitungen für AAT v-max+
Inhaltszusammenfassung für AAT v-max+

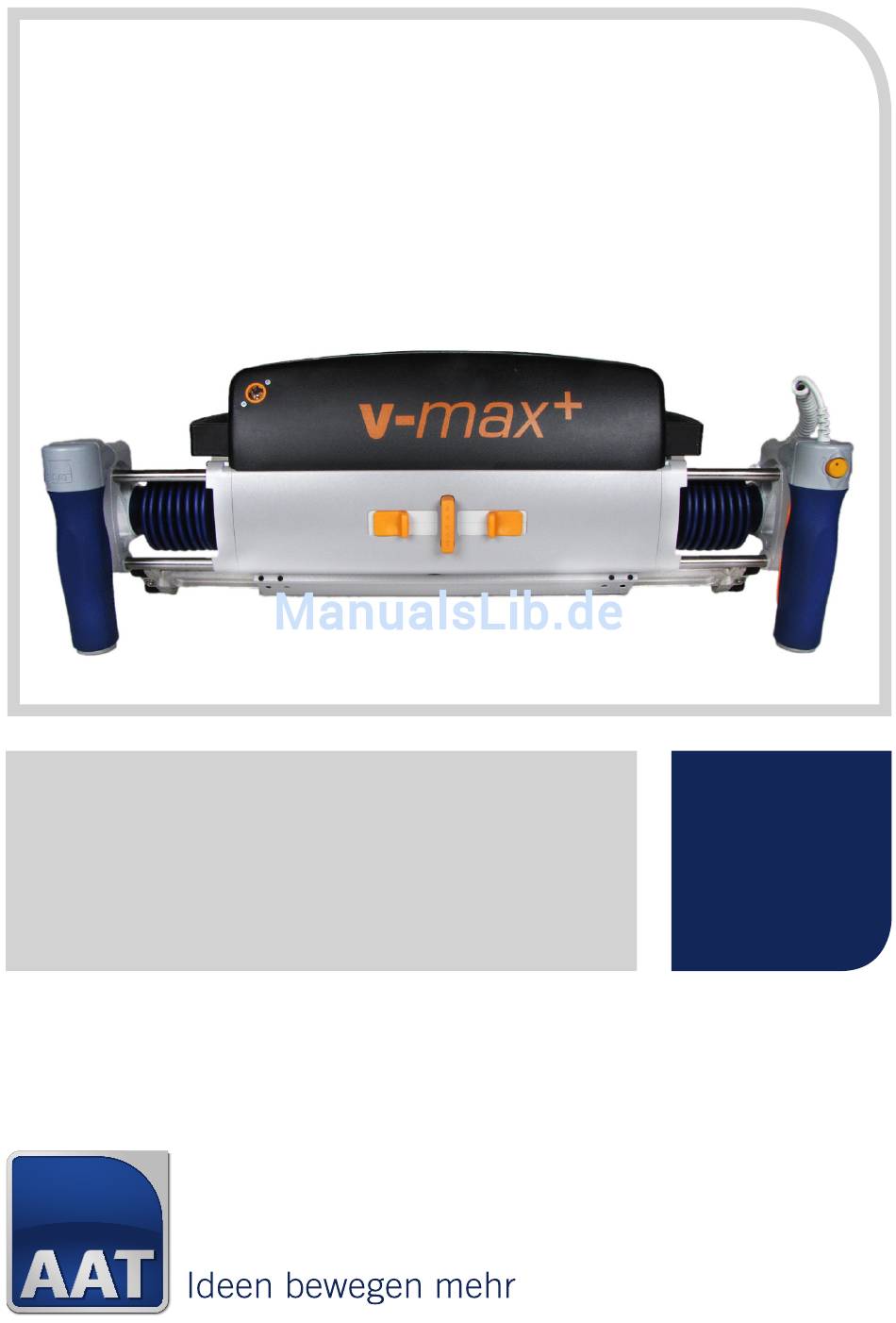

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 325011 v-max Otto Bock Avantgarde XXL 2 mit Trommelbremse Sitzbreite: 52 - 62 www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der AAT- Multihalterung 2 mit Trommelbremse: Die AAT- Multihalterung 2 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm ausgestattet sind. Pro Seite eine weitere Bohrung mit mindestens Durchmesser 8 mm, Mittelpunkt der Bohrung nicht weiter entfernt als 50 mm vom Mittelpunkt der Radaufnahme.
- Seite 3 Hängen Sie den Bremszug auf beiden Seiten ein und justieren sie die Trommelbremsen. 10. Schrauben Sie jeweils die AAT- Platte für Knotenblech und den AAT- Rastbolzen an das AAT- Knotenblech. Bauen Sie diese Aufnahme für Kippstützen auch dann an, wenn die Auslieferung ohne Kippstützen erfolgte, weil bei einer eventuellen Nachbestellung von Kippstützen diese Aufnahmen...
- Seite 4 Stückliste Multihalterung 2 Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 002379 Multiknotenblech rund Fertigteil rechts 2 002380 Multiknotenblech rund Fertigteil links 3 002356 Distanzplatte 4 001804 Bundmutter 5 000079 Senkschraube mit ISK DIN 7991-M8x20-8.8 6 000138 Senkschraube mit ISK DIN 7991-M8x30-8.8 7 002193 Senkschraube mit ISK DIN 7991-M8x40-8.8...
- Seite 5 linke Seite außen linke Seite innen 10 11 Schnorrscheibe Mutter M16x1 Mutter M6 Mutter M16x1 Linsenkopfschraube...
- Seite 6 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050042 Multihalterung 2 Baugruppe 2 000173 Sicherungsscheibe S ( Schnorr) Ø 5.0 3 001781 Hülse Ø18 x Ø16 x 7,5mm 4 001977 Hülse DIN 912-M5x80- 5 001992 Zylinderschraube mit ISK 6 001319 Hülse 7 001804 Bundmutter...
- Seite 7 rechte Seite innen linke Seite hinten Feststellbremse 4+5+2...
- Seite 8 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
