AAT v-max Anbauanleitung
Etac cross 5
ohne trommelbremse
Vorschau ausblenden
Andere Handbücher für v-max:
- Original bedienungsanleitung (52 Seiten) ,
- Originalbetriebsanleitung (32 Seiten) ,
- Anbauanleitung (12 Seiten)
Verwandte Anleitungen für AAT v-max
Inhaltszusammenfassung für AAT v-max

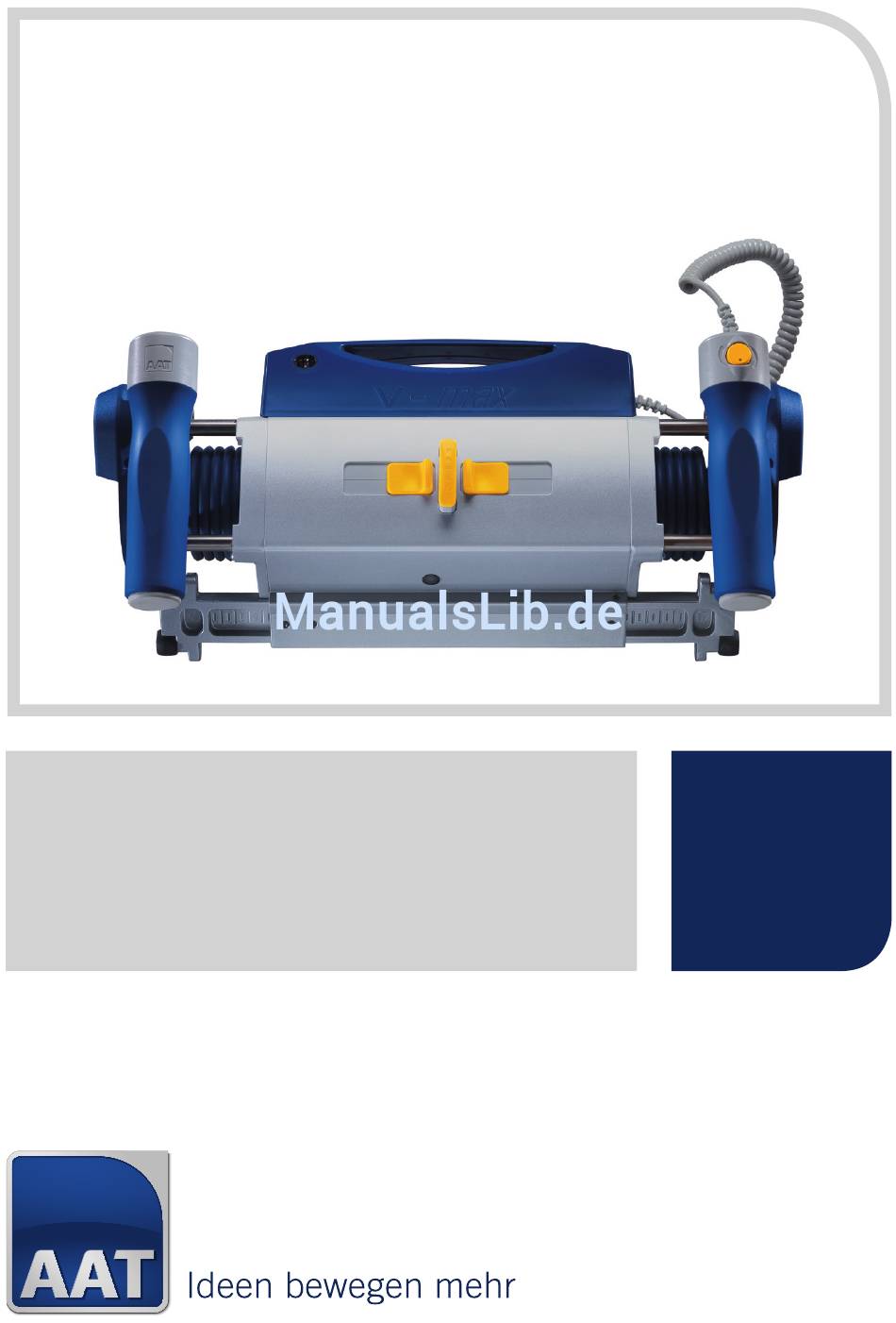

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 320761 v-max Etac Cross 5 ohne Trommelbremse Sitzbreite: 37.5 - 50 www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der AAT- Multihalterung 2 ohne Trommelbremse: Die AAT- Multihalterung 2 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm ausgestattet sind. Pro Seite eine weitere Bohrung mit mindestens Durchmesser 8 mm, Mittelpunkt der Bohrung nicht weiter entfernt als 50 mm vom Mittelpunkt der Radaufnahme.
