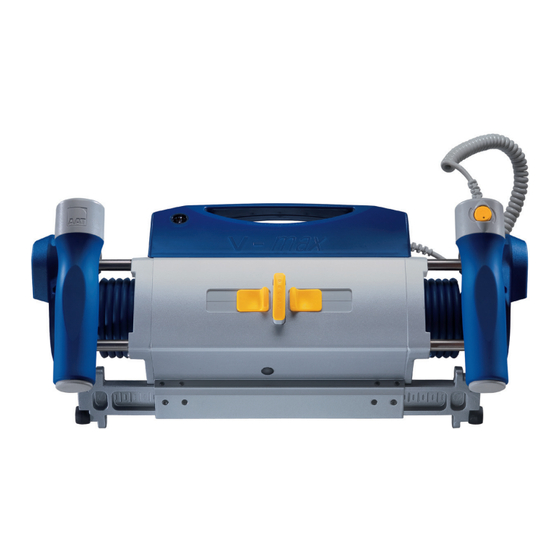

AAT v-max Anbauanleitung
Invacare atlas lite
ohne trommelbremse
Vorschau ausblenden
Andere Handbücher für v-max:
- Original bedienungsanleitung (52 Seiten) ,
- Originalbetriebsanleitung (32 Seiten) ,
- Anbauanleitung (12 Seiten)
Verwandte Anleitungen für AAT v-max
Inhaltszusammenfassung für AAT v-max
- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 320051 v-max Invacare Atlas Lite ohne Trommelbremse Sitzbreite: 38 - 48 www.aat-online.de...
- Seite 2 Hilfe der Linsenkopfschrauben M8 und Schnorr- Sicherungen anbringen. Richten Sie jeweils die AAT- Multihalterung 1 aus, indem Sie das AAT- Multi 1- Knotenblech vertikal verschieben, bis es der Original- Radposition entspricht und verdrehen, bis es parallel zum Rollstuhl- Längsrohr verläuft.
- Seite 3 11. Überprüfen Sie die Parallelität der beiden AAT- Rollstuhlräder, indem Sie den Abstand der Räder vorne und hinten messen. Falls erforderlich korrigieren. 12. Sichern Sie die AAT- Multihalterung 1 gegen Verdrehen jeweils pro Seite mit 2 Gewindestiften M6 oder wenn im Vertikalrohr Bohrungen vorhanden: 1 Linsenkopfschraube M6 und ein Gewindestift M6.
- Seite 4 Stückliste Multihalterung 1 Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 002293 Universal- Knotenblech Fertigteil links 2 002294 Universal- Knotenblech Fertigteil rechts 3 002292 Halterungs- Schelle 4 002295 KST- Rohrschelle 5 002296 KST- Rohrschelle 6 002297 KST- Rohrschelle 7 002298 KST- Rohrschelle DIN EN ISO 7380- 8 002304 Linsenschraube mit ISK...
- Seite 5 linke Seite außen linke Seite innen 18 4-7 10/11+14 Zur Vermeidung elektrostatischer Aufladungen ein Gewindestift pro Seite verwenden. (siehe Pos. 12) Mutter M16x1...
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 8 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050041 Multihalterung 1 Baugruppe Ø13xØ6x14mm 2 001802 Hülse v-max DIN 912-M6x50- 3 001222 Zylinderschraube mit ISK 4 000003 Sicherungsscheibe S (Schnorr ) Ø 6.0...
- Seite 9 Feststellbremse 2+3+4...
- Seite 10 Notizen...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 28.10.2016 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
