5. Installation
5.1 Deckenaufbaumontage

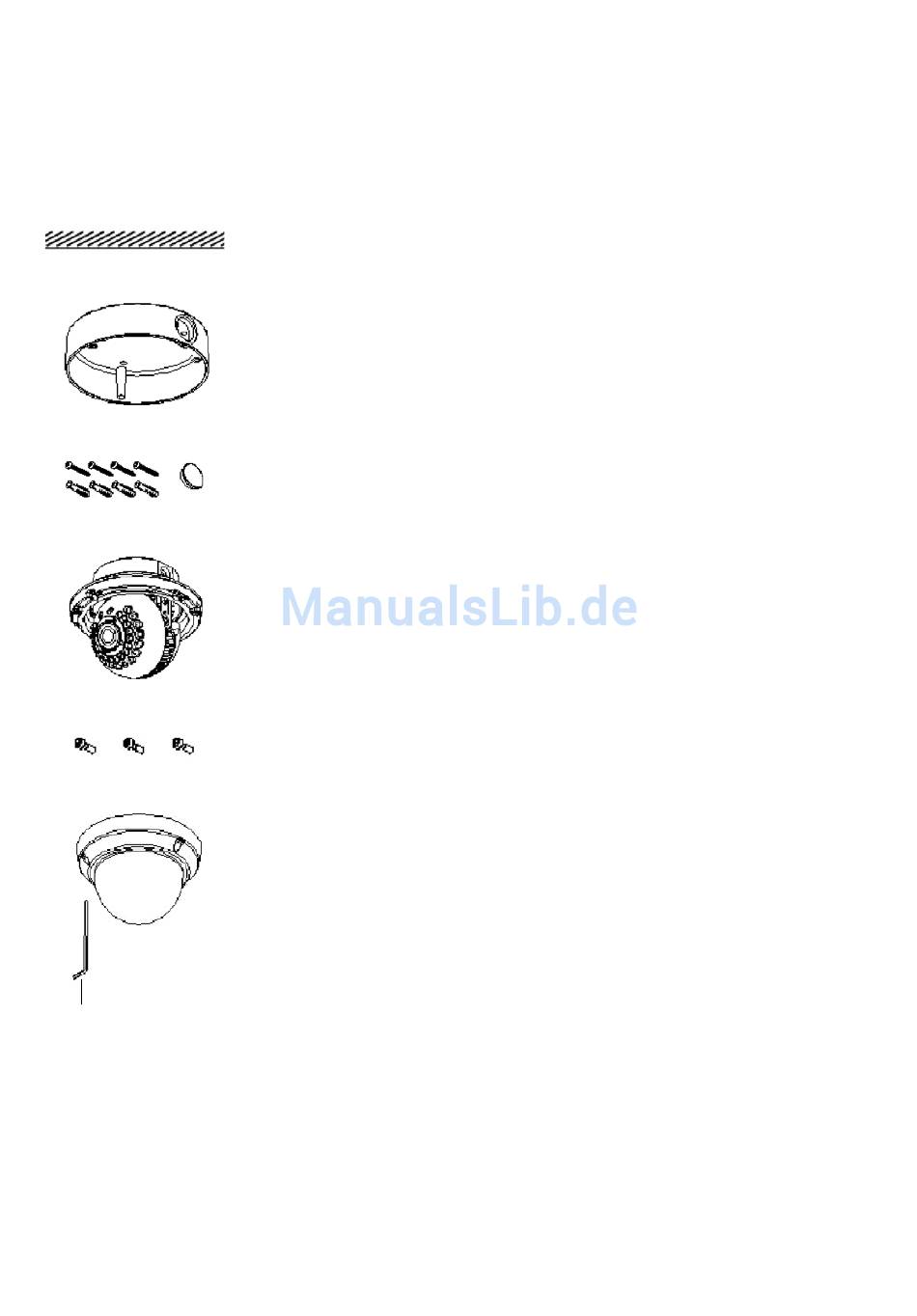

Decke oder Wand
Inbusschlüssel
Montagebasis
Montageschrauben (7)
und Blindstopfen () der
Montagebasis für Oberflä-
chenmontage
Dome-Basis
Inbussschrauben (5)
zur Befestigung an der
Montagebasis
Kuppel
Schnellinstallationsanleitung
. Halten Sie die Bohrschablone an die Installationsstelle
und bohren Sie die Löcher in Decke oder Wand, falls
erforderlich.
. Setzen Sie die Montagebasis an die vorgebohrten
Befestigungslöcher und befestigen Sie sie mit den
Montageschrauben (7) durch die entsprechenden
Montagelöcher (n) (4x).
Montieren Sie das Kabelrohr, andernfalls bringen Sie
den Blindstopfen () an.
3. Öffnen Sie die Kuppel, indem Sie die Montage-
schrauben der Ringabdeckung (j) (3x) lösen.
VORSICHT
Es muss sehr sorgfältig darauf geachtet werden,
die Kuppel NICHT zu verkratzen und sie immer vor
Verschmutzung und Staub zu schützen.
4. Die Montagelöcher (f) (x3) für die Dome-Basis und das
Loch (m) müssen korrekt ausgerichtet sein, bevor die
Dome-Basis mit den Inbusschrauben an der Montage-
basis befestigt werden kann (5).
Die Inbusschrauben festziehen (5).
5. Verlegen Sie die Spannungs- und Videokabel bis zum
Anschlusspunkt.
VORSICHT
Es muss sorgfältig darauf geachtet werden, das
Kabel NICHT zu beschädigen, zu knicken oder
Gefahrenbereichen auszusetzen.
6. Den Kamerawinkel einstellen (Schwenkung, Neigung,
Horizontalausrichtung)
7. Zoom und Fokus (a) mit dem Schraubendreher
einstellen (4).
8. Setzen Sie die Kuppel auf die Dome-Basis und befesti-
gen Sie die Ringabdeckung mit den Befestigungs-
schrauben (j) (3x), indem Sie den mitgelieferten
Inbus-Schlüssel (3) verwenden.
VORSICHT
Ziehen Sie die Befestigungsschrauben (j) (3x) für
den Ring der Abdeckung so fest an, dass KEIN Spalt
zwischen Objektivmuffe (b) und der transparenten
Kuppel (i) verbleibt, um Reflexionen des Lichts der
IR-LEDs in das Objektiv zu vermeiden.
