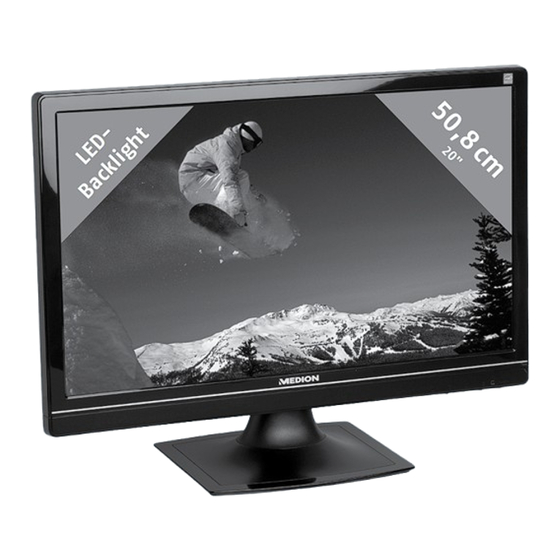

- Seite 1 50,8 cm/20" LED-Backlight-Monitor MEDION AKOYA ® ® P54028 (MD 20328) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ..........................1 Hinweise zu dieser Anleitung ....................2 Unsere Zielgruppe ............................2 Der Service ..............................2 In dieser Anleitung verwendete Symbole und Signalwörter ................2 Bestimmungsgemäßer Gebrauch ....................2 Lieferumfang ........................3 ... -
Seite 3: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres TFT- Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres TFT-Bildschirms. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des TFT-Bildschirms dem neuen Besitzer weiter geben zu können. -
Seite 4: Lieferumfang
Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen TFT-Bildschirm haben Sie erhalten: TFT-Bildschirm VGA Kabel ... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Vorsicht! Betriebssicherheit beachten! Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 6: Reparatur
2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 1275/2008). Dieser Monitor ist ENERGY STAR®-konform. MEDION versichert als ENERGY STAR®-Partner, dass dieses Gerät den ENERGY STAR®-Richtlinien zur Optimierung des Stromverbrauchs entspricht. Sicherheitshinweise... -
Seite 7: Inbetriebnahme
Inbetriebnahme Wichtig! Lesen Sie vor der Inbetriebnahme unbedingt das Kapitel „Sicherheitshinweise“ auf Seite 4ff. Montage Befestigen Sie den TFT-Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch. (Abb.: Montage Bildschirmfuß, Abbildung ähnlich) Vorbereitungen an Ihrem PC Wenn Sie an Ihrem Computer bisher einen Röhrenmonitor betrieben haben, müssen Sie ggf. -
Seite 8: Unterstützte Bildschirmeinstellungen
Unterstützte Bildschirmeinstellungen Dieser TFT-Bildschirm unterstützt folgende Modi. Auflösung Horizontale Frequenz Vertikale Frequenz 720 x 400 31,47 kHz 70 Hz 640 x 480 31,47 kHz 60 Hz 640 x 480 35,5 kHz 67 Hz 640 x 480 37,5 kHz 75 Hz 800 x 600 35,156 kHz 56 Hz... -
Seite 9: Monitoreinstellungen Unter Windows Xp
Monitoreinstellungen unter Windows XP Unter Windows XP nehmen Sie Bildschirmeinstellungen im Windows-Programm "Eigenschaften von Anzeige" vor. Das Programm kann wie folgt gestartet werden: rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Eigenschaften“. oder Starten Sie in der „Systemsteuerung“ das Programm „Anzeige“ ... -
Seite 10: Monitoreinstellungen Unter Windows Vista
® Monitoreinstellungen unter Windows Vista Unter Windows Vista® nehmen Sie Bildschirmeinstellungen im Windows-Programm "Darstellung und Sounds anpassen" vor. Das Programm kann wie folgt gestartet werden: Rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf "Anpassen" oder Über Start Systemsteuerung Darstellung und Sounds anpassen durch Doppelklick mit der linken Maustaste. -
Seite 11: Anschlüsse Rückseite
Anschlüsse Rückseite (Abb.: Rückseite Bildschirm, Abbildung ähnlich) Ein-/Ausschalter Stromversorgung (POWER IN) Audio Anschluss 3,5 mm Stereoklinke (AUDIO IN) DVI-D 24-Pin Anschluss (DVI) 15-poliger D-SUB Anschluss (VGA) Öffnung für Kensingtonschloss® Bildschirm anschließen Vergewissern Sie sich, dass der TFT-Bildschirm noch nicht mit dem Stromnetz verbunden (Netzstecker noch nicht eingesteckt) ist und TFT-Bildschirm sowie Computer noch nicht eingeschaltet sind. -
Seite 12: Stromversorgung Einschalten
4 Stromversorgung einschalten Ihr TFT-Bildschirm hat einen Netzschalter auf der Rückseite, worüber Sie den TFT-Bildschirm aus und anschalten können. Steht der Schalter auf AUS, wird kein Strom verbraucht. Stellen Sie zunächst den Netzschalter auf I und schalten anschließend Ihren Bildschirm an dem Ein-/ Standby-Schalter an der Vorderseite des Gerätes ein. -
Seite 13: Bedienelemente
Bedienelemente (Abb.: Vorderseite Bedienelemente) Ref. Taste Beschreibung Mit dieser Taste starten Sie das OSD (On Screen Display). Drücken Sie diese Taste, wenn Sie das OSD verlassen möchten. Power Sperre, bei nicht aktiviertem OSD OSD Sperre, bei nicht aktiviertem OSD Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tastenkombinationen so lange, bis der angezeigte Balken komplett von links nach rechts gewandert ist. -
Seite 14: Tft-Bildschirm Einstellen
TFT-Bildschirm einstellen Das On Screen Display (kurz: OSD) ist ein Menü, das über den TFT-Bildschirm kurzzeitig eingeblendet wird. Über das OSD-Menü können Sie bestimmte Parameter des TFT-Bildschirms einstellen. OSD-Menü bedienen Drücken Sie die Taste , um das OSD zu aktivieren. Mit den Funktionswahltasten wählen Sie die Optionen aus dem Hauptmenü. - Seite 15 Menüpunkt Funktion / Untermenü Autom. Anpassung (Automatic Adjust): Stellt Horizontal- und Vertikal-Position, Phase (Feineinstellung) und Takt (H-Größe) automatisch ein. Kontrast (Contrast): Zur Einstellung des Bildkontrastes. Helligkeit (Brightness): Zum Anpassen der Helligkeit des Bildes. DCR : Hier können Sie die DCR-Funktion (dynamischer Kontrast) ein- und ausschalten. Eingabequelle (Input Select): Schalten Sie hier den Signaleingang zwischen analog und digital Audio Anpassung (Audio Adjust): Zur Einstellung der Audiofunktion.
-
Seite 16: Stromsparvorrichtungen
Menü Einstellungen (Setup Menu): Sprache, OSD-Position, OSD Einblendzeit und OSD Hintergrund. Sprache (Language): Ermöglicht dem Benutzer, aus vorhandenen Sprachen auszuwählen. OSD Position (OSD Position): Horizontale und vertikale Einstellung der OSD- Position. H. Lage (H. Position): Zur horizontalen Einstellung der OSD-Position. V. -
Seite 17: Kundendienst
Kundendienst Problembehebung Wenn Probleme mit Ihrem TFT-Bildschirm auftreten, vergewissern Sie sich, dass der TFT-Bildschirm ordnungsgemäß installiert ist (lesen Sie das Kapitel „Inbetriebnahme“ ab Seite 6). Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen. Lokalisieren der Ursache Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. -
Seite 18: Treiberinformationen
Treiberprogrammdatei von der unten aufgeführten Internetseite herunterladen. Die Treiberinstallation kann sich je nach Betriebssystem unterscheiden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. www.medion.com Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. -
Seite 19: Reinigung
Reinigung Die Lebensdauer des TFT-Bildschirms können Sie durch folgende Maßnahmen verlängern: Wichtig! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses. Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. ... -
Seite 20: Pixelfehler Bei Tft-Bildschirmen
Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind. -
Seite 21: Technische Daten
< 25 Watt Copyright © 2011 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma Medion®. Warenzeichen: MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®. Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®. Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer. - Seite 22 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 466 Fax: 01805 - 654 654 (0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.) Servicebereich der Homepage: www.medionservice.de www.medion.de...
