Verwandte Anleitungen für Medion AKOYA P52709
Inhaltszusammenfassung für Medion AKOYA P52709

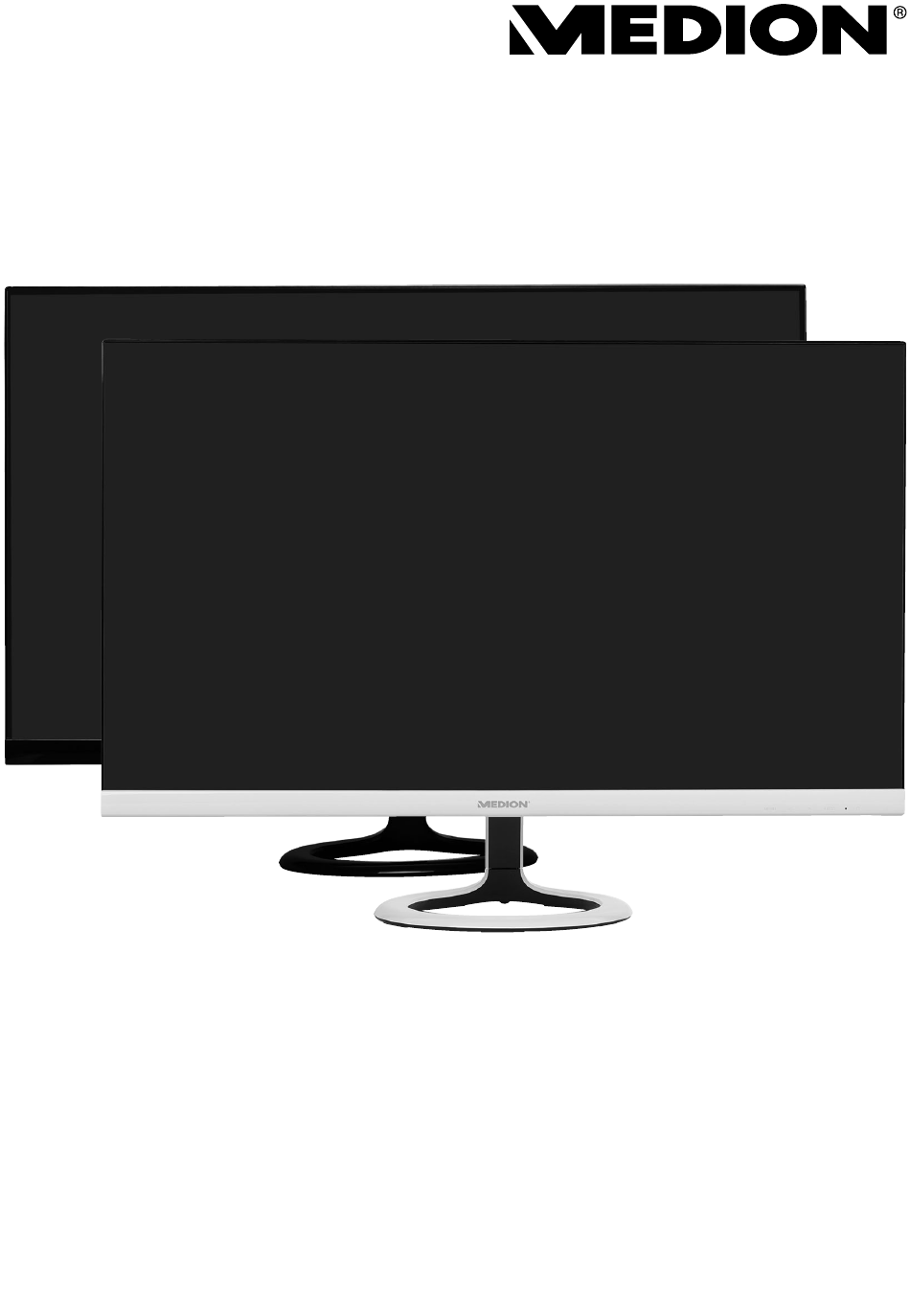

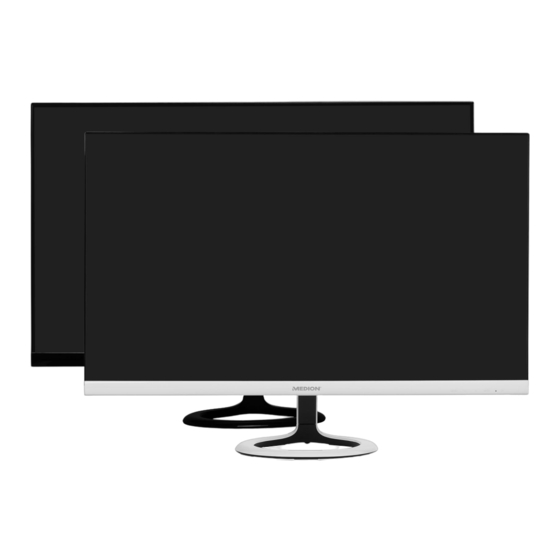

- Seite 1 Bedienungsanleitung 68,6 cm (27“) Full HD Monitor MEDION AKOYA ® ® P52709 (MD 22001)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Bedienungsanleitung ..............5 1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ..5 Bestimmungsgemäßer Gebrauch .............. 6 Konformitätsinformation ................7 Sicherheitshinweise ..................8 4.1. Betriebssicherheit ....................8 4.2. Aufstellungsort ..................... 9 4.3. Reparatur ........................10 4.4. Umgebungstemperatur ...................10 4.5. -
Seite 3: Zu Dieser Bedienungsanleitung
1. Zu dieser Bedienungsanleitung Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. -
Seite 4: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, de- ren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede an- dere Verwendung ist nicht bestimmungsgemäß. •... -
Seite 5: Konformitätsinformation
3. Konformitätsinformation Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß... -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Betriebssicherheit • Dieses Gerät kann von Kindern ab 8 Jahren und darüber so- wie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 7: Aufstellungsort
4.2. Aufstellungsort • Halten Sie Ihren Bildschirm und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direk- te Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Stö- rungen oder zur Beschädigung des Bildschirms führen. •... -
Seite 8: Reparatur
4.3. Reparatur • Wenden Sie sich an den Kundendienst, wenn: − das Netzkabel angeschmort oder beschädigt ist − Flüssigkeit in den Bildschirm eingedrungen ist − der Bildschirm nicht ordnungsgemäß funktioniert − der Bildschirm heruntergefallen, oder das Gehäuse beschä- digt ist. •... -
Seite 9: Stromversorgung
4.5. Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem Bildschirm zu un- terbrechen, oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose. • Betreiben Sie den Bildschirm nur an einer leicht erreichbaren und in der Nähe befindlichen Schutzkontakt-Steckdose mit 100 - 240 V ~, 50/60 Hz. -
Seite 10: Lieferumfang
5. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten: • Bildschirm • HDMI-Kabel •... -
Seite 11: Geräteübersicht
6. Geräteübersicht 6.1. Vorderseite M E N U – Öffnen des Menüs; Auswahl bestätigen – Im Menü navigieren Bei geschlossenem Menü wird mit die Helligkeit- und mit die Lautstär- keeinstellung aktiviert A U T O – Automatische Anpassung des Bildes (nur VGA); Schließen des Menüs Betriebs-LED zeigt den Betriebszustand an Bildschirm einschalten / in den Standby-Modus schalten... -
Seite 12: Rückseite
6.2. Rückseite Lautsprecher D C I N – Anschluss für Stromversorgung H D M I – HDMI-Anschluss D S U B – VGA-Anschluss A U D I O – Audio-Anschluss (3,5 mm Stereoklinke) Öffnung für Kensington® Schloss... -
Seite 13: Inbetriebnahme
7. Inbetriebnahme 7.1. Vor dem Anschluss des Bildschirms Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Auflösung unterstützt, die von Ihrem neuen Bildschirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild. Um dies zu vermeiden, stellen Sie vor dem Anschluss des neuen Bildschirmes in Ihrem Betriebssystem ggf. -
Seite 14: Aufstellen
7.3. Aufstellen HINWEIS! Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu scho- nen. Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Hellig- keit erschwert die Anpassung der Augen an den dunkleren Monitor. - Seite 15 50 - 60 cm 40 - 45° 90° • Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung, und le- gen Sie häufig Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt wer- den.
-
Seite 16: Anschließen
7.4. Anschließen HINWEIS! Schließen Sie die Verbindungskabel nur bei ausgeschal- tetem Bildschirm und Computer an, um Beschädigun- gen und Fehlfunktionen zu vermeiden. 7.4.1. Signalkabel anschließen Stecken Sie das Signalkabel in einen der Anschlüsse V G A oder H D M I am Bild- schirm und in die passenden Anschlüsse am Rechner. -
Seite 17: Bildschirmauflösung Einstellen
7.6. Bildschirmaufl ösung einstellen Der Bildschirm unterstützt die physikalischen Auflösungen, die in der Tabelle auf- geführt sind. Das Bildformat des Bildschirmes ist 16:9. Ein verzerrungsfreies Bild er- halten Sie, wenn Sie die Auflösung 1.920 x 1.080 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. -
Seite 18: Menü
8. Menü Über das Bildschirmmenü können Sie verschiedene Einstellungen vornehmen. Drücken Sie die Taste M E N U , um das OSD zu aktivieren. Mit den Tasten wählen Sie die Optionen aus den Menüs. Bestätigen Sie Ihre Wahl mit der Taste M E N U . ... - Seite 19 Auswahl eines voreingestellten Farbpro- MODUS fils. Lautstärke der integrierten Lautsprecher LAUTSTÄRKE einstellen. Auswahl der Tonquelle. Bei einigen Ein- SIGNAL QUELLE gangsquellen ist das Menü deaktiviert. SEITENVERHÄLTNIS Auswahl des Bildformates. Dynamischen Kontrast ein- oder aus- schalten. Zurücksetzen des Gerätes auf Werksein- ZURÜCKSETZEN stellungen.
-
Seite 20: Stromspareinrichtungen
9. Stromspareinrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Bereitschaft Status (Nennwert) Betriebsanzeige (ca.) <... -
Seite 21: Fehlerhafte Farbdarstellung; Bild Ist Zu Hell/Zu Dunkel
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel • Überprüfen Sie die Farbeinstellungen im Menü des Bildschirmes oder im Be- triebssystem des Rechners. • Wählen Sie AUTOM. AUSRICHTUNG, um die Einstellungen für Helligkeit und Kontrast zu optimieren. Zur Optimierung sollte das Display eine Textseite anzei- gen. -
Seite 22: Pixelfehler Bei Bildschirmen
12. Pixelfehler bei Bildschirmen Bei Aktiv Matrix TFTs mit einer Auflösung von 5 Pixel 1.920 x 1.080 Pixeln, welche sich aus je drei Sub-Pixeln (rot, grün, blau) zusammensetzen, Zeilen kommen insgesamt ca. 6,2 Mio. Ansteuertran- sistoren zum Einsatz. Aufgrund dieser sehr ho- hen Anzahl von Transistoren und des damit ver- bundenen äußerst komplexen Pixel... -
Seite 23: Recycling Und Entsorgung
13. Recycling und Entsorgung Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service. Verpackung Das Gerät befindet sich zum Schutz vor Transportschäden in einer Ver- packung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. -
Seite 24: Technische Daten
Standby: < 0,5 W Leistungsaufnahme Betrieb: < 45 W (max.) Audioausgabe 2 x 2 W max. über Lautsprecher Netzadapter FSP Group Inc. Importeur: MEDION AG Hersteller Am Zehnthof 77 45307 Essen Deutschland HR-Nummer: HRB 13274 Modellbezeichnung FSP045-RBCN3 Eingangsspannung / Strom / Eingangswechselstromfre- 100-240 V ~ 50-60 Hz 1,5 A max. - Seite 25 Lastbedingung 3 50 % ± 2 % Lastbedingung 4 25 % ± 2 % Lastbedingung 5 10 % ± 1 % Lastbedingung 6 0 % (Nulllast) Bild Bildschirmgröße 68,6 cm (27”), TFT mit LED-Backlight Seitenverhältnis 16:9 Auflösung 1.920 x 1.080 Pixel Helligkeit 320 cd/m²...
-
Seite 26: Produktdatenblatt
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten. - Seite 27 QR Code www.medion.com/de/service/start/ www.medion.com/be/nl/service/start/ www.medion.com/lu/de/ Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.
