Inhaltszusammenfassung für Medion AKOYA P54012

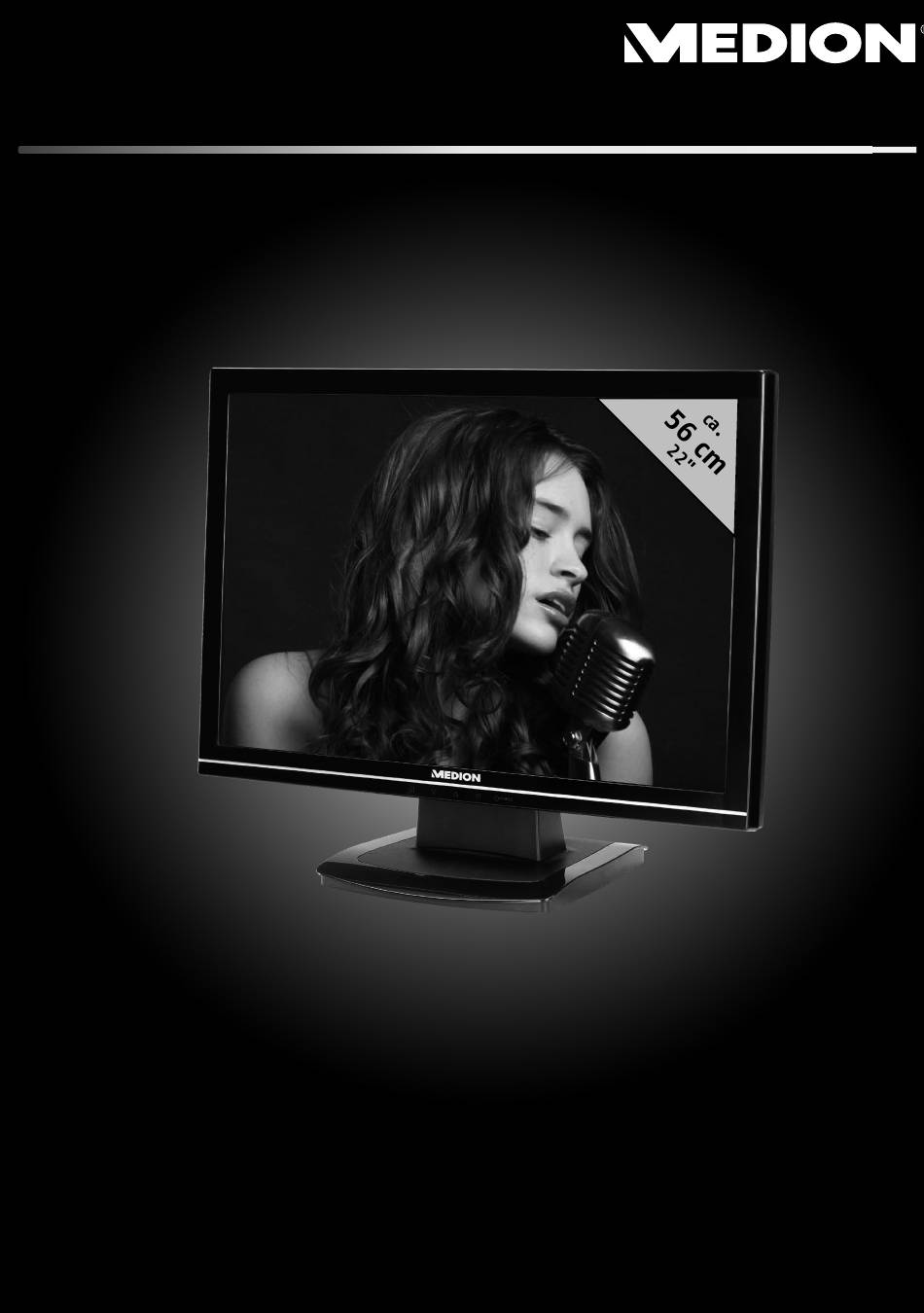

- Seite 1 56 cm / 22" Wide Screen Multimedia Monitor MEDION AKOYA ® ® P54012 (MD 20172) Bedienungsanleitung...
- Seite 2 Inhalt Hinweise zu dieser Anleitung ......................2 Unsere Zielgruppe ............................2 Der Service ..............................2 In dieser Anleitung verwendete Symbole und Signalwörter ................2 Bestimmungsgemäßer Gebrauch ....................2 Lieferumfang ..........................3 Sicherheitshinweise ........................4 ...
- Seite 3 Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres TFT- Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres TFT-Bildschirms. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des TFT-Bildschirms dem neuen Besitzer weiter geben zu können.
- Seite 4 Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen TFT-Bildschirm haben Sie erhalten: TFT-Bildschirm Netzanschlusskabel 15-pin D-Sub Datenkabel ...
- Seite 5 Sicherheitshinweise Vorsicht! Betriebssicherheit beachten! Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
- Seite 6 Reparatur Überlassen Sie die Reparatur Ihres TFT-Bildschirms ausschließlich qualifiziertem Fachpersonal. Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner. Vorsicht! Umgebungstemperatur beachten! Der TFT-Bildschirm kann bei einer Umgebungstemperatur von 0° C bis +35° C und bei einer relativen Luftfeuchtigkeit von <...
- Seite 7 Normen / Elektromagnetische Verträglichkeit Der TFT-Bildschirm erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen: EN 55022:2006 Einrichtungen der Informationstechnik Funkstörungen - Grenzwerte und Messverfahren EN 55024:1998 + Einrichtungen der Informationstechnik - Störfestigkeitseigenschaften - Grenzwerte und A1:2001 + Prüfverfahren A2:2003 Elektromagnetische Verträglichkeit (EMV);...
- Seite 8 Inbetriebnahme Wichtig! Lesen Sie vor der Inbetriebnahme unbedingt das Kapitel „Sicherheitshinweise“ auf Seite 4ff. Montage Befestigen Sie den TFT-Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch. Montage Bildschirmfuß (Abb. ähnlich) Vorbereitungen an Ihrem PC Wenn Sie an Ihrem Computer bisher einen Röhrenmonitor betrieben haben, müssen Sie ggf.
- Seite 9 Unterstützte Bildschirmeinstellungen Dieser TFT-Bildschirm unterstützt folgende Modi. Auflösung Horizontale Frequenz Vertikale Frequenz 720 x 400 31.47 KHz 70 Hz 640 x 480 31.47 KHz 60 Hz 640 x 480 37.86 KHz 72.8 Hz 640 x 480 37.5 KHz 75 Hz 800 x 600 37.88 KHz 60.3 Hz...
- Seite 10 Monitoreinstellungen unter Windows XP Unter Windows XP nehmen Sie Bildschirmeinstellungen im Windows-Programm "Eigenschaften von Anzeige" vor. Das Programm kann wie folgt gestartet werden: rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Eigenschaften“. oder Starten Sie in der „Systemsteuerung“ das Programm „Anzeige“ ...
- Seite 11 ® Monitoreinstellungen unter Windows Vista Unter Windows Vista® nehmen Sie Bildschirmeinstellungen im Windows-Programm "Darstellung und Sounds anpassen" vor. Das Programm kann wie folgt gestartet werden: Rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf "Anpassen" oder Über Start Systemsteuerung Darstellung und Sounds anpassen durch Doppelklick mit der linken Maustaste.
- Seite 12 Anschlüsse Rückseite (Abb.: Rückseite Bildschirm, Abbildung ähnlich) Ein-/Ausschalter POWER Stromversorgung (POWER IN) Audio Anschluss 3,5 mm Stereoklinke (AUDIO IN) DVI-D 24-Pin Anschluss (DVI) D-Sub mini 15pin Anschluss (VGA) Aufnahmevorrichtung für Diebstahlsicherung (Kensington-Lock) Bildschirm anschließen Vergewissern Sie sich, dass der TFT-Bildschirm noch nicht mit dem Stromnetz verbunden (Netzstecker noch nicht eingesteckt) ist und TFT-Bildschirm sowie Computer noch nicht eingeschaltet sind.
- Seite 13 Der Bildschirmarbeitsplatz Beachten Sie bitte: Das Bildschirmgerät soll so aufgestellt sein, dass Spiegelungen, Blendungen und starke Hell- Dunkel-Kontraste vermieden werden (und sei der Blick aus dem Fenster noch so attraktiv!) (Abb.: Bildschirmaufstellung) (Abb.: Bildschirmarbeitsplatz) Handauflagefläche: 5 - 10 cm ...
- Seite 14 Bedienelemente (Abb.: Vorderseite Bedienelemente) Ref. Taste Beschreibung Mit dieser Taste starten Sie das OSD (On Screen Display). Drücken Sie diese Taste, wenn Sie das OSD verlassen möchten. Power Sperre, bei nicht aktiviertem OSD OSD Sperre, bei nicht aktiviertem OSD Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tastenkombinationen so lange, bis der angezeigte Balken komplett von links nach rechts gewandert ist.
- Seite 15 TFT-Bildschirm einstellen Das On Screen Display (kurz: OSD) ist ein Menü, das über den TFT-Bildschirm kurzzeitig eingeblendet wird. Über das OSD-Menü können Sie bestimmte Parameter des TFT-Bildschirms einstellen. OSD-Menü bedienen Drücken Sie die Taste , um das OSD zu aktivieren. Mit den Funktionswahltasten wählen Sie die Optionen aus dem Hauptmenü.
- Seite 16 Menüpunkt Funktion / Untermenü Autom. Anpassung (Auto Adjust): Stellt Horizontal- und Vertikal-Position, Phase (Feineinstellung) und Takt (H-Größe) automatisch ein. Kontrast (Contrast): Zur Einstellung des Bildkontrastes. Helligkeit (Brightness): Zum Anpassen der Helligkeit des Bildes. : Hier können Sie die DCR-Funktion (dynamischer Kontrast) ein- und ausschalten. Eingabequelle (Input Select) : Schalten Sie hier den Signaleingang zwischen Analog und Digital Audio Anpassung (Audio...
- Seite 17 Stromsparvorrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Computer / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Status Leistung (Nennwert) Farbe der Leuchtdiode Bereitschaft (ca.) <...
- Seite 18 Kundendienst Problembehebung Wenn Probleme mit Ihrem TFT-Bildschirm auftreten, vergewissern Sie sich, dass der TFT-Bildschirm ordnungsgemäß installiert ist (lesen Sie das Kapitel „Inbetriebnahme“ ab Seite 7). Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen. Lokalisieren der Ursache Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen.
- Seite 19 Treiberprogrammdatei von der unten aufgeführten Internetseite herunterladen. Die Treiberinstallation kann sich je nach Betriebssystem unterscheiden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. www.medion.com Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf.
- Seite 20 Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.
- Seite 21 Pixelfehler-Typen: Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel. Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2) Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln.
- Seite 22 < 48 Watt Copyright © 2010, III/18/10 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma Medion®. Warenzeichen: MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®. Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®.
- Seite 23 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Hotline: 01805 - 633 466 Fax: 01805 - 654 654 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Minute.) Servicebereich der Homepage: www.medion.de/service www.medion.de...
