Aufputzmontage - saniself 4 in 1 Montageanleitung

„4 in 1"

6. Aufputzmontage

Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige
Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädi-
gen.
Bei Aufputzmontage sind die beiden ½ Zoll­Einschraubnippel und die ½ Zoll­Dich tungen
mit den ½ Zoll­Überwurf muttern des Warmwasser­ und Kalt wasser anschluss stückes
zu verschrauben. Die beiden ½ Zoll­Blindkappen der seitlichen Abgänge des Warm­
und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen Ende der
Einschraubnippel zu verschrauben. Die Warm­ und Kalt wasseranschlussstücke sind dann
mit den 3 / Zoll­Dichtungen an die
8
zu verschrauben.

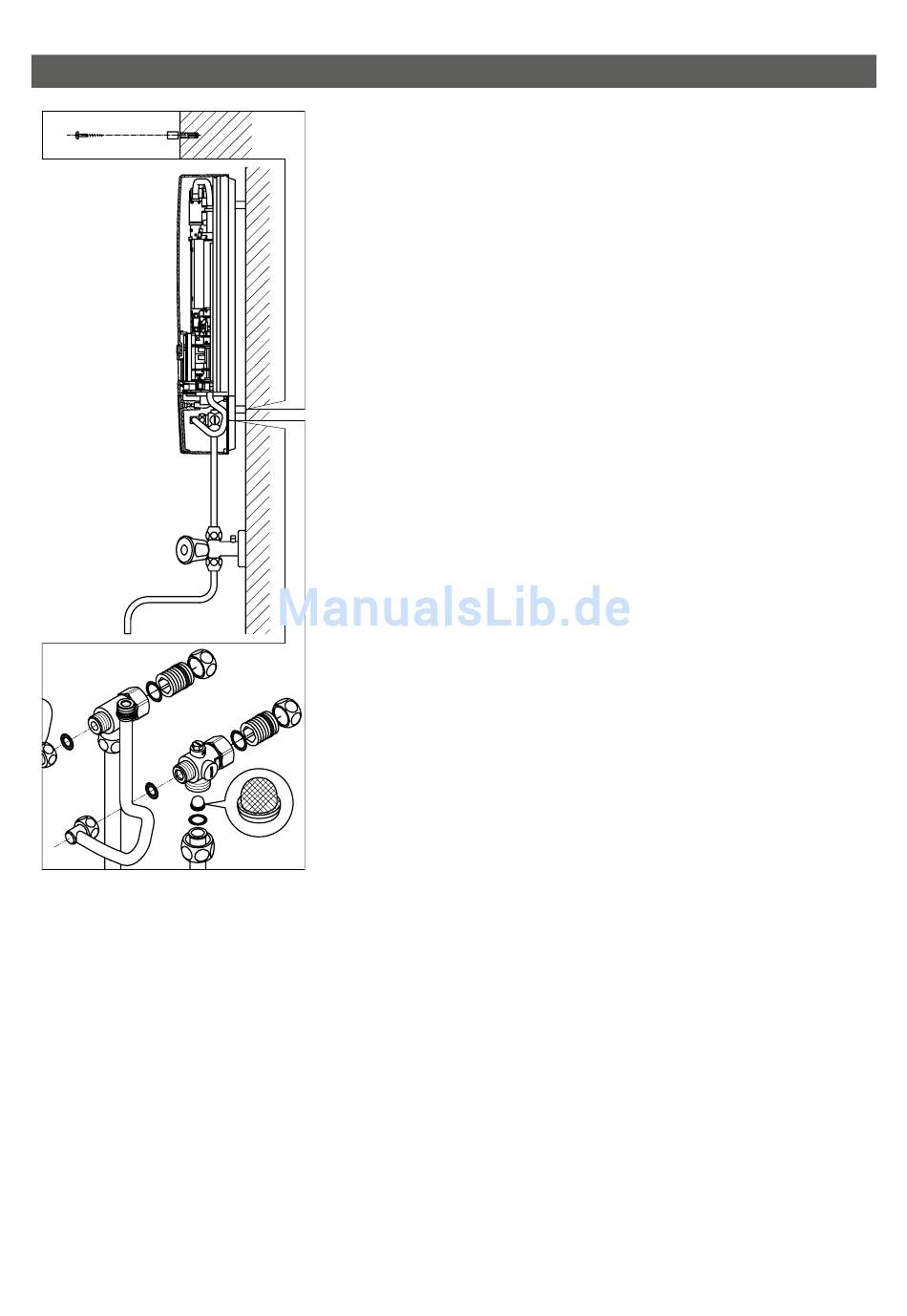

Bei Aufputzmontage ist es sinnvoll, das Gerät mittels der mitgelieferten Distanzhülsen
gemäß nebenstehender Zeichnung auf Abstand zu montieren. Dabei ist zu beachten,
dass auch die beiden Befestigungsbohrungen im unteren Rohranschlussbereich benutzt
werden.
Die Bördelseite der Rohre sind mit ½ Zoll­Überwurfmuttern und ½ Zoll­Dichtungen an
die seitlichen ½ Zoll­Abgänge des Warm­ und Kalt wasser anschluss stückes zu schrau­
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand heraus zubrechen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!
10
3 / Zoll­Überwurfmutter des Gerätes und Auslaufrohres
8
