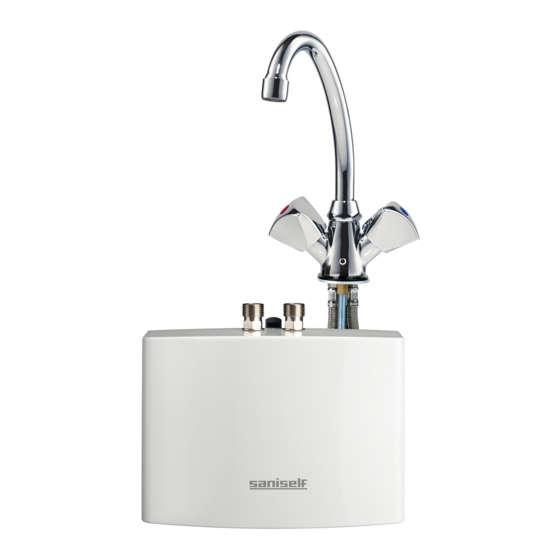

- Seite 1 Übertisch-Klein-Durchlauferhitzer mit Armatur Untertisch-Klein-Durchlauferhitzer mit Armatur Gebrauchs- und Montageanleitung 12.2015...
-
Seite 2: Inhaltsverzeichnis
3.1 Installationsbeispiel: Übertischinstallation KDO ........7... -
Seite 3: Wichtige Hinweise
Saniself Wichtige Hinweise 1. Wichtige Hinweise 1.1 Handhabung der Anleitung Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das Gerät ins- tallieren oder benutzen! Bewahren Sie diese Anleitung für spätere Verwendung zusam- men mit dem Gerät auf! Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes ver-... -
Seite 4: Gerätebeschreibung
*) Die Angabe entspricht der EU-Verordnung Nr. 812/2013. Das Produktdatenblatt befindet sich am Ende dieses Dokuments. 1) Der spezifische Wider stand des Wassers kann bei Ihrem Wasser versorgungs unternehmen erfragt werden. 2) Temperaturerhöhung von z. B. 15 °C auf 40 °C. 2.2 Enthaltene Niederdruckarmaturen (bei KDO) (bei KDU) -
Seite 5: Abmessungen
Saniself Gerätebeschreibung 2.3 Abmessungen 2.3.1 Abmessungen KDO Abb. 1: »Abmessungen« (Maßangaben in mm) 2.3.2 Abmessungen KDU Abb. 2: »Abmessungen« (Maßangaben in mm) -
Seite 6: Lieferumfang
KDU / KDO Gerätebeschreibung 2.4 Lieferumfang Wandhalter (nur KDU) Wandhalter (nicht bei M/SMB) Durchlauferhitzer Metallwandhalter Metallwandhalter (nur KDO) Spezial-Strahlregler Gebrauchs- und Montageanleitung Dichtungen Montageschrauben und Dübel Abb. 3: »Lieferumfang«... -
Seite 7: Installation
Fach mann erfolgen, der dabei für die Beachtung der bestehenden Normen und Instal la tionsvorschriften voll verantwortlich ist. Wir über nehmen keine Haftung für Schäden, die durch Nicht beachtung dieser Anleitung entstehen! 3.1 Installationsbeispiel: Übertischinstallation KDO G ½“ Abb. 4: »Installationskizze mit Armatur« (Maßangaben in mm) 3.2 Installationsbeispiel: Untertischinstallation KDU... -
Seite 8: Montagehinweise
KDU / KDO Installation 3.3 Montagehinweise Die Montage des KDO erfolgt direkt an die Spezialarmatur. Der KDU wird direkt an die Anschlussleitungen der Sanitärarmatur angeschlossen. Wir garantieren eine einwandfreie Funktion des Durchlauferhitzers nur bei Verwendung der mitgelieferten Armaturen und des Zubehörs. Bei der Installation ist Folgendes zu beachten: •... - Seite 9 Saniself Installation Filtersieb Dichtung Abdeckrosette Armatur Schwenkauslauf Abb. 7: »Installation mit Armatur« 2. Abdeckrosette auf ½“-Wasseranschluss der Armatur aufstecken. 3. Armatur auf den ½“-Wasseranschluss aufschrauben – dabei mit Teflonband abdichten. Die Wasseranschlüsse müssen waagerecht ausgerichtet sein. 4. Dichtungen in die ⅜“-Anschlüsse der Armatur einlegen.
-
Seite 10: Wasseranschluss Kdu Mit Armatur
KDU / KDO Installation 3.4.2 Wasseranschluss KDU mit Armatur 1. Platzieren Sie den Durchlauferhitzer so, dass die Wasseranschlüsse senkrecht nach oben stehen und direkt an die Anschlüsse der Sanitärarmatur angeschlossen werden können. 2. Befestigen Sie den Wandhalter mit geeigneten Schrauben und Dübeln an der Wand. -
Seite 11: Elektroanschluss
Saniself Installation 3.5 Elektroanschluss Vor dem elektrischen Anschluss das Gerät durch mehrfaches Öffnen und Schließen des Warm wasser ventiles der Armatur mit Wasser füllen und vollständig entlüften. Sonst ist ein Schaden am Heizelement möglich! Schalten Sie die elektrischen Zuleitungen spannungsfrei. -
Seite 12: Erstinbetriebnahme
KDU / KDO Installation 3.6 Erstinbetriebnahme Noch keinen Strom einschalten! 1. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei heraus strömt, um den Durchlauferhitzer zu entlüften. 2. Setzen Sie den beigefügten Spezial-Strahlregler in die Hülse am Auslauf der Armatur, um einen optimalen Wasserstrahl bei sparsamer Durchflussmenge zu erhalten. -
Seite 13: Gebrauch
Saniself Gebrauch 4. Gebrauch Sobald der Warmwasserhahn an der Armatur geöffnet wird, schaltet sich der Durchlauferhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch wieder aus. 4.1 Typenschild Das Typenschild ist zwischen den Wasseranschlüssen an der Haube befestigt. Hier finden Sie neben der Geräte typen bezeichnung (1) auch die Geräte-Seriennummer (2) und die... - Seite 14 KDU / KDO Gebrauch Abb. 14: »Einstellen der Wassermenge und Temperatur« Warmwasserleistung [l/min] Abb. 15: »Temperaturerhöhung und Warmwasserleistung«...
-
Seite 15: Wechsel Des Filtersiebes
Ziehen Sie den Schutzkontaktstecker aus der Anschlusssteckdose. 2. Schließen Sie das Absperrventil in der Zulaufleitung bzw. die Armatur. a. KDO: Überwurfmuttern abwechselnd lösen. Dabei die Wasseranschlüsse des Durchlauferhitzers mit Schraubenschlüssel festhalten und anschließend das Gerät nach oben vom Wandhalter abnehmen. Dabei kann Wasser austreten. -
Seite 16: Störungsbehebung
KDU / KDO Störungsbehebung 5. Störungsbehebung 5.1 Selbsthilfe bei Problemen Diese Tabelle hilft dabei, die Ursache einer evtl. Störung zu finden und diese zu beseitigen. Problem Mögliche Ursache Abhilfe Hauptwasserventil und Eckventil (KDU) auf- Es kommt kein Wasser Wasserzufuhr versperrt drehen Strahlregler fehlt Spezial-Strahlregler montieren Fließwasserdruck prüfen,... -
Seite 17: Ersatzteile
Saniself Störungsbehebung 5.2 Ersatzteile Bei Ersatzteilbestellungen stets Gerätetyp und Serien nummer angeben! Heizwendel Netzleitung Metallwandhalter Warmwasseranschluss Kaltwasseranschluss Wandhalter KDU Filtersieb Abb. 16: »Ersatzteile« 5.3 Kundendienstadresse SaniTec Produkthandel GmbH Zentralkundendienst Otto-Brenner-Straße 10 a 21337 Lüneburg Tel.: +49 (0) 4131 / 76 33-0 Fax.: +49 (0) 4131 / 76 33-99... -
Seite 18: Entsorgung
Sie den Schutzkontaktstecker, sofern das Gerät mit einem Stecker ausgestattet ist. 4. Lösen Sie die Armatur von den Anschlüssen des Gerätes. Dabei kann Wasser austreten. a. KDO: Heben Sie das Gerät nach oben vom Wandhalter. b. KDU: Stecken Sie zum Lösen des Gerätes eine breite Schrauben dreher spitze bis zum Anschlag in die Wand halter verriegelung zwischen den Wasser anschlussstücken und... -
Seite 19: Produktdatenblatt Nach Vorgabe Der Eu Verordnungen - 812/2013 814/2013
Saniself Produktdatenblatt 7. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 7.1 ErP-Daten η °C dB(A) Saniself 0HL035B Saniself 0HL035B 1) keine Temperatureinstellung Erläuterungen Name oder Warenzeichen Gerätebezeichnung Gerätetyp Lastprofil Klasse Warmwasserbereitungs-Energieeffizienz Warmwasserbereitungs-Energieeffizienz Jährlicher Stromverbrauch Alternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche Stromverbrauch, sofern verfügbar. -
Seite 20: Garantiebedingungen
Garantiebedingungen Ein Garantieanspruch besteht 24 Monate lang ab Übergabe an den Endnutzer (bei gewerblicher Nutzung 12 Monate). Bei Garantieansprüchen muss der dazugehörige gültige Kaufbeleg vorgelegt werden. Ein Garantieanspruch besteht nur für in Deutschland gekaufte Geräte. Bei Schäden oder Funktionsstörungen, die durch unsachgemäße Verwendung, falschem Anschluss, Verschmutzung, Nichtbeachten der Montage-, Wartungs- und Gebrauchsanleitung oder durch eigenmächtige Eingriffe in das Gerät entstanden sind, besteht kein Garantieanspruch. - Seite 21 Produktdatenblatt: Klein-Durchlauferhitzer (Untertisch) mit Armatur Beschreibung Der Klein-Durchlauferhitzer im Set mit druckloser Zweigriff- armatur dient zur wirtschaftlichen Warmwasserver sorgung · Hydraulisch gesteuerter Klein-Durch lauf - eines Handwasch beckens. Das Wasser wird unmittelbar wäh- erhitzer (Untertischgerät) mit Zweigriff- rend des Durchströmens erhitzt, so dass keine Wärmeverluste armatur (drucklose Bauart) zur Versorgung auftreten und jederzeit sofort warmes Wasser zur Verfügung eines einzelnen Handwasch beckens...
- Seite 22 Produktdatenblatt: Klein-Durchlauferhitzer (Übertisch) mit Armatur Beschreibung Der Klein-Durchlauferhitzer im Set mit druckloser Armatur dient zur wirtschaftlichen Warmwasser ver sorgung eines · Hydraulisch gesteuerter Klein-Durchlauf- Handwasch beckens. Das Wasser wird un mittelbar während erhitzer (Übertischgerät) mit passender des Durch strömens erhitzt, so dass keine Wärme verluste Armatur (drucklose Bauart) zur Versorgung auftreten und jederzeit sofort warmes Wasser zur Verfü- eines einzelnen Handwasch beckens...
- Seite 23 KDU 3 kWh/annum 2015 812/2013...
- Seite 24 KDO 3 kWh/annum 2015 812/2013...
- Seite 25 h s >...
- Seite 26 & h & & <...
